Техническое обслуживание
44 3A0516D
Замена платы управления
1. Следуйте инструкциям раздела Подготовка, стр. 42.
2. Отсоедините оптоволоконные кабели (J4, J6) и все
кабели (J1, J3, J5, J7, J8, J9, J12, J13, J14, J15)
от платы управления (302). Р
ИС . 21.
3. Снимите 4 винта (303). Снимите контргайки
соединителей на внешней стороне кожуха (301).
Снимите плату управления (302). Р
ИС . 20.
4. Установите новую плату управления (302) с помощью
4 винтов (303).
5. Подсоедините кабели к плате управления (302).
Р
ИС . 21. Вставьте соединители оптоволоконного
кабеля в разъемы платы (J4, J6). Cëåäèòå за
соответствием цвета (синий с синим, черный
с черным) и затяните соединители рукой.
Не защемляйте и не перекручивайте
оптоволоконные кабели. Радиус изгиба
кабелей должен быть не менее 51 мм (2 дюймов).
6. Установите на место крышку (322).
7. Включите питание на устройстве EasyKey для
проверки его работы.
УВЕДОМЛЕНИЕ
Чтобы избегать повреждения схемной платы
при обслуживании, одевайте на запястье руки
заземляющий браслет (арт. ¹ 112190) и должным
образом соедините его с заземлением.

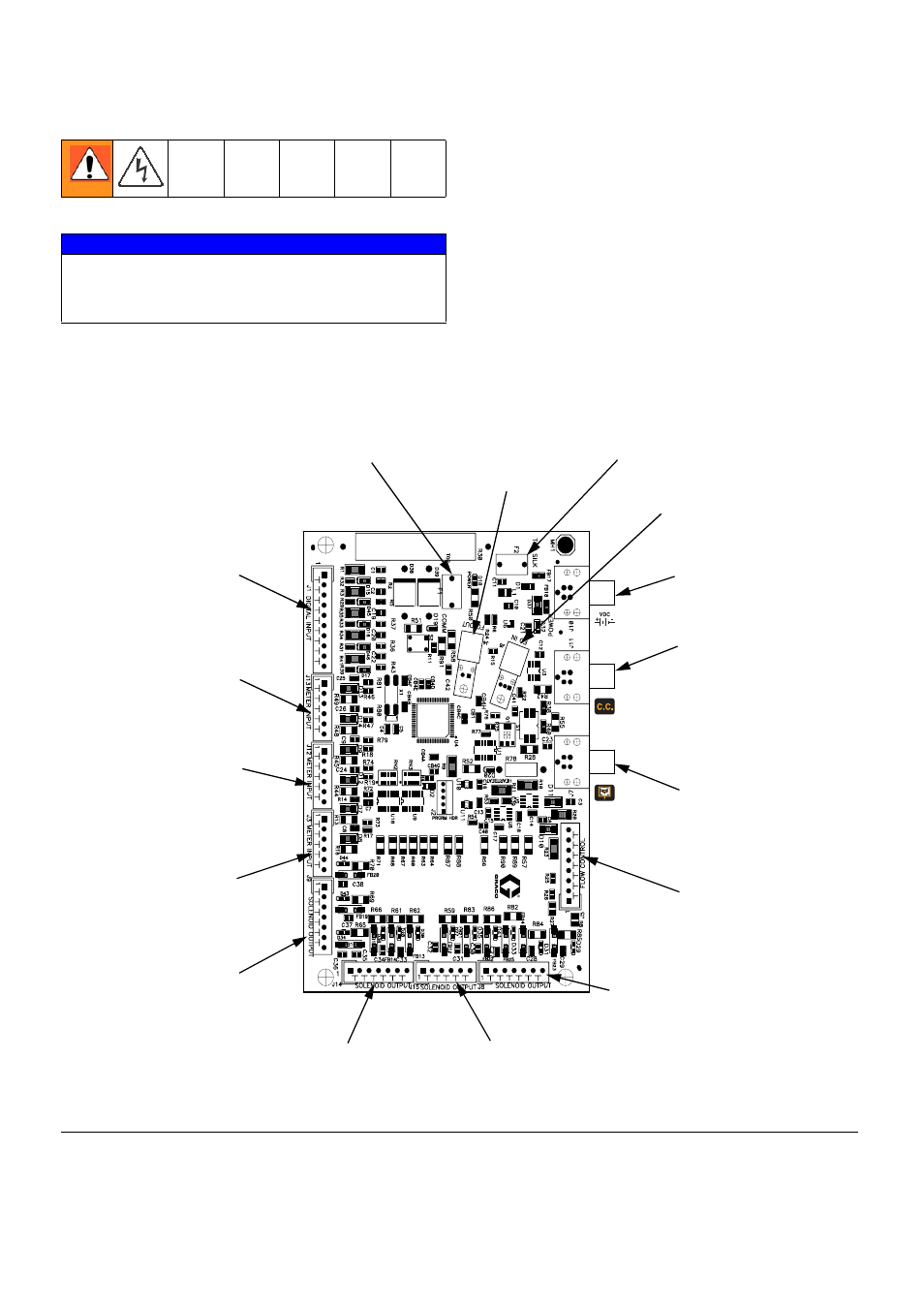

Р ИС . 21. Плата управления жидкостной станцией 255765
J6
(вход оптоволокна, черный)
J4
(выход оптоволокна, синий)
J10
(вход питания)
J5
(регулятор расхода)
J11
(модуль смены цвета)
J7
(устройство управления
окрасочной камерой)
J15
(выход соленоида,
3-й очистительный клапан,
клапан сброса А)
J8
(выход соленоида, клапан
сброса В, камеры промывки
пистолета-распылителя А и В)
J14
(выход соленоида,
клапан продувки воздухом и клапан
промывки растворителем)
J1
(цифровой вход)
J9
(выход соленоида,
клапаны
дозирования А и В)
J3
(вход
расходомеров А и В)
J12
(вход измерителя
расхода растворителя)
J13
(не используется)
F2 (343) F1 (343)
