Спецификация деталей
313155U
63

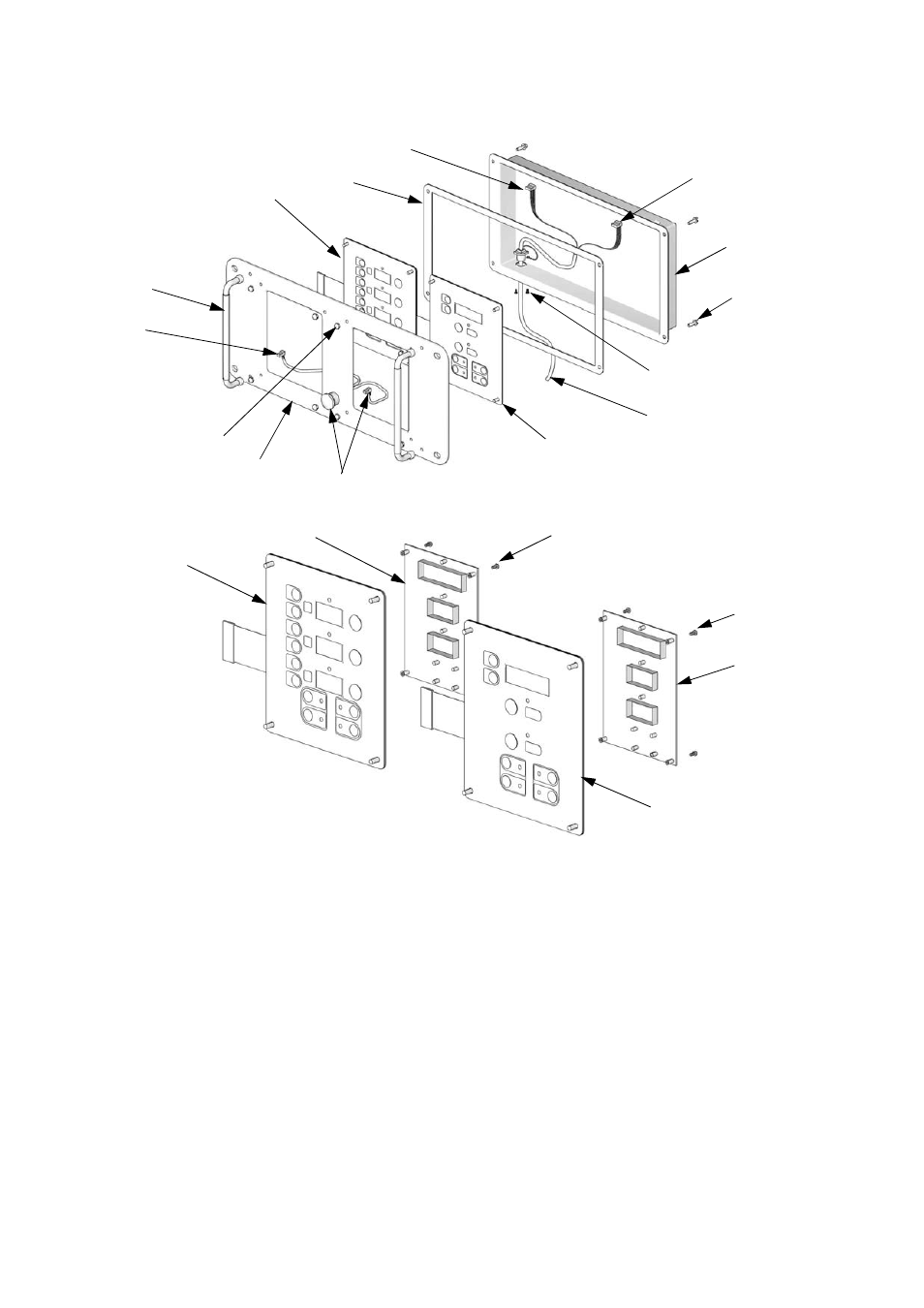

Дисплей
--- Деталь не продается.
ti2574a
502
501
503
504
505
506
507
508
510
511
512
506
511
ti3172a
501a
501c
501b
502b
502c
502a
20 (справочный номер)
Справо-
чный
номер
Деталь Описание
Кол-
во
501
24G884 ДИСПЛЕЙ давления; вкл. детали
501a–501c
1
501a
24G882 .ПЛАТА печатная
1
501b
246478 .ПЕРЕКЛЮЧАТЕЛЬ мембранный
1
501c
112324 .ВИНТ
4
502
24G883 ДИСПЛЕЙ температуры; вкл.
детали 502a–502c
1
502a
24G882 .ПЛАТА печатная
1
502b
246479 .ПЕРЕКЛЮЧАТЕЛЬ мембранный
1
502c
112324 .ВИНТ
4
503
15B293 ПРОКЛАДКА
1
504
15B292 КРЫШКА
1
505
15B291 ПЛАСТИНА
1
506
246287 ЖГУТ монтажный для красной
кнопки останова
1
507
117499 РУЧКА
2
508
117523 ГАЙКА колпачковая, 10-24
8
510
---
ВИНТ мелкий крепежный
с округленной головкой;
M5 x 16 ìì (0,8")
4
511
15B386 КАБЕЛЬ дисплея
1
512
195853 ВИНТ мелкий крепежный; M2,5 x 6"
2
Справо-
чный
номер
Деталь Описание
Кол-
во
