Ремонт

30

313155U

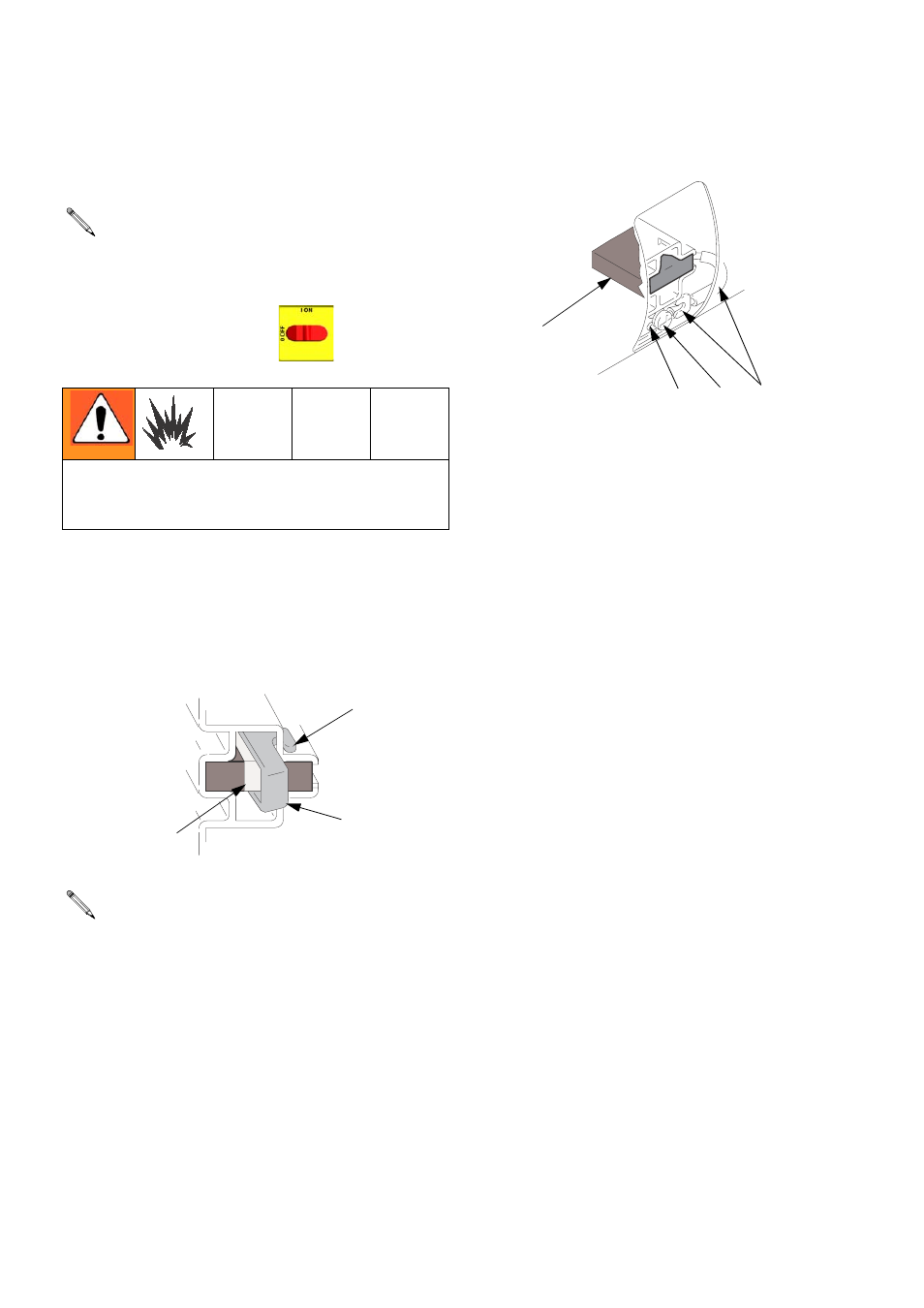

Щетки электродвигателя

Снятие щеток

1.

Переведите главный выключатель питания

в положение OFF («Выкл.»)

. Отключите

источник питания.

2.

Сбросьте давление (см. стр. 23).

3.

Снимите крышку электродвигателя, винт и шайбы.
Снимите смотровые лючки, винты и прокладки
с обеих сторон электродвигателя.

4.

Нажмите на пружинный зажим (C), чтобы освободить
скобы (H) в держателе щеток. Извлеките зажим
с пружиной (S).

5.

Ослабьте контактный винт (R). Осторожно извлеките
вывод щетки (L); при этом наконечник вывода
электродвигателя (T) должен остаться на месте.
Извлеките и выбросите щетку (B).

6.

Осмотрите коллектор на предмет чрезмерного
количества раковин, следов огня, изъязвлений.
Черный налет на коллекторе– нормальное
явление. Если щетки изнашиваются слишком
быстро, восстановите поверхность коллектора
в соответствующей ремонтной мастерской.

7.

Повторите те же операции с другой стороны.

Замените щетки, изношенные до размера менее
13 мм (1/2"). Щетки изнашиваются по-разному на
каждой из сторон электродвигателя; проверьте их
с обеих сторон. Выпускается комплект деталей
для ремонта щеток 234037.

Подождите, пока сохраняющееся напряжение не
исчезнет; это должно занять около 5 минут. (Данное
действие следует выполнить при наличии модели E-30
èëè E-XP2).

Одна из щеток снабжена проводом в верхней
части для передачи сигнала об износе щетки.
Заметьте, с какой стороны электродвигателя она
располагается. Отсоедините наконечник провода.

01227-2

H

C

S

R

L

T

B

01227-4
