Нагреватели жидкости мощностью 10,2 кВт и 6,0 кВт

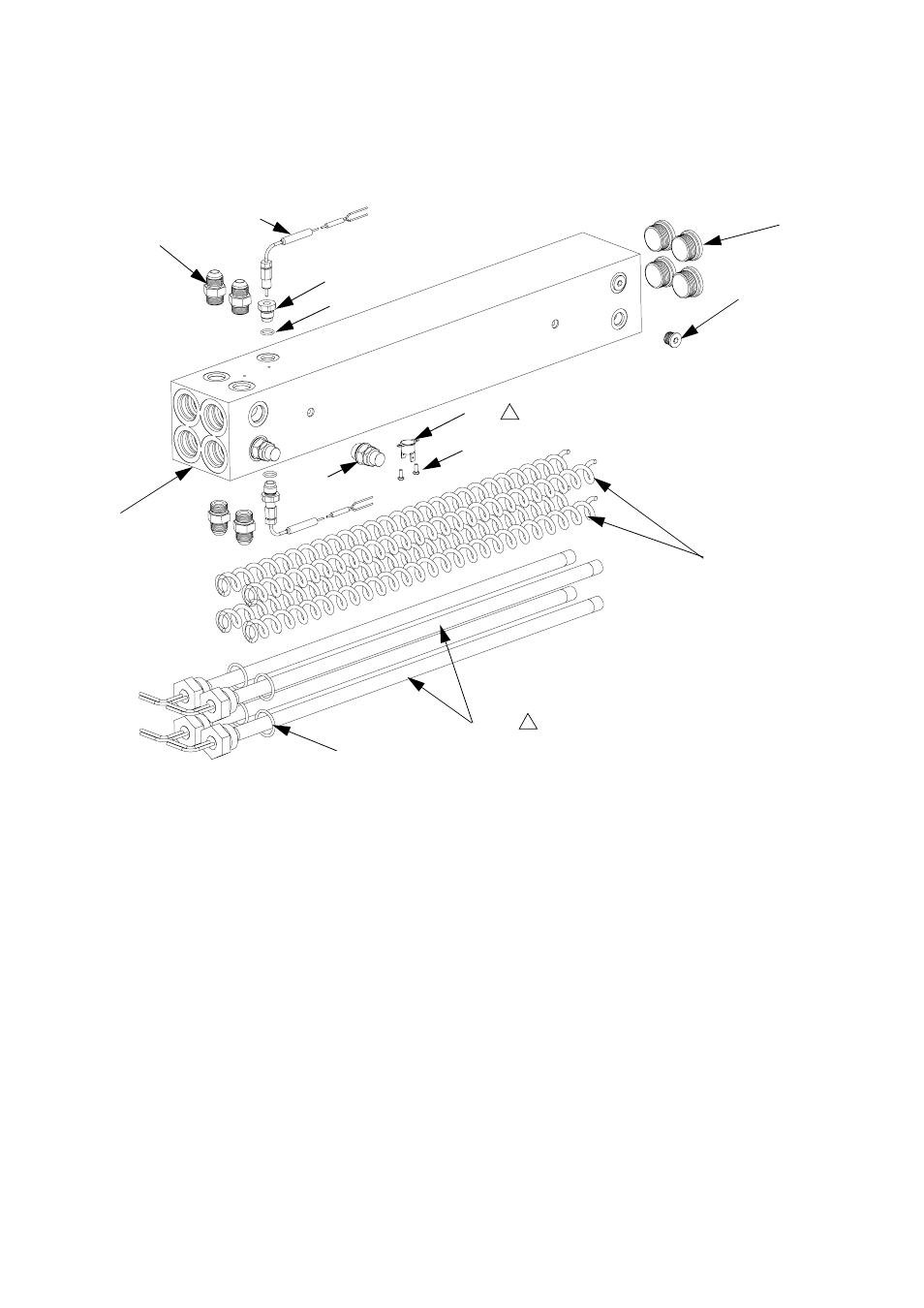

Детали 247506 и 247507
r_247507_312408
Нанесите на деталь термопасту 110009.
1
313
304
309
307
303
305
310
306
311
308
1
301
314
315
Справо-
чный
номер
Деталь Описание
Кол-
во
301
КОРПУС нагревателя
1
303
121309 ПЕРЕХОДНИК
4
304
15H304 ЗАГЛУШКА
2
305
15H306 ПЕРЕХОДНИК термоэлемента
2
306
120336 КОЛЬЦО уплотнительное;
фторкаучук
2
307
НАГРЕВАТЕЛЬ погружной
4
16A110 2550 кВт; только для нагревателя
мощностью 10,4 кВт
16A112 1500 кВт; только для нагревателя
мощностью 6,0 кВт
308
15B137 РЕЛЕ перегрева
1
309
15B135 СМЕСИТЕЛЬ погружного
нагревателя
4
310
117484 ДАТЧИК
2
311
100518 ВИНТ мелкий крепежный
с округленной головкой
2
313
15H305 ЗАГЛУШКА полая
4
314
247520 ДИАФРАГМА предохранительная
2
315
124132 КОЛЬЦА уплотнительные
4
