Manitowoc Ice IB1000C - Инструкция (Страница 6)

6
С. Маслоотделители всасывающей линии
ОСТОРОЖНО
Не устраивайте ненужных маслоотделителей в линиях
хладагента. Категорически запрещается закручивать в
спираль избыточную длину трубопровода хладагента.

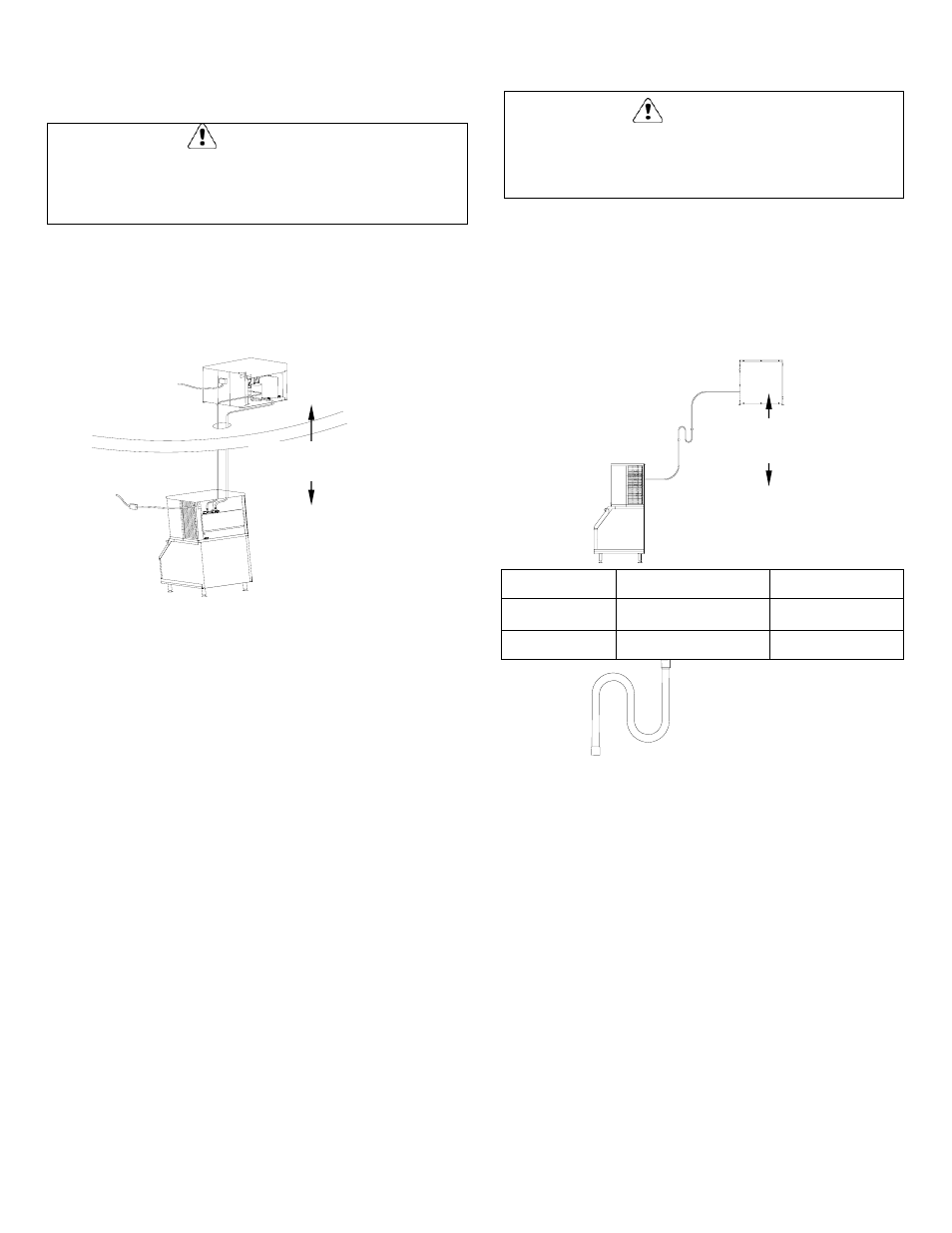

Подъем от 0 до 6 м: В головной секции льдогенератора
предусмотрен
встроенный маслоотделитель,
позволяющий устанавливать конденсаторный агрегат на
высоте до 6 м без дополнительных отделителей в линии
всасывания..
Техническая петля
Техническая петля в линии обеспечивает легкий доступ к
льдогенератору для очистки и обслуживания.
• Техническая петля не обязательна для установки.
• Техническая петля не считается маслоотделителем.
• Техническая петля не учитывается при расчете
длины, подъема или падения отрезка трубопровода.
• Не используйте в этом месте твердую жесткую медь
ТОЛЬКО ДЛЯ IB600C/IB800C/IB1000C:
• Входящее в комплект поставки техническое
ответвление является обязательным для установки.
Избыточная длина трубопровода должна
обеспечивать поворот льдогенератора на 180
°.
ОСТОРОЖНО
Если в линии за подъемом предусмотрено падение, то
можно сделать еще один подъем. Если же в линии за
падением следует подъем, еще одно падение не
допускается.
Подъем от 6 до 11 м: На линии всасывания требуется
дополнительный
маслоотделитель (S-образный).
Установить маслоотделитель как можно ближе к
срединной точке между головной секцией льдогенератора
и конденсаторным агрегатом CVD®. Наборы S-образных
отделителей можно заказать в фирме Manitowoc
(см.таблицу ниже).
Модель Номер S-образного
маслоотделителя
ПОДЪЕМ 6М ИЛИ БОЛЬШЕ.
ТРЕБУЕТСЯ
ДОПОЛНИТЕЛЬНЫЙ
ПОДЪЕМ 6М ИЛИ МЕНЬШЕ.
ДОПОЛНИТЕЛЬНЫХ
ОТДЕЛИТЕЛЕЙ НЕ ТРЕБУЕТСЯ
ОТДЕЛИТЕЛЬ
Размер
трубопровода
SV1751
SV1759
Q600C/Q800C
IB600C/IB800C
K00172 15.9 мм
(5/8 дюйм)
Q1000C/IB1000C K00166 19.1 мм
(3/4 дюйм)
SV1760
S-образный маслоотделитель Manitowoc
