5
Монтаж комплекта холодильных
трубопроводов
Общие положения
Комплект состоит из вертикальных и горизонтальных
трубных
линий между льдогенератором и
конденсаторным агрегатом. Для обеспечения возврата
масла и правильной эксплуатации конденсаторного
агрегата CVD® и льдогенератора нужно придерживаться
нижеприведенных требований, чертежей и методов
расчета.
ВНИМАНИЕ
Головная секция машины содержит заряд хладагента. В
головной секции машины установлено три (3) вентиля для
хладагента, которые должны оставаться закрытыми до
завершения
правильной установки комплекта
трубопроводных линий.
ВНИМАНИЕ
Прежде всего отключите электропитание головной секции
льдогенератора и конденсаторного агрегата.
Шаг 1. Проверить расстояние между льдогенератором
и конденсаторным агрегатом CVD®
До установки льдогенератора и конденсаторного агрегата,
убедитесь в том, что расстояние между ними находится в
пределах, указанных в настоящей инструкции.
Отверстие в верхе/стенках
При необходимости прорезать круглое отверстие
диаметром 8 см в стенке или в верхе машины для
проведения трубопровода хладагента.
Все отверстия в верхе должен прорезать
квалифицированный специалист.
Шаг 2. Прокладка трубопроводов хладагента
Произвести правильные трубопроводные соединения
между
головной секцией льдогенератора и
конденсаторным агрегатом CVD®.
А. Длина комплекта трубопроводов
Максимальная измеренная длина комплекта
трубопроводов не должна превышать 30 м.
Ресивер рассчитан на заряд, достаточный для работы
машины при температуре окружающей среды от –29
o C до
54 o C при длине комплекта линий до 30 м.
Внимание
Льдогенератор QuietQube ® не будет работать при общей
длине линий свыше 30 м. Запрещается превышать эту
длину и добавлять хладагент для компенсации такого
превышения!

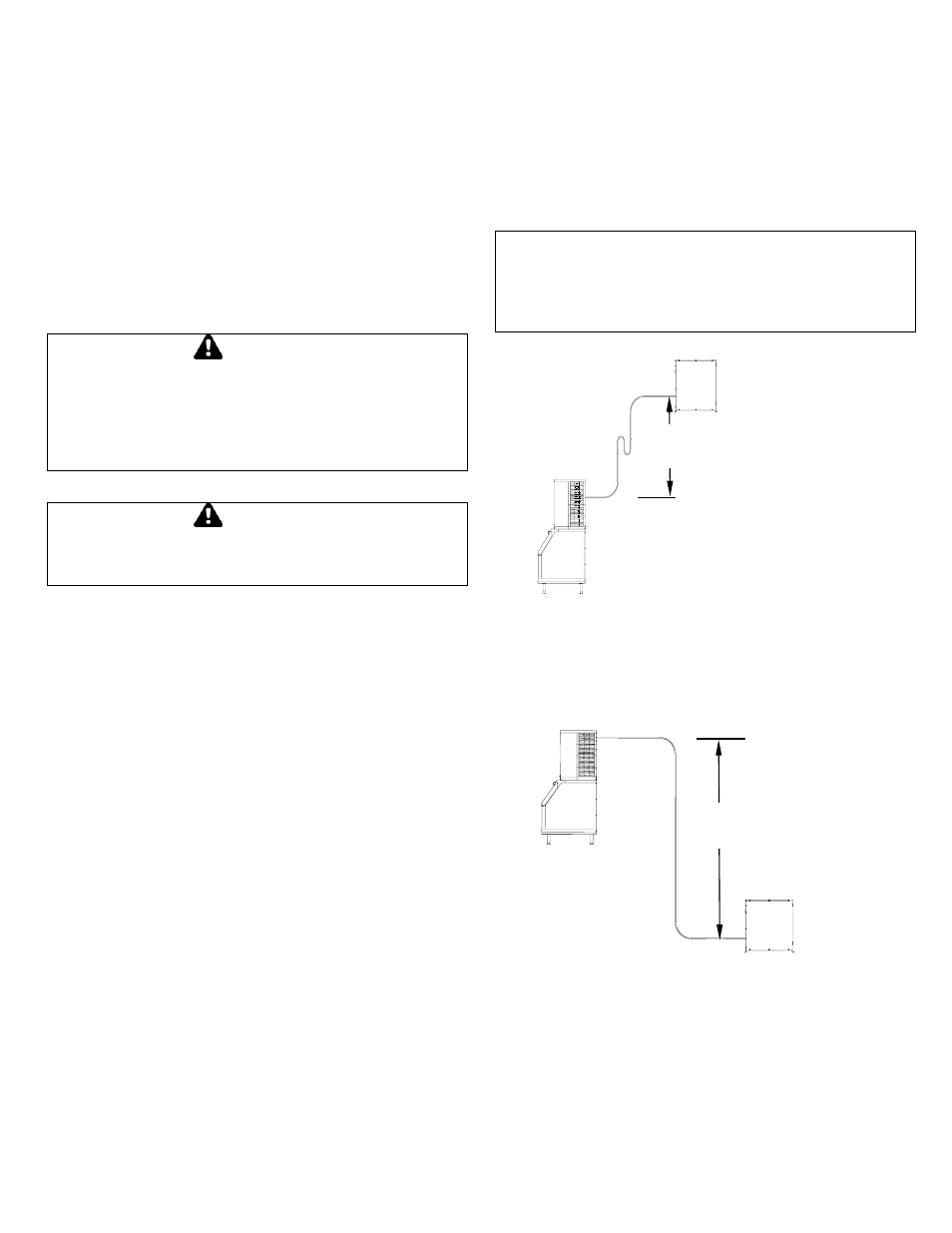

SV1751
МАКС.
РАССТОЯНИЕ
11 М
В. Подъем/падение высоты линий
Подъем: Максимальная высота конденсаторного агрегата
CVD® над льдогенератором не должна превышать 11 м.
SV1750
4.5M (15')
MAXIMUM
DISTANCE
Падение: Максимальная высота льдогенератора над
конденсаторным агрегатом CVD® не должна превышать
4,5м.
