Параметры водопроводной и сливной линий/Соединения
ВНИМАНИЕ
Все водопроводно- сливные устройства должны соответствовать
местным, региональным и государственным нормам.
•
Соединять впуск машины только с источником питьевой воды.
• Не подключать машину к источнику горячей воды.
• Установить отсечной клапан в линию воды.
• Изолировать водопроводную и сливную линии для предотвращения конденсации. В головной секции льдогенератора
необходимо предусмотреть техническую петлю длиной 1 м или разъединитель (муфту).
• Сливные линии должны включать муфту или иное подходящее средство соединения, которое при необходимости
техобслуживания обеспечивало бы отключение от льдогенератора на месте.
Место
Температура воды Давление воды Патрубок льдогенератора Размер трубопровода до
патрубка льдогенератора
Впуск в машину воды
для льда
0.6 °C (33°F) мин.
32.2 °C (90°F) макс.
138 кПа (20 футо-фунтов) мин.
552 кПа (80 футо-фунтов) макс.
внутренняя трубная резьба 3/8
дюйма
минимальный внутренний
диаметр 9.5 мм (3/8”)
Слив воды для льда
--- ---
внутренняя трубная резьба 1/2
дюйма
минимальный внутренний
диаметр 12.7 мм (1/2”)
Слив бункера
--- ---
внутренняя трубная резьба 3/4
дюйма
минимальный внутренний
диаметр 19.1 мм (3/4”)

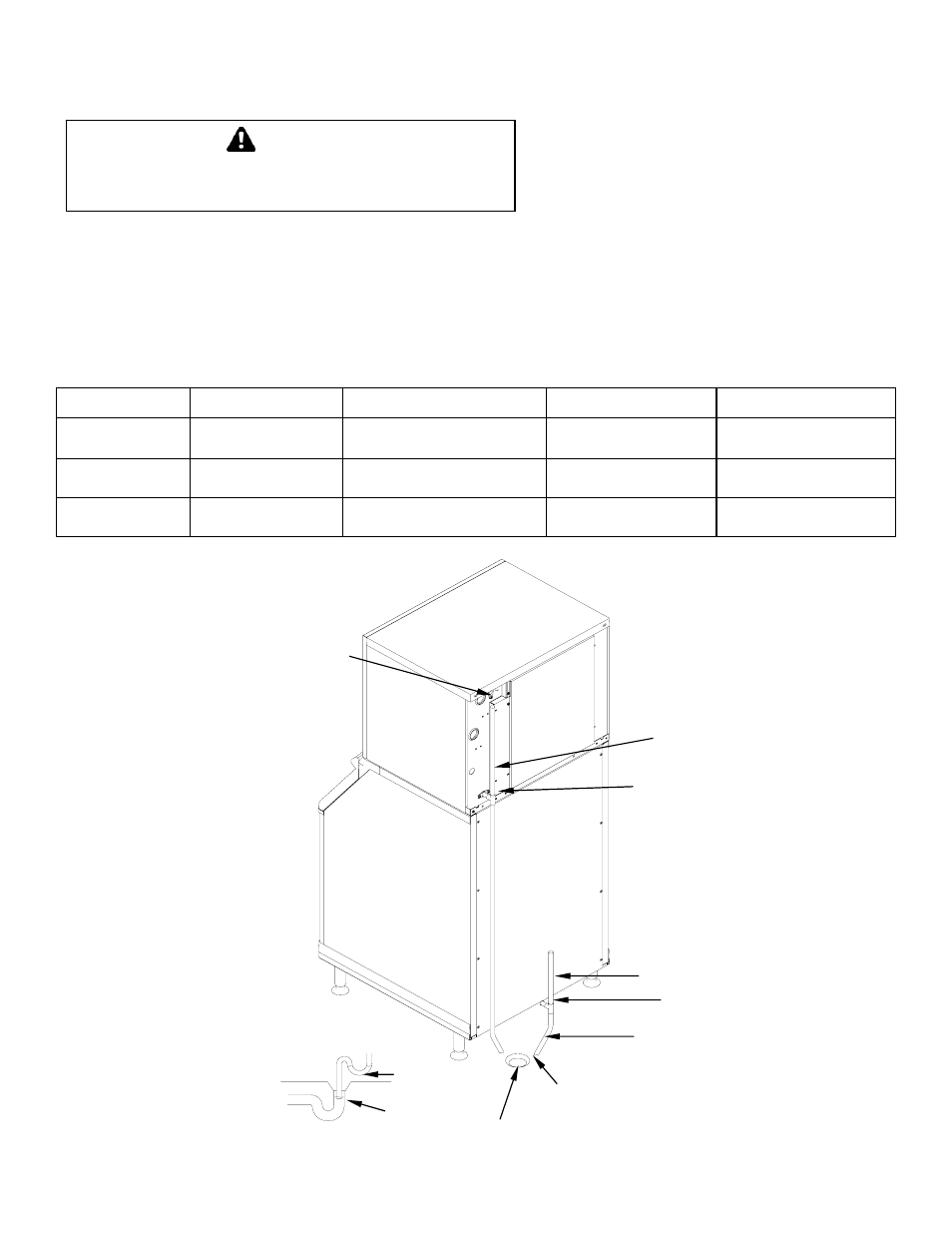

ВЕНТ.ОТВ. 46 СМ
ПАТРУБОК СЛИВА
ВОДЫ ДЛЯ
ПРИГОТОВЛ.ЛЬДА
ТРУБА СЛИВА БУНКЕРА
МИН.ВНУТР.Ø 2 СМ
ПАТР. СЛИВА БУНКЕРА
ВНУТ. ТРУБ.РЕЗЬБ 3/4”
ВЕНТ.ОТВ
ОТКРЫТ., СИФОННЫЙ
ИЛИ ВЕНТИЛИР.СЛИВ
ЗАЗОР
ОСТАВИТЬ
ЗАЗОР
не запирать
НЕПРАВИЛЬНО
ПАТРУБОК ВПУСКА
ВОДЫ ДЛЯ
ПРИГОТОВЛ.ЛЬДА
