Увеличенный
фрагмент

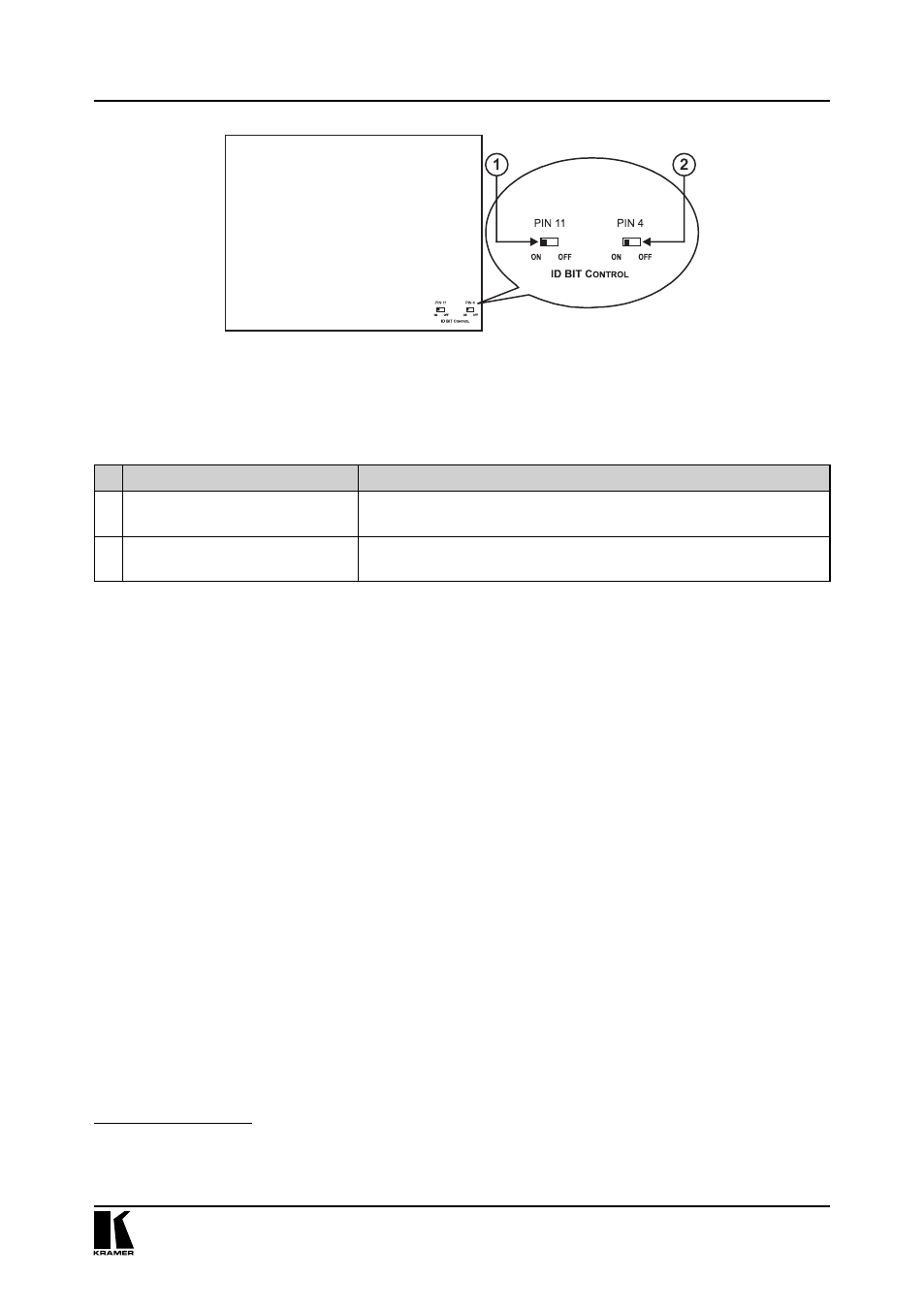

Рис. 4. Нижняя сторона корпуса усилителей-распределителей
Таблица 7. Органы управления, расположенные на нижней стороне корпуса
усилителей-распределителей
№ Орган управления Назначение
1 Переключатель PIN 11 ID BIT
В левом положении — включение управляющего сигнала 1 на
контакте 11 входного разъема, в правом — выключение
2 Переключатель PIN 4 ID BIT
В левом положении — включение управляющего сигнала 1 на
контакте 4 входного разъема, в правом — выключение
5 ПОДКЛЮЧЕНИЕ ИСТОЧНИКОВ
И ПРИЕМНИКОВ СИГНАЛА
Рассматриваемые здесь усилители-распределители позволяют выводить
графический видеосигнал с ноутбука или настольного компьютера одно-
временно на несколько устройств отображения (например, мониторов).
Подключение источников и приемников сигнала, аналогичное для всех
моделей усилителей-распределителей, иллюстрируется на примере VP-5xl
(рис. 5).
1. Подключите источник сигнала VGA-UXGA (например, выход видео-
карты ноутбука) к разъему HD15F INPUT.
2. Подключите приемники сигнала (например, мониторы) к выходным
разъемам HD15F: первый монитор к разъему OUTPUT 1, второй к разъ-
ему OUTPUT 2 и т.д.
3. На нижней стороне корпуса усилителей-распределителей переведите
переключатели управления идентификационным битом PIN 11 и PIN 4
в положение ON.
4. Присоедините сетевой шнур 2 (не показан на рис. 5).
1 Нормальное положение. Разрешает ноутбуку выдачу сигнала VGA на внешний монитор
2 Рекомендуется использовать только сетевой шнур, входящий в комплект поставки усилителя-рас-
пределителя
Подключение источников и приемников сигнала
