4.2 VP-4xl — усилитель-распределитель сигнала VGA-UXGA 1:4
На рис. 2 и в табл. 3 и 4 показано расположение и рассмотрено назначение
органов управления и разъемов усилителя-распределителя VP-4xl.

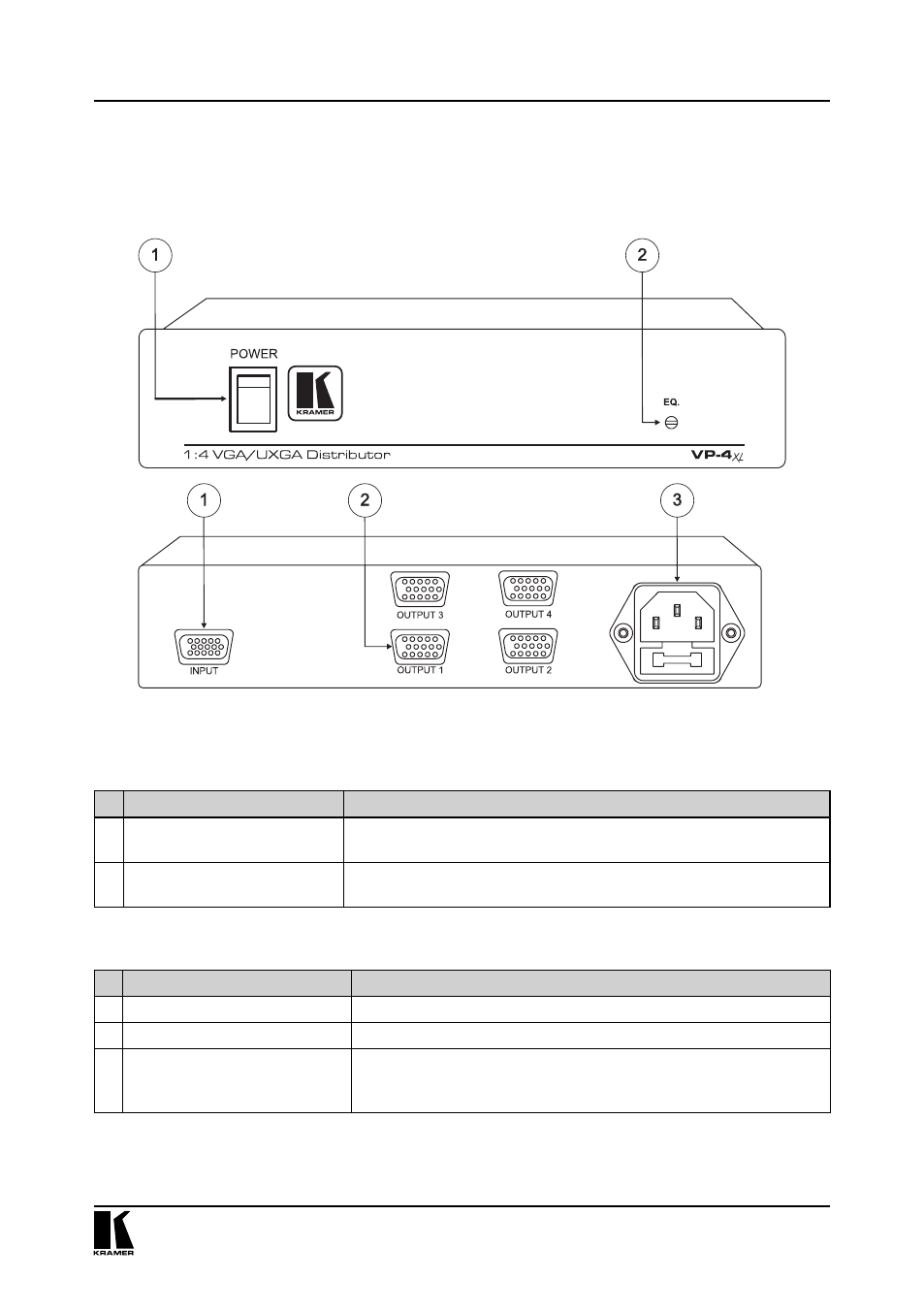

Рис. 2. Усилитель-распределитель VP-4xl
Таблица 3. Передняя панель усилителя-распределителя VP-4xl
№
Орган управления
Назначение
1
Выключатель POWER
Включение и выключение питания, световая индикация подачи
питания
2
Подстроечный регулятор
EQ.
Регулировка компенсации АЧХ кабеля (выполняется отверткой
через отверстие в панели)
Таблица 4. Задняя панель VP-4xl
№
Разъем
Назначение
1
Разъем HD15F INPUT
Подключение источника сигнала VGA-UXGA
2
Разъемы HD15F OUTPUT
Подключение приемников сигнала VGA-UXGA 1-4
3
Разъем сетевого шнура и
держатель предохранителя
FUSE
Подключение к сети переменного тока
