KRAMER ELECTRONICS, LTD.
8
4.3 VP-5xl — усилитель-распределитель сигнала VGA-UXGA 1:5
На рис. 3 и в табл. 5 и 6 показано расположение и рассмотрено назначение
органов управления и разъемов усилителя-распределителя VP-5xl.

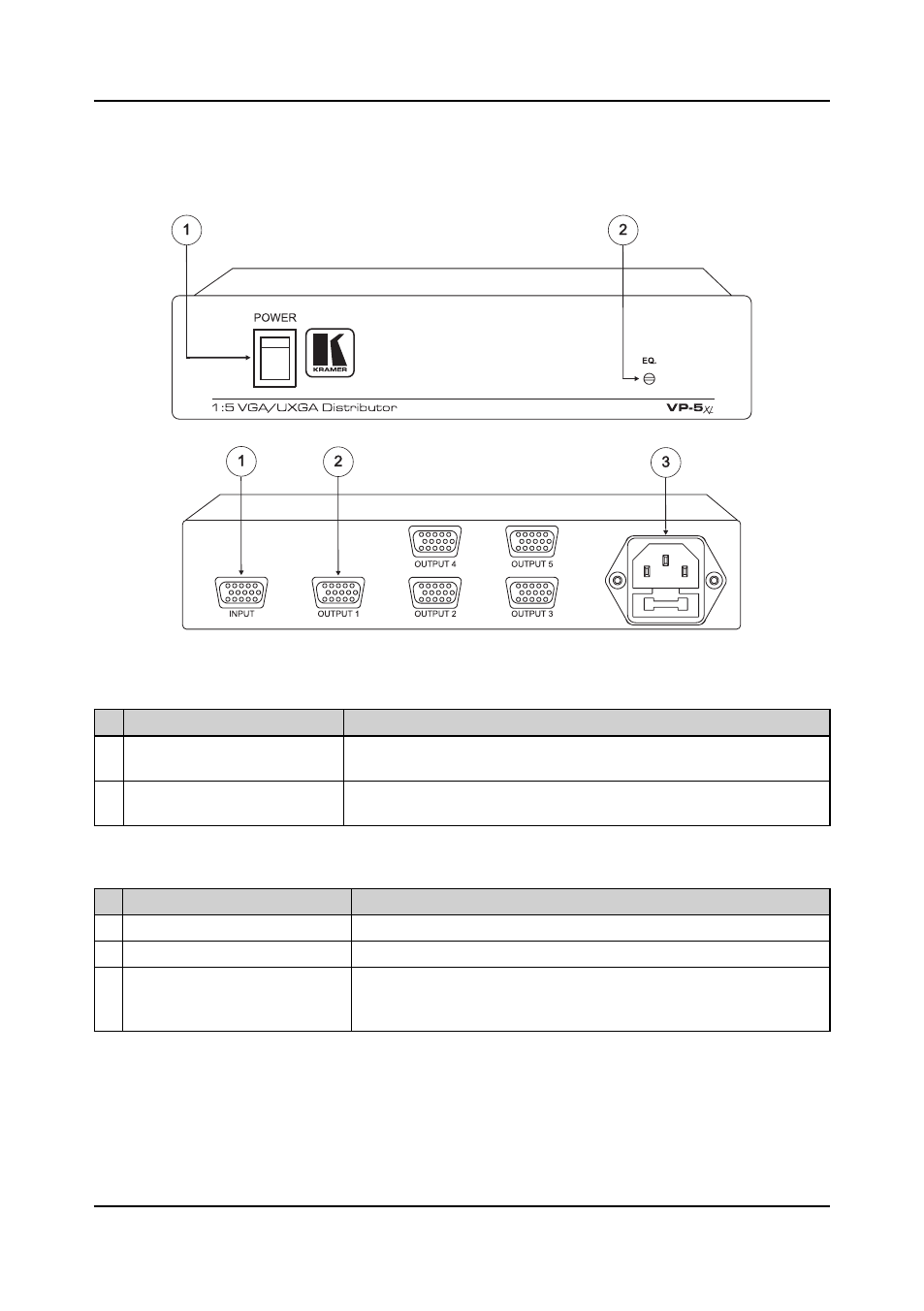

Рис. 3. Усилитель-распределитель VP-5xl
Таблица 5. Передняя панель усилителя-распределителя VP-5xl
№
Орган управления
Назначение
1
Выключатель POWER
Включение и выключение питания, световая индикация подачи
питания
2
Подстроечный регулятор
EQ.
Регулировка компенсации АЧХ кабеля (выполняется отверткой
через отверстие в панели)
Таблица 6. Задняя панель VP-5xl
№
Разъем
Назначение
1
Разъем HD15F INPUT
Подключение источника сигнала VGA-UXGA
2
Разъемы HD15F OUTPUT
Подключение приемников сигнала VGA-UXGA 1-5
3
Разъем сетевого шнура и
держатель предохранителя
FUSE
Подключение к сети переменного тока
4.4 Органы управления усилителей-распределителей,
расположенные на нижней стороне корпуса
На рис.4 и в табл. 7 показано расположение и рассмотрено назначение
переключателей управления идентификационным битом.
Органы управления и разъемы усилителей-распределителей
