FM Antenna Connector
5.1 Channel Speaker
Output Terminals
Video Output Connector
Connect the TV's video input jacks (VIDEO IN)
to the VIDEO OUT connector.
SCART JACK
Connect to a TV with scart input jack.
Cooling Fan
COMPONENT VIDEO OUTPUT jacks
Connect a TV with component video inputs to
these jacks.
External Audio Component
Input Connector
External Digital Optical Input Connector
Use this to connect external equipment capable of digital output.
8

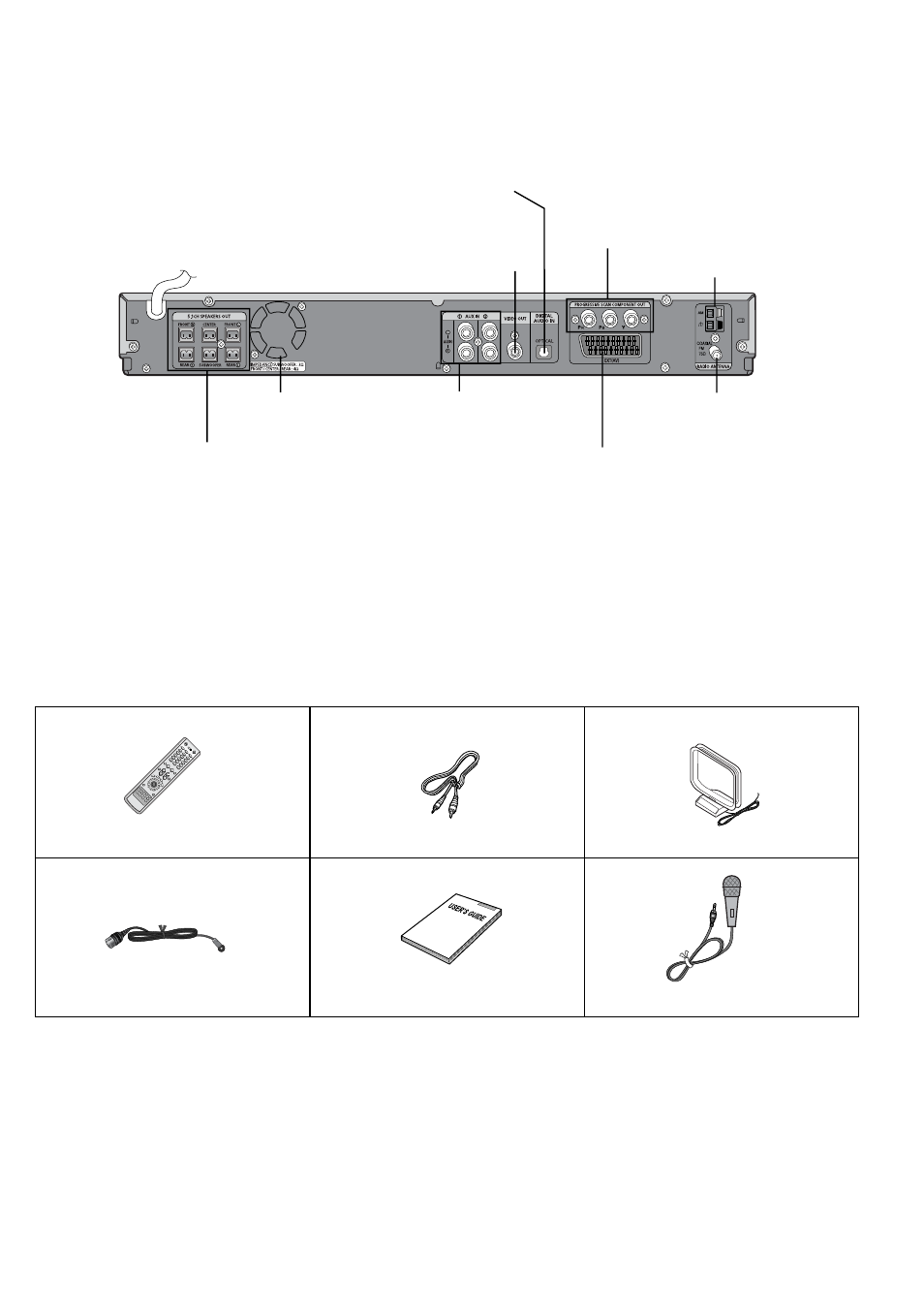

– Задняя панель –
1- Входной оптический разъем для внешних цифровых устройств Используется для подключения к внешним
устройствам, снабженным цифровым выходом; 2- Гнездо выхода видеосигнала Соедините гнездо входа видеосигнала на
телевизоре (VIDEO IN) с гнездом VIDEO OUT на системе; 3- Гнезда ВЫХОДА КОМПОНЕНТНОГО ВИДЕОСИГНАЛА Служат
для подключения телевизора с входом компонентного видеосигнала; 4- Клеммы для подключения AM антенны; 5- Гнездо
для подключения FM антенны; 6- РАЗЪЕМ СКАРТ Соедините с телевизором, у которого имеется входной разъем СКАРТ;
7- Входные гнезда для аудио сигнала от внешнего источника; 8- Охлаждающий вентилятор; 9- Выходные клеммы для
подсоединения громкоговорителей 5.1 канальной акустической системы
Принадлежности
Пульт дистанционного управления Кабель для видеосигнала AM-антенна
FM-антенна Инструкция для пользователя Микрофон
1
2
3
4
5
6
8
9
7
AM Antenna Connector
