Страница 13
12
HT-UP30K
Rear Speaker (R)
Front Speaker (R)
Subwoofer
Center Speaker
Rear Speaker (L)
Front Speaker (L)
Blue
Gray Purple
White
Red
Green
1
2
3
4
5 6
8 9
10 11
12
7

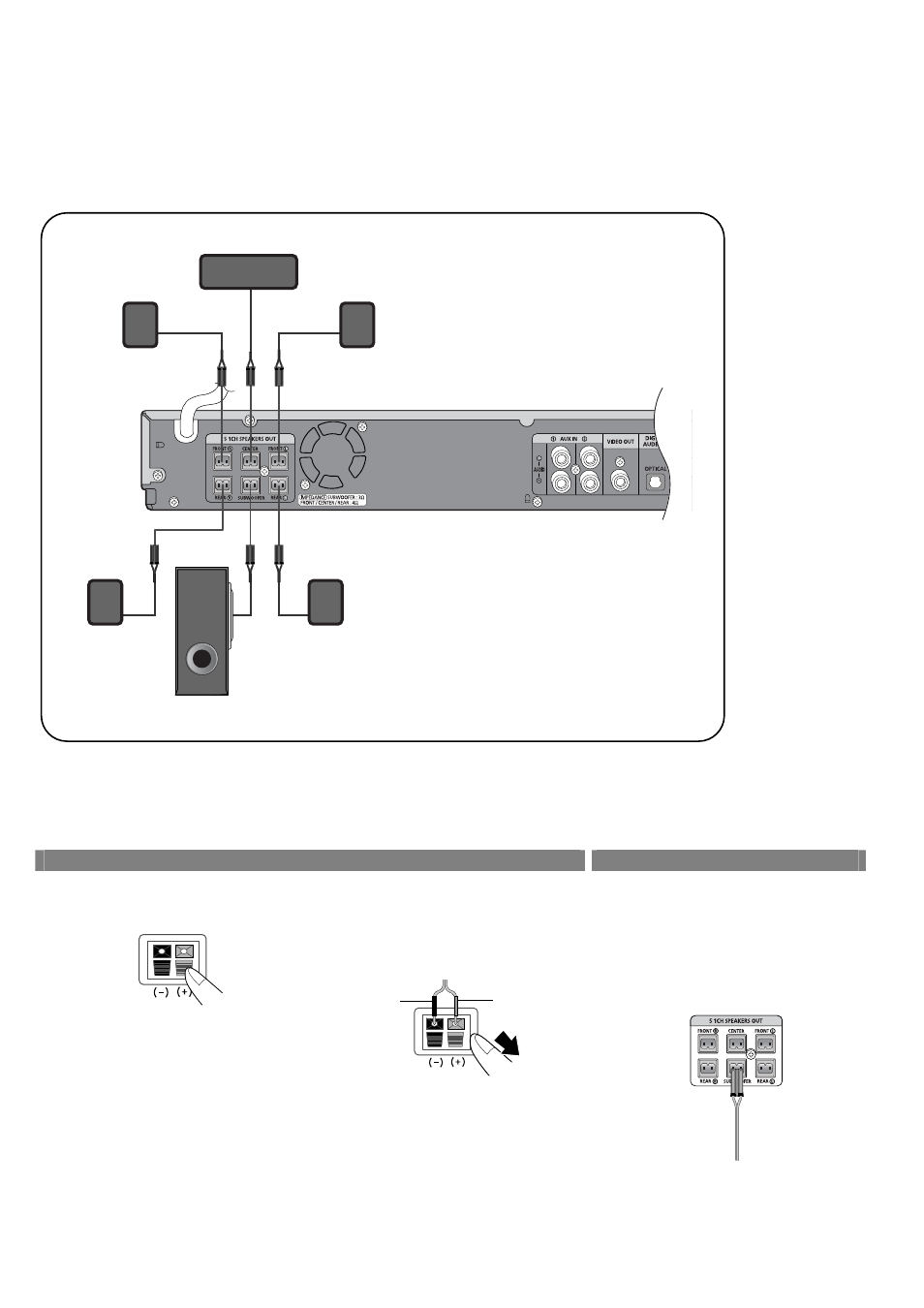

1- Центральный громкоговоритель; 2- Фронтальный громкоговоритель (П); 3- Фронтальный громкоговоритель (Л); 4- Зеленый; 5- Красный;
6- Белый; 7- Серый; 8- Фиолетовый; 9- Синий; 10- Тыловой громкоговоритель (П); 11- Тыловой громкоговоритель (Л); 12- Сабвуфер
Задняя панель громкоговорителя
Задняя панель системы
1
Нажмите язычок клеммы на
задней панели громкоговорителя.
2
Вставьте провод с изоляцией
черного цвета в черную клемму
(–), а провод с изоляцией серого
цвета в серую клемму (+) и
отпустите язычок.
3
Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
•
Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
Черный Серый
