Ht-tp33k – Инструкция по эксплуатации Samsung HT-UP30K
Страница 14
13
HT-TP33K

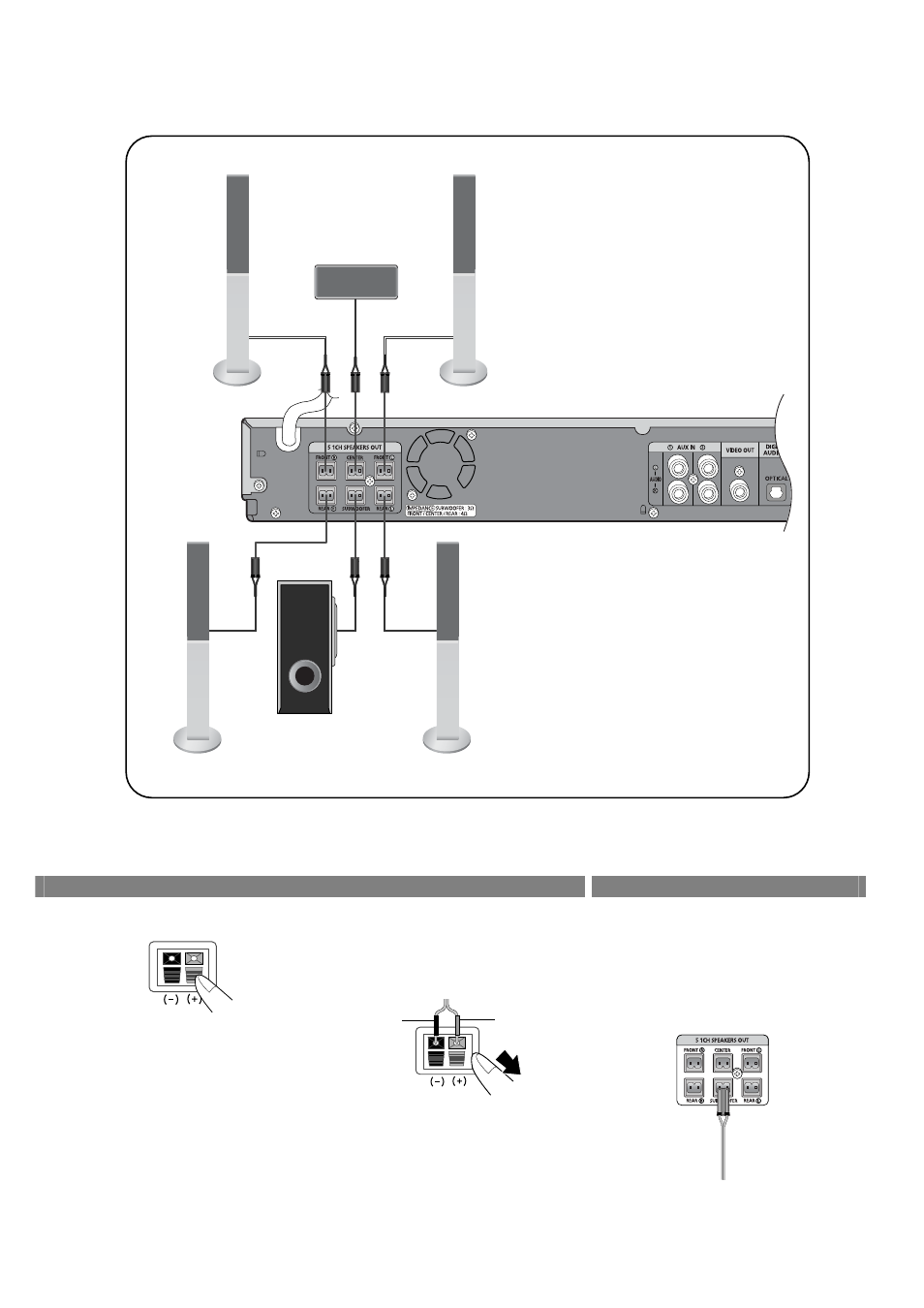

1- Фронтальный громкоговоритель (П); 2- Фронтальный громкоговоритель (Л); 3- Центральный громкоговоритель; 4- Зеленый; 5- Красный;
6- Белый; 7- Серый; 8- Фиолетовый; 9- Синий; 10- Сабвуфер; 11- Тыловой громкоговоритель (П); 12- Тыловой громкоговоритель (Л)
Задняя панель громкоговорителя
Задняя панель системы
1
Нажмите язычок клеммы на
задней панели громкоговорителя.
2
Вставьте провод с изоляцией
черного цвета в черную клемму
(–), а провод с изоляцией серого
цвета в серую клемму (+) и
отпустите язычок.
3
Подсоедините разъемы кабелей от
громкоговорителей к
соответствующим гнездам на
задней панели системы.
•
Следите за тем, чтобы цвета гнезд
для громкоговорителей
соответствовали цветам разъемов.
1
2
3
4
5
6
8
9
10
11
12
7
Черный Серый
Rear Speaker (R)
Front Speaker (R)
Subwoofer
Center Speaker
Rear Speaker (L)
Front Speaker (L)
Blue
Gray
Purple
White
Red
Green
