9
4.1 Подключение преобразователя FC-47
Пример подключения источника и приемников сигнала к прибору FC-47
показан на рис.2. Для подключения выполнить следующее
1 :
1. Подключить разъем DVI Out к приемнику видеосигнала DVI (например,
плазменному дисплею).
2. Подключить RCA-разъем выхода S/PDIF OUT к получателю цифрового
аудиосигнала (например, AV-ресиверу).
3. Подключить источник HDMI (например, приставку HDMI) к входному
разъему HDMI IN.
4. Подключить выход источника питания к разъему питания 12V DC, а источ-
ник питания вставить в розетку электросети.
Имейте ввиду, что на разъеме DVI доступен только цифровой сигнал
(DVI-D)

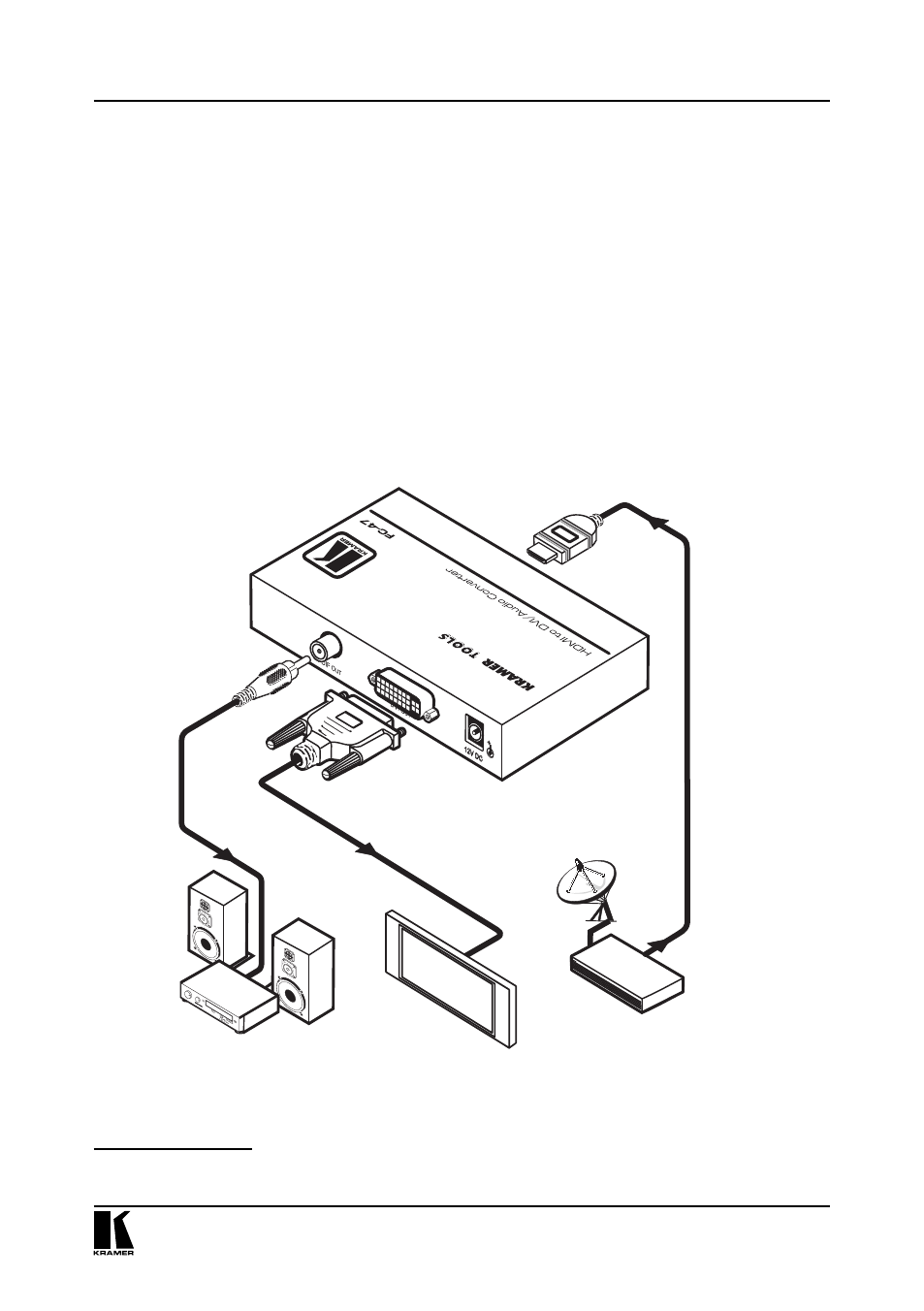

Рис. 2. Подключение преобразователя FC-47
1 Перед подключением к преобразователю FC-47 нужно выключить каждое из устройств, а после под-
ключения к FC-47 включить его питание и затем питание каждого устройства
Описание преобразователя FC-47
AV-ресивер
Плазменный
дисплей
Приставка-источник
сигнала HDMI
