5

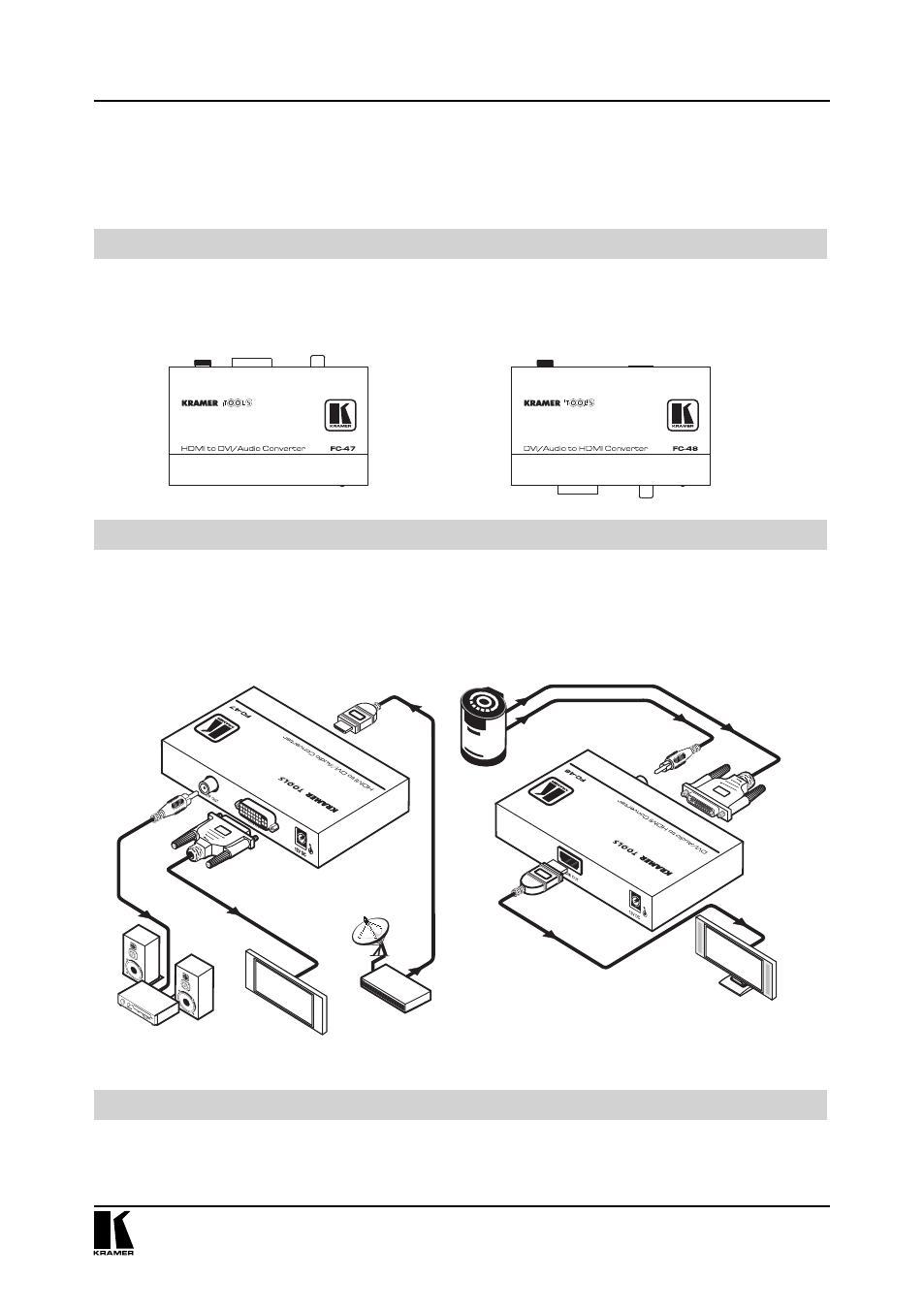

2.1 Краткое руководство по запуску
В схеме быстрого запуска отражены основные шаги настройки и эксплуа-
тации.
Начало работы
Шаг 1. Преобразователь FC-47 и FC-48 — см. раздел 4 и 5
Шаг 2. Подключить входы и выходы — см. разделы 4.1 и 5.1
Преобразователь FC-47 позволяет Вам подключать
источник HDMI к дисплею DVI и одновременно
прослушивать высококачественный звук в цифровом
формате. Преобразователь FC-48 добавляет возможности
выхода HDMI к источнику DVI, например, новый
телевизор HDMI может использоваться с
источниками сигнала DVI и звука.
Для прибора FC-47 подключить:
• ТВ-приставку HDMI ко входу HDMI
• Выход DVI к плазменному дисплею и выход S/PDIF
к AV-ресиверу
Для прибора FC-48 подключить:
• Проигрыватель мультимедиа ко входу DVI IN и
RCA-разъему S/PDIF IN
• Выход HDMI к ЖК телевизору со встроенными
динамиками
Шаг 3. Подключить электропитание
AV-ресивер
Плазменный
дисплей
Приставка-источник
сигнала HDMI
ЖК телевизор
со встроенными динамиками
Проигрыватель
мультимедиа
