5.1 Подключение преобразователя FC-48
Пример подключения источников и приемника сигнала к прибору FC-48
показан на рис. 4. Для подключения выполнить следующее
1
:
1. Подключить получателя сигнала HDMI к разъему HDMI OUT (например,
ЖК телевизор со встроенными динамиками).
2. Подключить источник сигнала DVI (например, проигрыватель мульти-
медиа):
видеосигнал на разъем
•
DVI IN
на RCA-разъем S/PDIF IN сигнал цифрового аудио (S/PDIF).
•
3. Подключить выход источника питания к разъему питания 12V DC, а источ-
ник питания вставить в розетку электросети.

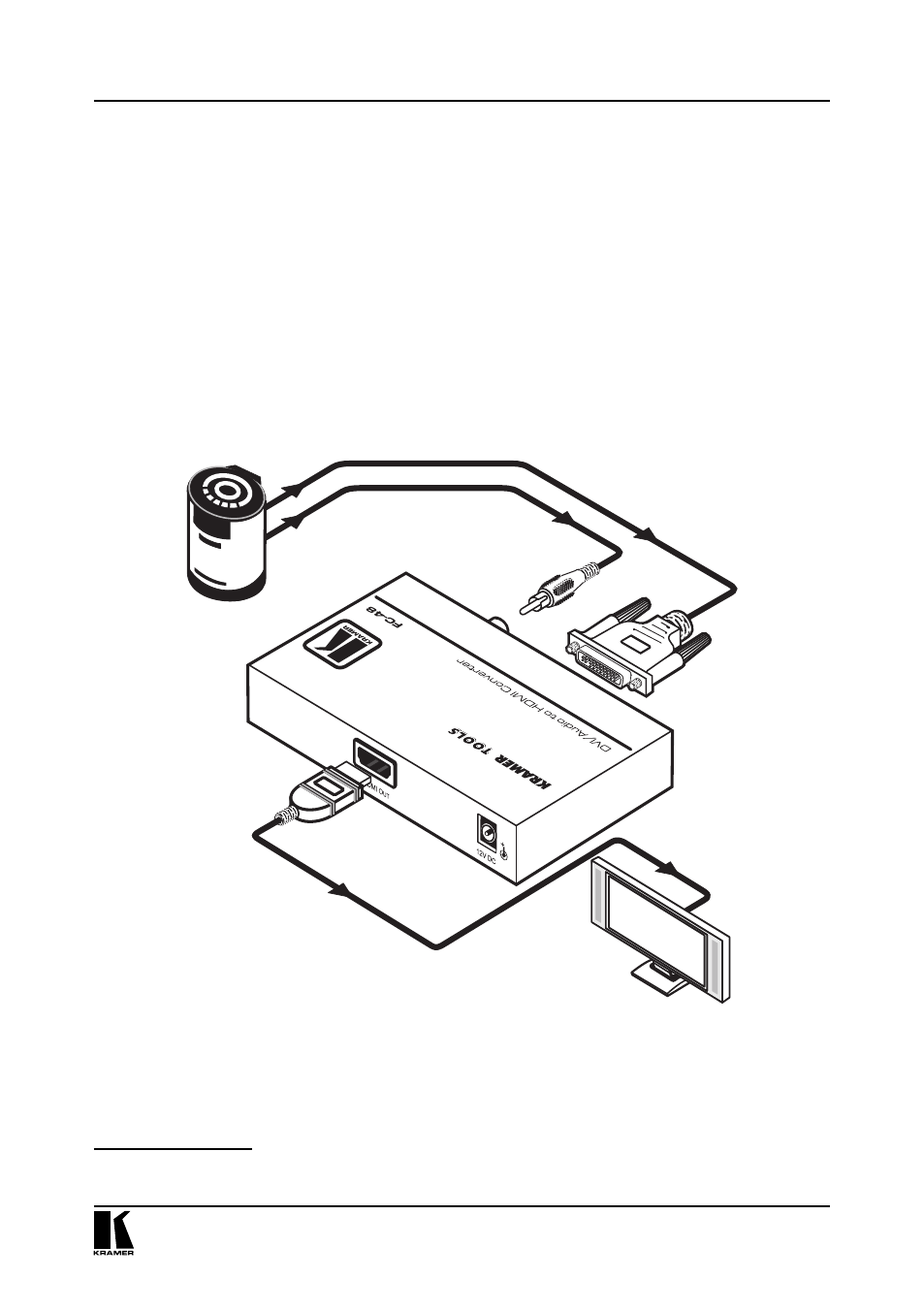

Рис. 4. Подключение преобразователя FC-48
1
Перед подключением к преобразователю FC-48 нужно выключить каждое из устройств, а после под-
ключения к FC-48 включить его питание и затем питание каждого устройства
Описание преобразователя FC-48
ЖК телевизор
со встроенными динамиками
Проигрыватель
мультимедиа
