2
1.
Назначение
Модуль управления не штатным мультимедийным устройством с рулевых клавиш CAN-SBA2-ХХХХХ (далее
модуль) позволяет управлять громкостью (Volume+, Volume-); поиском частоты, каналов, треков (Seek+, Seek-),
приглушением звука (Mute) и выбором источника (Source) на мультимедийных устройствах ALPINE, KENWOOD,
PIONEER, SONY, CARMANY, MYSTERY, PHANTOM, CLARION, JVC (8 вариантов блока согласно списка на первой
странице) через аудио меню на дисплее приборной панели (MFA) а/м, а также подключать к мультимедийным
устройствам сигналы включения габаритов, положения ключа АСС и включения задней передачи .
Данный модуль может применятся на следующих а/м, оборудованных клавишами на руле:
- VW Touareg (после 06/2006)
- VW : Passat B6, Jetta (c 2005), Touran, Golf V, Golf V+
- VW : Tiguan, Eos, Caddy
2.
Выводы модуля, установка и подключение
Адаптер имеет 20-ти контактный разъем типа MINI-FIT, содержащий следующие группы выводов:
питание - 2 вывода; CAN-шина головного устройства - 2 вывода; сигналы включения габаритов, задней
передачи и ACC - 3 вывода-выхода положительной полярности; сигнал управления магнитолой – 1 вывод;
сигнал внешнего ИК-передатчика – 1 вывод.

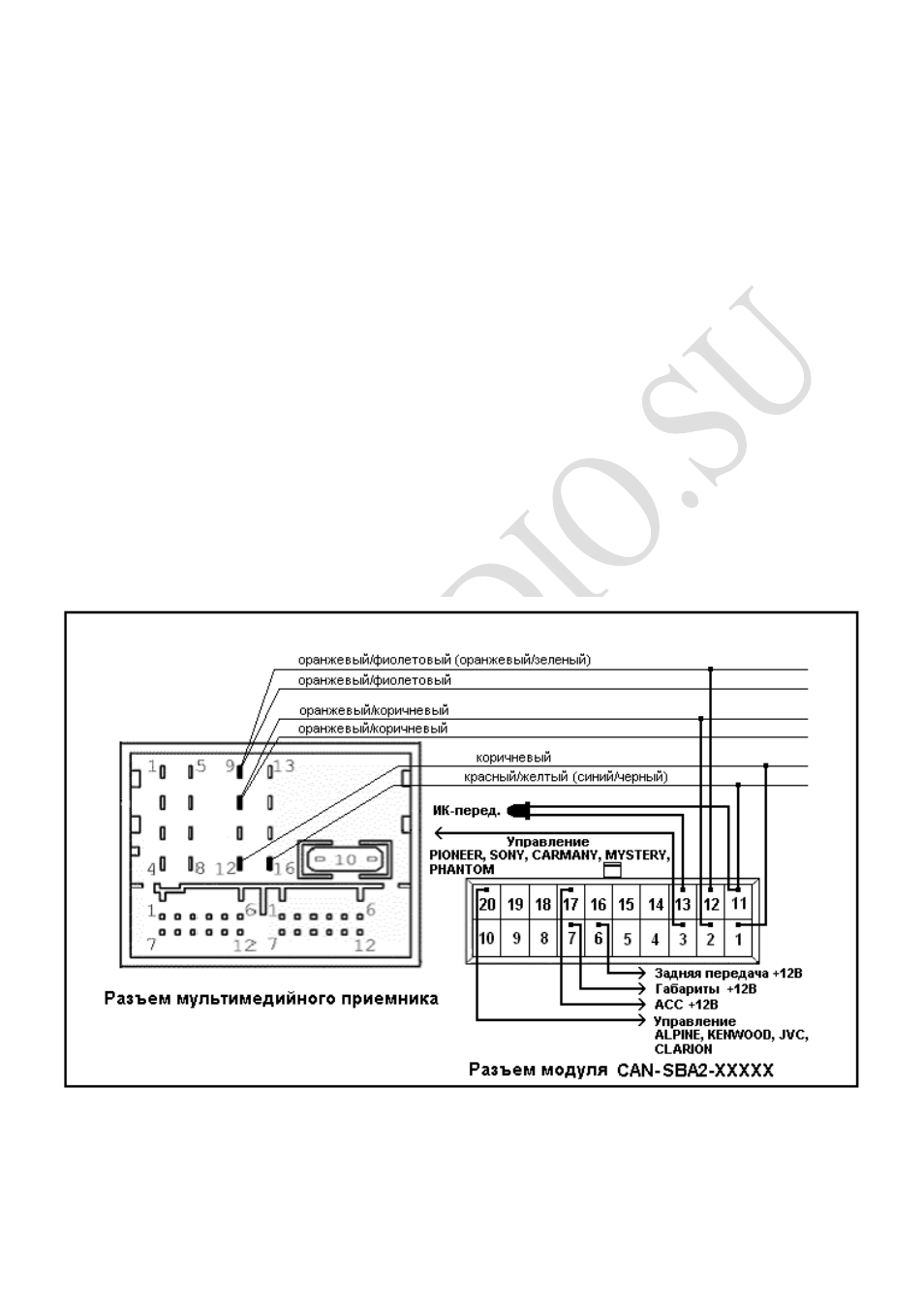

Подключение модуля производится к штатному разъему магнитолы согласно рисунку 1.
Рис. 1. Схема подключения модуля
