Инструкция по эксплуатации INTRO AHR-2284 TOYOTA COROLLA_installation
Без встроенного усилителя)
BRAKE
AMP-CONT
REVERSE

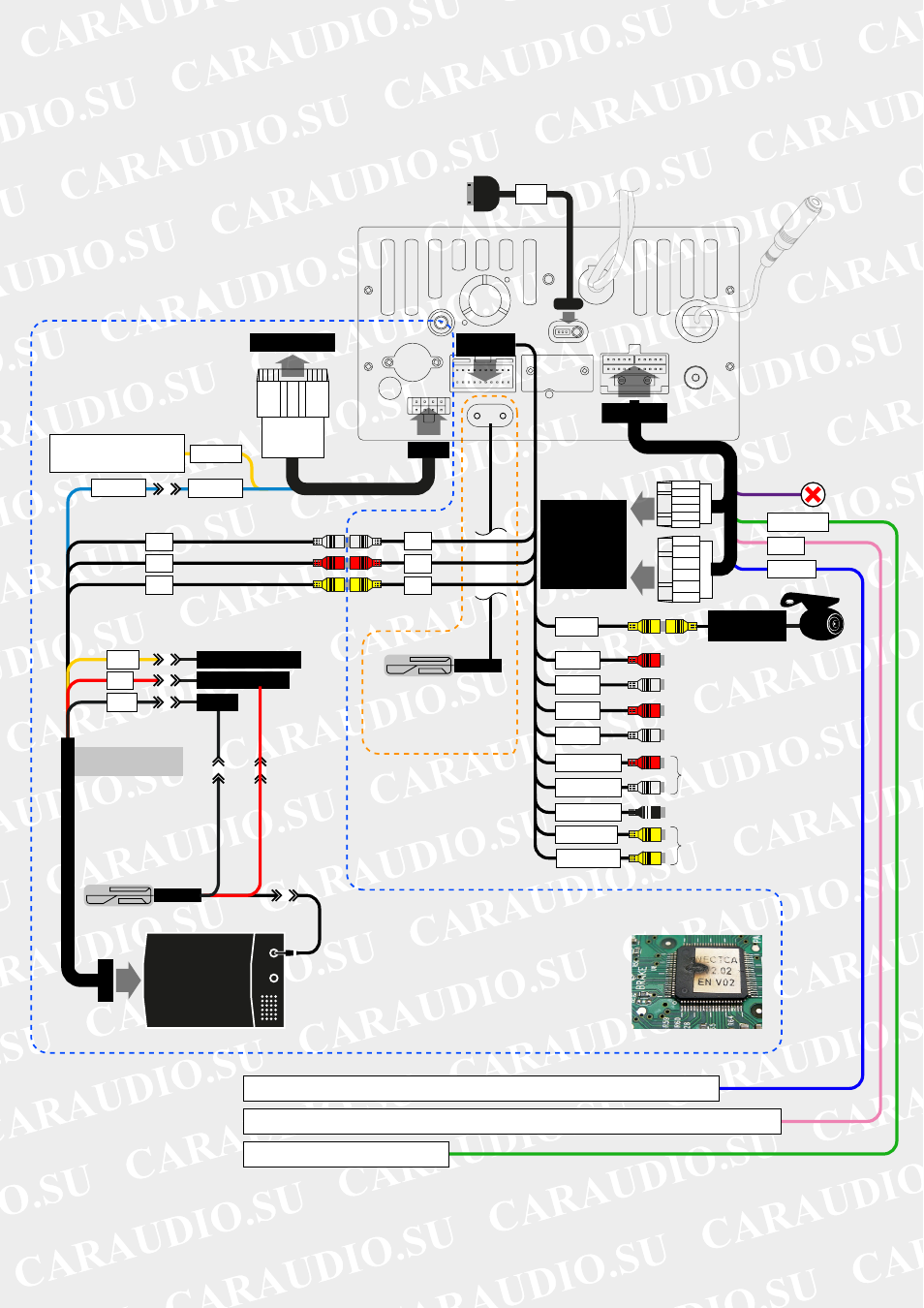

Схема подключения штатного головного устройства для
Toyota RAV-4, Corolla 2007+, Universal,
Highlander
(без встроенного усилителя)
Вариант подключения №1
для головного устройства
с внешним ТВ-тюнером
TV-CONT
TV-CONT
T106
Analog TV Box
FOR TV BOX
L-IN
+12 В аккумулятор
К автомобилю
К автомобилю
+12V
CCD-12V
AN
T
ANT
ACC
GND
ACC автомобиля
Антенна
Для других типов DVD провод «TV-CONT» может выходить с иного разъема, но это не меняет общий алгоритм.
Внимание: провод «TV-CONT» выходящий из головного устройства
может быть подключен только к проводу «TV-CONT» ТВ тюнера.
1. Провод подключения ТВ-тюнера вставляют в магнитолу и подают питание.
В этом случае сгорает процессор магнитолы
2. Подают питание на провод «TV-CONT» идущий к ТВ-тюнеру.
В этом случае сгорает процессор ТВ-тюнера
Самые распространенные ошибки подключения
сгоревший процессор магнитолы
V-IN
R-IN
Вариант подключения №2
для головного устройства
с внутренним ТВ-тюнером
Антенна
Соединить с ручником (запрет просмотра видео в движении) или с проводом GND (масса автомобиля)
На включение внешнего усилителя +
выход питание камеры
заднего вида +12V
При подаче 12V на этот контакт ГУ переходит в режим отображения камеры заднего вида
Масса
L-IN
R-IN
V-IN
CCD-IN
камера
заднего вида
RR-OUT
RL-OUT
FR-OUT
FL-OUT
DVD-R-OUT
DVD-L-OUT
WOOF-OUT
CVBS-OUT
CVBS-OUT2
— линейный выход (правый тыл)
— линейный выход (левый тыл)
— линейный выход (правый фронт)
— линейный выход (левый фронт)
— линейный выход сабвуфера
выход звука с DVD привода
выход видео с DVD привода
iPod
