Инструкция по эксплуатации INTRO CHR-6124 XL CITROEN C-CROSSER_installation
Aa bb

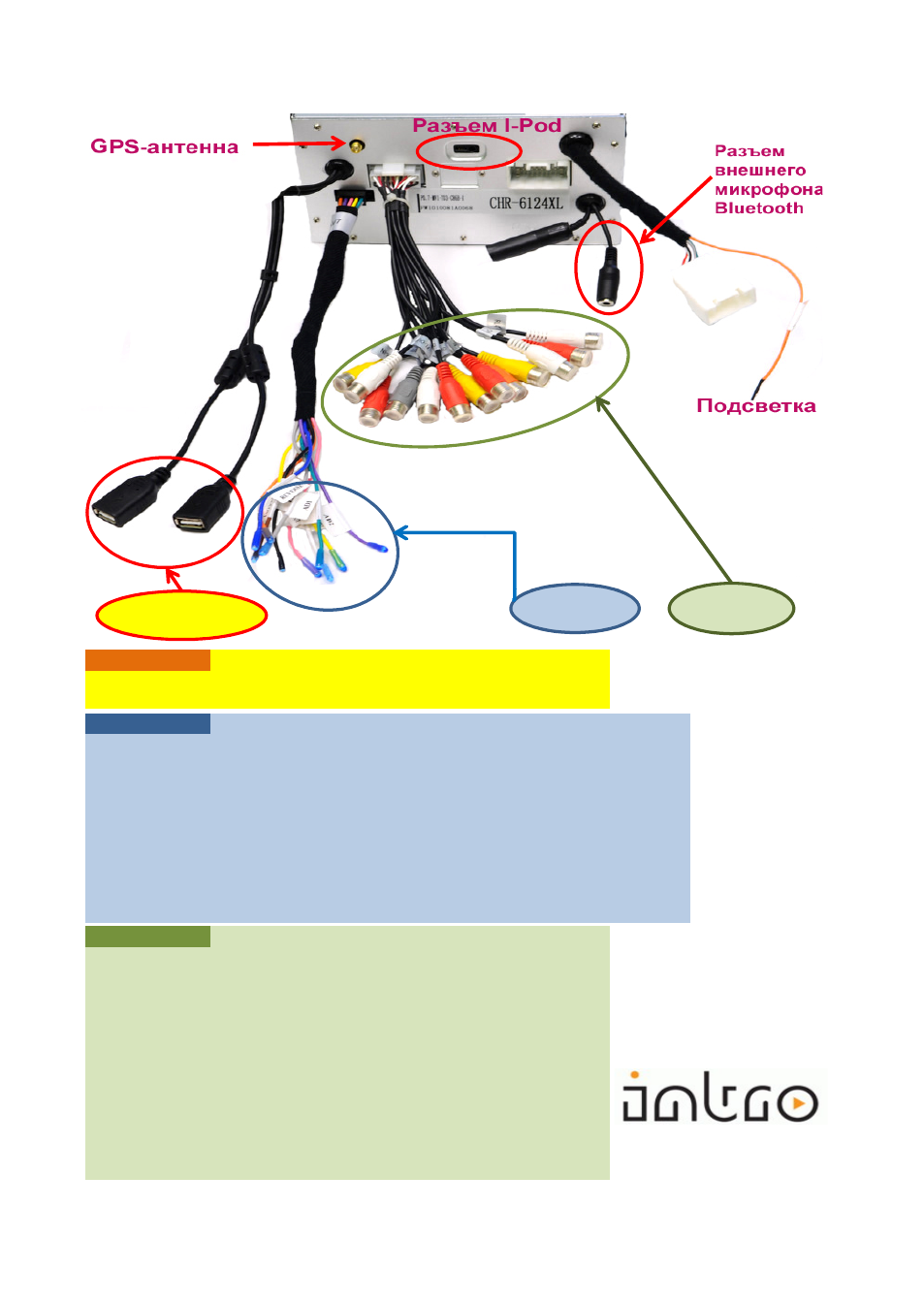

Схема установки Mitsubishi
AA
BB
CC
AA
Разъем 1
USB
(Для подключения USB-Flash)
Разъем 2
USB
(Для подключения USB-модема)
BB
TV-CONT
Коричн
(Соединить с проводом TV-Cont ТВ тюнера)
BRAKE
Розовый (Провод ручного тормоза (-))
AMP-CONT
Зеленый (На включение внешнего усилителя (+))
REVERSE
Синий
(Для включения входа камеры (+))
ANT-CONT
Белый
(Управление радио антенны (+))
AD2
Фиолет (Не используется)
AD1
Серый
(Не используется)
BATT+12V-OUT
Желтый (Выход +12 B (MAX 500mA))
GND
Черный (Выход масса)
CCD+12V-OUT
Оранж
(Не используется)
CC
CCD-IN
Желт
(Вход камеры)
CDC-IN
Оранж
(Вход чейнджера)
FR-OUT
Красный (Фронт правый аудио выход)
FL-OUT
Белый
(Фронт левый аудио выход)
RR-OUT
Красный (Тыл правый аудио выход)
RL-OUT
Белый
(Тыл левый аудио выход)
WOOF-OUT
Черный (Выход на сабвуфер)
R-IN
Красный (Вход аудио правый)
L-IN
Белый
(Вход аудио левый)
V-IN
Желтый (Вход видео)
DVD-R-OUT
Красный (DVD правый аудио выход)
WWW.CARAUDIO.SU
DVD-L-OUT
Белый
(DVD левый аудио выход)
AA
BB
CC
