ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ
EAU01579
Поддержка мотоцикла
Поскольку эта модель не обору-
дована центральной подставкой,
соблюдайте указанные ниже
меры предосторожности при сня-
тии переднего или заднего коле-
са или при проведении каких-
либо других операций техниче-
ского обслуживания, при которых
мотоцикл должен стоять верти-
кально.
Перед проведением каких бы то
ни было работ по техническому
обслуживанию мотоцикла, он
должен быть устойчиво установ-
лен на горизонтальной площад-
ке. Для обеспечения устойчиво-
го положения мотоцикла под его
двигатель можно установить
прочный деревянный ящик.
Как проводить техническое об-
служивание переднего колеса
1. Обеспечьте устойчивость зад-
ней части мотоцикла, исполь-
зуя специальную мотоциклет-
ную стойку, а если ее нет, то
установив домкрат под раму
мотоцикла перед задним ко-
лесом.
2. Поднимите переднее колесо
над землей при помощи мото-
циклетной стойки.
Как проводить техническое об-
служивание заднего колеса
Приподнимите заднее колесо над
землей, используя мотоциклет-
ную стойку, а если ее нет, то ус-
тановив домкраты либо с обеих
сторон рамы перед задним коле-
сом, либо с обеих сторон качаю-
щегося рычага.

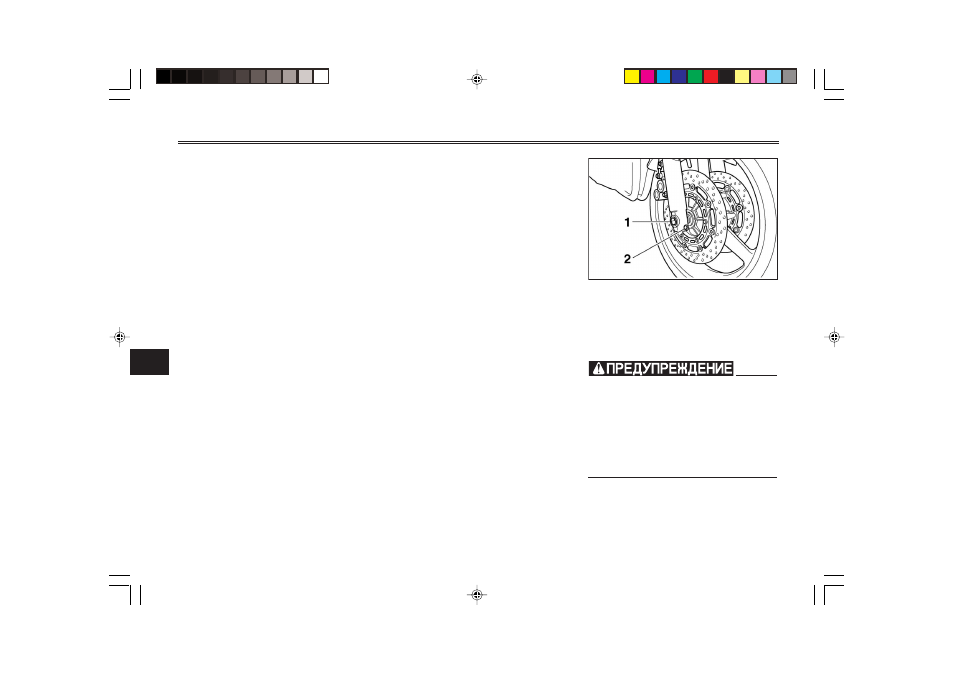

1. Ось колеса
2. Стяжной болт оси переднего колеса.
EAU01617
Переднее колесо
Как снять переднее колесо
EW000122
8
8
8
8
8
Рекомендуется по поводу
технического обслуживния
колеса обращаться к диле-
ру фирмы “Ямаха”.
8
8
8
8
8
Обеспечьте надежную опору
мотоцикла для исключения
его падения.
1. Ослабьте стяжной болт оси
переднего колеса и болты
крепления тормозной скобы.
