Инструкция по эксплуатации Yamaha TDM900 (2003)
Страница 33
3-16
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
3. Для того, чтобы увеличить
депфирующее усилие, продол-
жайте вращать винты в на-
правлении a. Третий щелчек
после минимальной установ-
ки соответствует макси-
мальной установке. Если про-
должать вращать винт в на-
правлении a, то он сделает
пол-оборота прежде, чем вер-
нуться к минимальной уста-
новке.
ПРИМЕЧАНИЕ :
Следите за тем, чтобы регулиро-
вочный винт был установлен в
одно из четырех положений ус-
тановки.
Минимальная
(мягкая)
Стандартная
Максимальная
(жесткая)
Положение
1
2
4
EAU04930
Регулировка узла амортиза-
тора
Этот узел амортизатора обору-
дован кольцом регулировки
предварительного натяга пружи-
ны и ручками регулировки уси-
лий демпфирования отбоя и сжа-
тия.
EC000015
Ни в коем случае не поворачи-
вайте регулировочный механизм
за пределы максимальной или
минимальной установки.

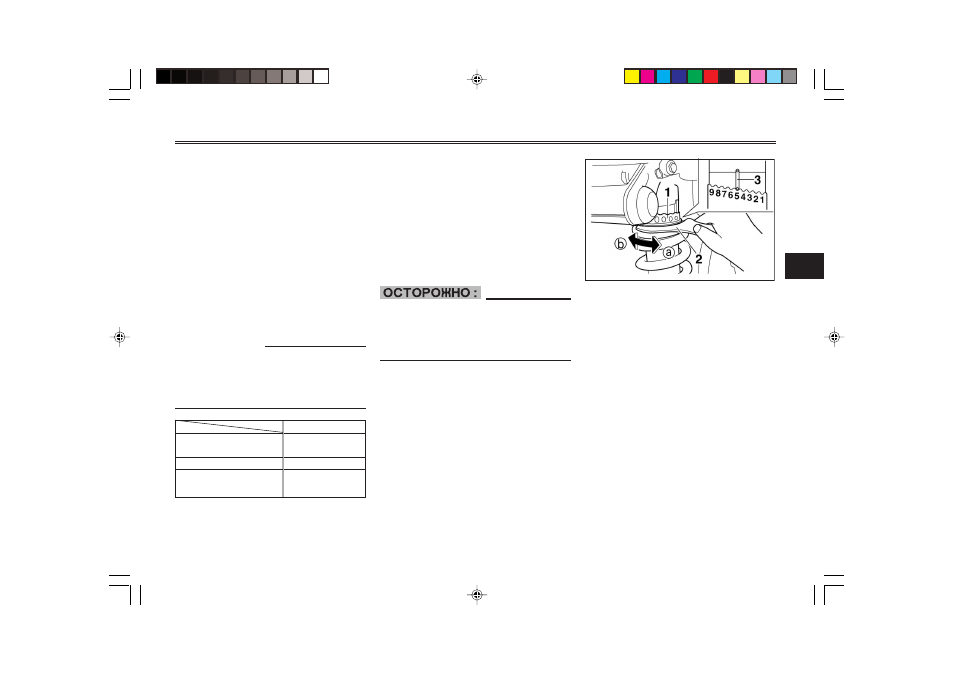

1. Кольцо регулировки предварительного на-
тяга пружины
2. Специальный ключ
3. Индикатор положения
Предварительный натяг пружи-
ны
Для того, чтобы увеличить пред-
варительный натяг пружины и
таким образом увеличить жест-
кость подвески, поворачивайте
регулировочное кольцо в на-
правлении a. Для уменьшения
предварительного натяга пру-
жин, а значит и для уменьшения
жесткости подвески, поворачи-
вайте кольцо в направлении b.
