Инструкция по эксплуатации Yamaha TDM900 (2003)
Страница 58
6-7
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

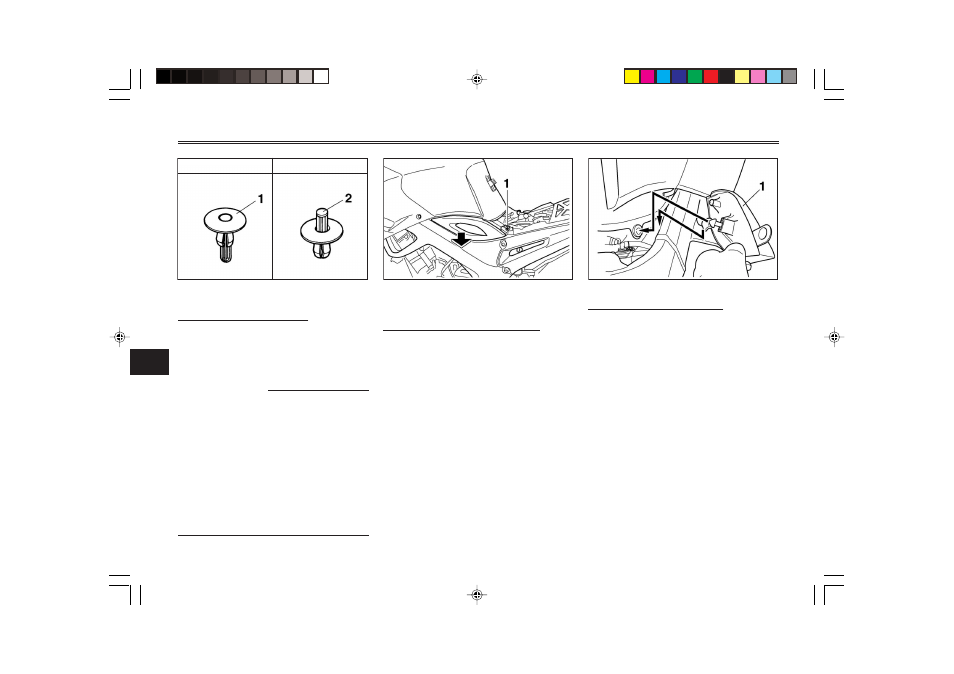

1. Быстродействующий пистон
2. Стержень
Как установить щиток
Установите щиток на место и за-
крепите его винтами и быстро-
действующим пистоном.
ПРИМЕЧАНИЕ :
Для того, чтобы установить бы-
стродействующий пистон, вы-
двиньте его центральный стер-
жень наружу так, чтобы он высту-
пал из головки пистона, вставь-
те пистон в щиток, а затем вда-
вите выступающий центральный
стержень внутрь так, чтобы он
оказался заподлицо с головкой
пистона.
После снятия
Перед установкой
1. Винт
EAU03317
Панели А и В
Как снять одну из панелей
1. Снимите соответствующий
щиток А или В. (Описание опе-
раций снятия и установки
щитков приведено на стр. 6-6.)
2. Снимите сиденье. (Описание
операций снятия и установки
сиденья приведено на стр. 3-
13.)
3. Выверните винт и снимите
панель.
1. Панель В
Как установить панель
1. Установите панель на место
и закрепите ее винтом.
2. Установите сиденье и щиток.
