5
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.5 блока (вход напряжения питания 220В).
3. К линейным входам поз.3 подключите выходы музыкальных источников.
4. К клеммам поз.4 подключите линейные входы усилителей.
5. К клеммам поз.7 подключите управляющие сухие контакты.
6. К линейным входам поз.1,2 подключите выходы источников аварийного сигнала.
7. К микрофонному входу поз.7 на передней панели подключите микрофон.
8. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
9. Включите питание сетевым выключателем поз.2. на передней панели. При этом должен
загореться светодиод поз. 1.
10. Отрегулируйте уровни аудио сигналов при помощи ручек управления поз. C, поз. 4. передней
панели.
Технические характеристики
Напряжение питания
220 (+10% -15%) В АС, 50 Гц
Потребляемая мощность 35 Вт
Количество каналов 6
Уровень сигнала на микрофонном входе 70мВ/600Ом
Уровень сигнала на линейном входе 1В/10кОм
Уровень сигнала на аварийном входе 1,2В/10кОм
Частотный диапазон 100Гц-15кГц
Сигнал/Шум Не хуже 85дБ
Температура функционирования +1°C +50°C
Относительная влажность Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm) 484*350*88 мм
2
Вес, 5,5 кГ

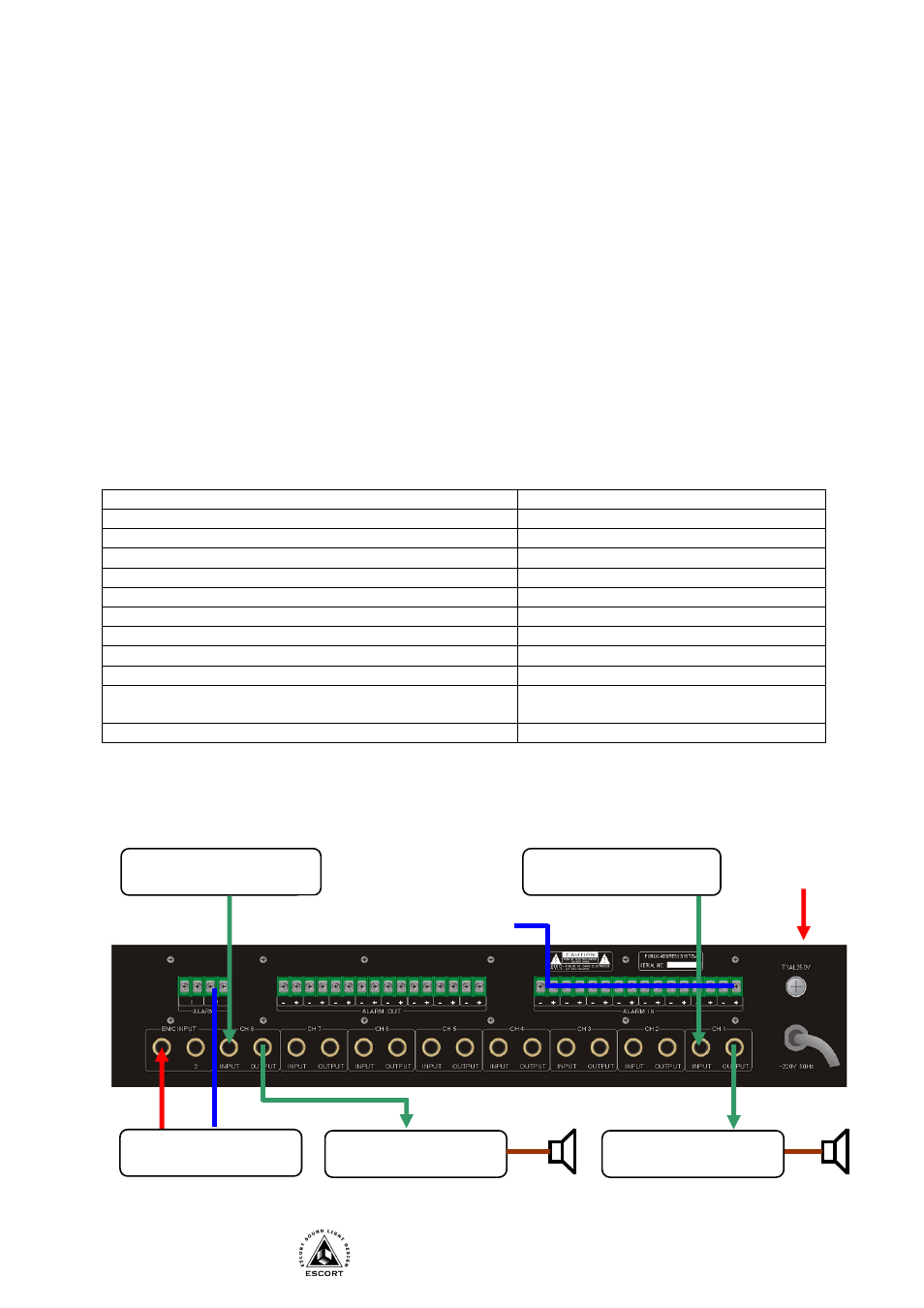

Типовая схема включения
CD-проигрыватель 1
Усилитель 8 Аварийная панель
CD-проигрыватель 8
Усилитель 1
Управляющий сигнал
