Назначение
Предварительный 8-ми канальный усилитель Т-6240 (далее – блок) входит в состав системы
оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного
оповещения и музыкальной трансляции на базе дополнительного оборудования.
Данный блок предназначен для предварительного усиления звукового сигнала от музыкальных
источников. К данному блоку может быть подключено до 8-ми источников аудио сигнала, уровень
каждого из которых регулируется при помощи ручек на передней панели. Данные сигналы имеют
самый низкий приоритет.
Более высокий приоритет имеет микрофонный вход на передней панели. Сигнал с микрофона
поступает в любой из 8-ми каналов. Выбор канала осуществляется нажатием кнопки на передней
панели, музыкальная трансляция в этом канале прекращается до тех пор, пока данная кнопка
остается нажатой.
Самый высокий приоритет имеют входы EMC INPUT 1,2. К входу EMC INPUT 2, подключается
источник звукового сигнала. Сигнал с данного входа поступает в выходной канал, номер которого
соответствует номеру сухого контакта поступившего на вход разъема ALARM IN.
Звуковой сигнал поданный на вход EMC INPUT 1 задней панели поступает на все восемь выходов (во
все 8 каналов). При этом все аудио сигналы, присутствующие в данных каналах приглушаются.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные функции
- 8 не зависимых каналов.
- Полуавтоматический, автоматический режимы.
- 3 приоритета оповещения.
- Аварийное оповещение со звукового источника по всем каналам.
- Аварийное оповещение со звукового источника в каналы, соответствующие номерам входных
управляющих сигналов.
- Оповещения с помощью микрофона.
- Выбор направления (канала) для микрофона при помощи встроенного селектора каналов на
передней панели.
- Подключение 8 музыкальных источников.
- Регулировка уровня звука в каждом канале.
- 8 входных разъемов (сигналы управления, сухой контакт).
- 8 выходных разъемов (ретрансляция входных сигналов управления сухой контакт).
- 2 контрольных выходных разъема (сухой контакт).
Основные органы управления и коммутации

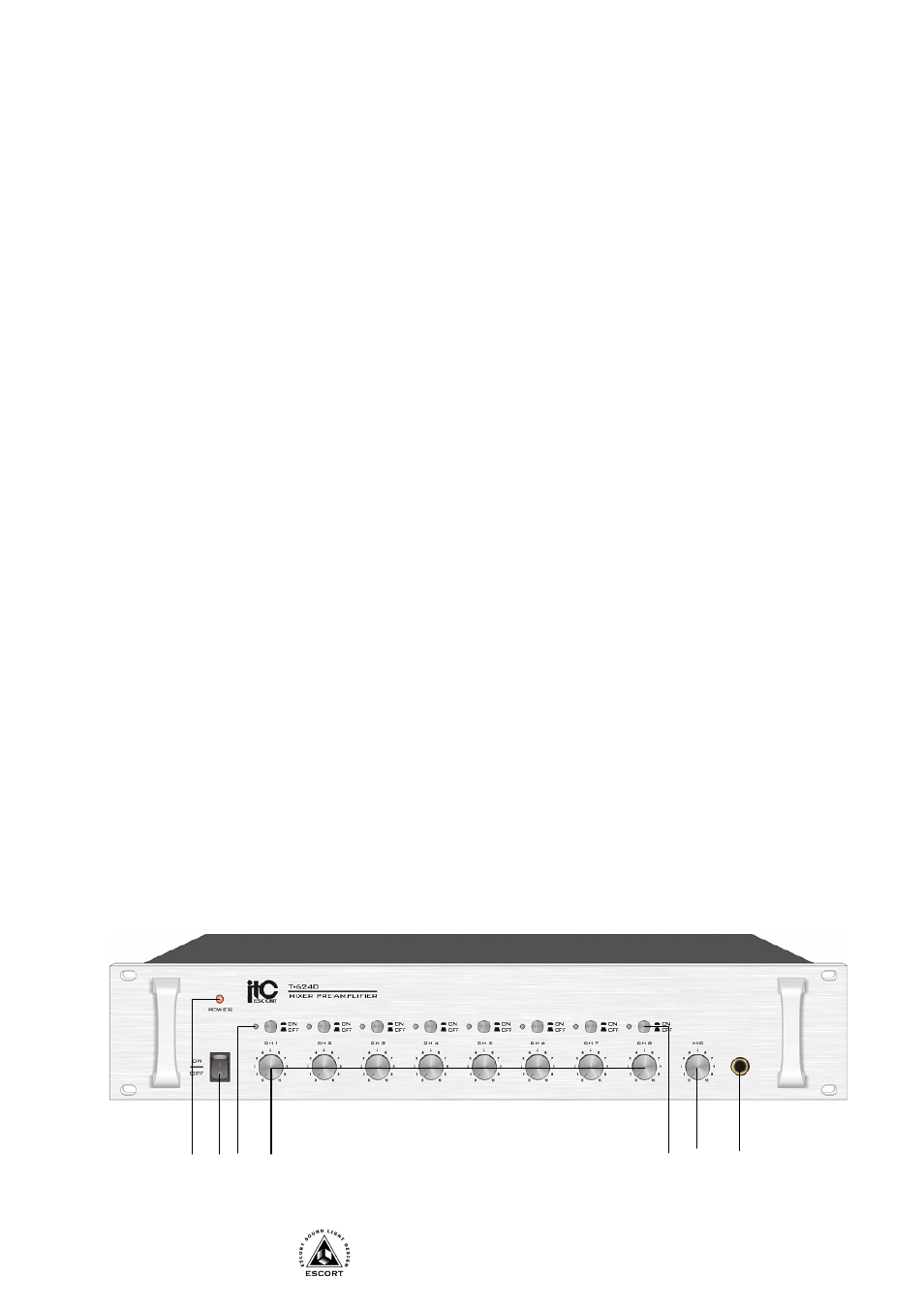

Передняя панель
1 2 7 3 6 4 5
