4
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
1.
ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2.
КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3.
ИНДИКАТОР ВКЛЮЧЕНИЯ ВХОДА - Индикатор загорается при включении микрофонного
входа 4 MIC на соответствующий выход CH 1 ~ CH 8.
4.
РЕГУЛЯТОРЫ CH 1 ~ CH 8 – Используются для настройки громкости звучания входов CH 1 ~
CH 8.
5.
КНОПКИ ON/OFF - Используются для включения/выключения микрофонного входа 4 MIC на
соответствующий выход CH 1 ~ CH 8.
6.
РЕГУЛЯТОР MIC - Используется для настройки громкости звучания входа 4 MIC.
7.
РАЗЪЕМ MIC – Микрофонный вход MIC (TRS). Данный вход имеет средний приоритет.

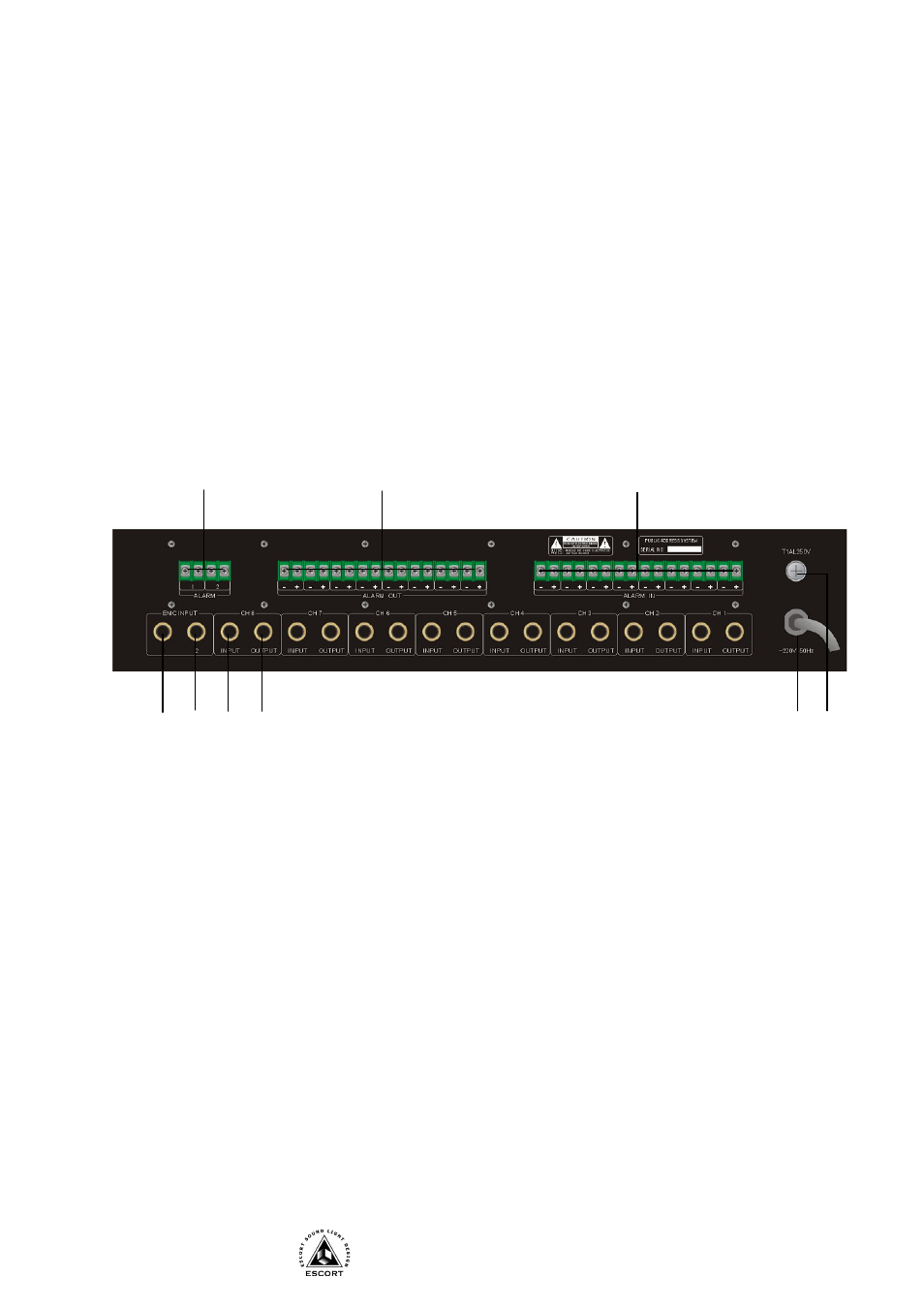

Задняя панель
1.
РАЗЪЕМ EMC INPUT 1 – Аварийный линейный вход (TRS), активируется по приходу звукового
сигнала и замещает сигналы во всех 8 каналах. Данный вход имеет высокий приоритет.
2.
РАЗЪЕМЫ EMC INPUT 2 – Аварийный линейный вход (TRS). Звуковой сигнал с данного входа,
поступит в выходной канал, соответствующий номеру контакта, замкнутого на разъеме поз. 7.
Данный вход имеет высокий приоритет.
3.
РАЗЪЕМЫ CH 1 ~ CH 8 INPUT – Линейные входы CH 1 ~ CH8 (TRS). Данный вход имеет низкий
приоритет.
4.
РАЗЪЕМЫ CH 1 ~ CH 8 OUTPUT – Линейные выходы CH 1 ~ CH8 (TRS).
5.
ШНУР ПИТАНИЯ - Шнур для подключения к сети переменного тока.
6.
КРЫШКА ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного
тока. При перегорании последнего, замените предохранителем того же типа. При
продолжительном выгорании обратитесь в службу ремонта.
7.
РАЗЪЕМ ALARM IN – 8 Входов сигналов управления «сухой контакт».
8.
РАЗЪЕМ ALARM OUT – 8 Выходов сигналов управления «сухой контакт» на последующие
блоки. На данном выходном разъеме возникает сухой контакт поступивший на соответствующий
вход поз. 7.
9.
РАЗЪЕМЫ ALARM - Выходы управляющего сигнала «сухой контакт» на последующие блоки. На
данных разъемах, возникают сигналы (сухие контакты), при поступлении управляющего сигнала
на любой из входов разъема поз. 7 (ALARM IN).
1
2
3
5
4
7
6
8
9
