8. К клеммам поз.6 подключите линии громкоговорителей.
9. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
10. Включите питание сетевым выключателем поз.2. на передней панели. При этом должен
загореться светодиод поз. 1.
Технические характеристики
Напряжение питания
220 (+10% -15%) В АС, 50 Гц
Потребляемая мощность
30 Вт
Уровень сигнала на линейных входах
1В/10кОм
Выходной сигнал
150В/20А
Порог чувствительности по входу
5мВ/100мс
Порог чувствительности по выходу
50мВ/20мс
Цикл проверки
500мс/6 раз
Температура функционирования
+1°C +50°C
Относительная влажность
Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm)
484*350*88 мм
2
Вес,
7,5 кГ

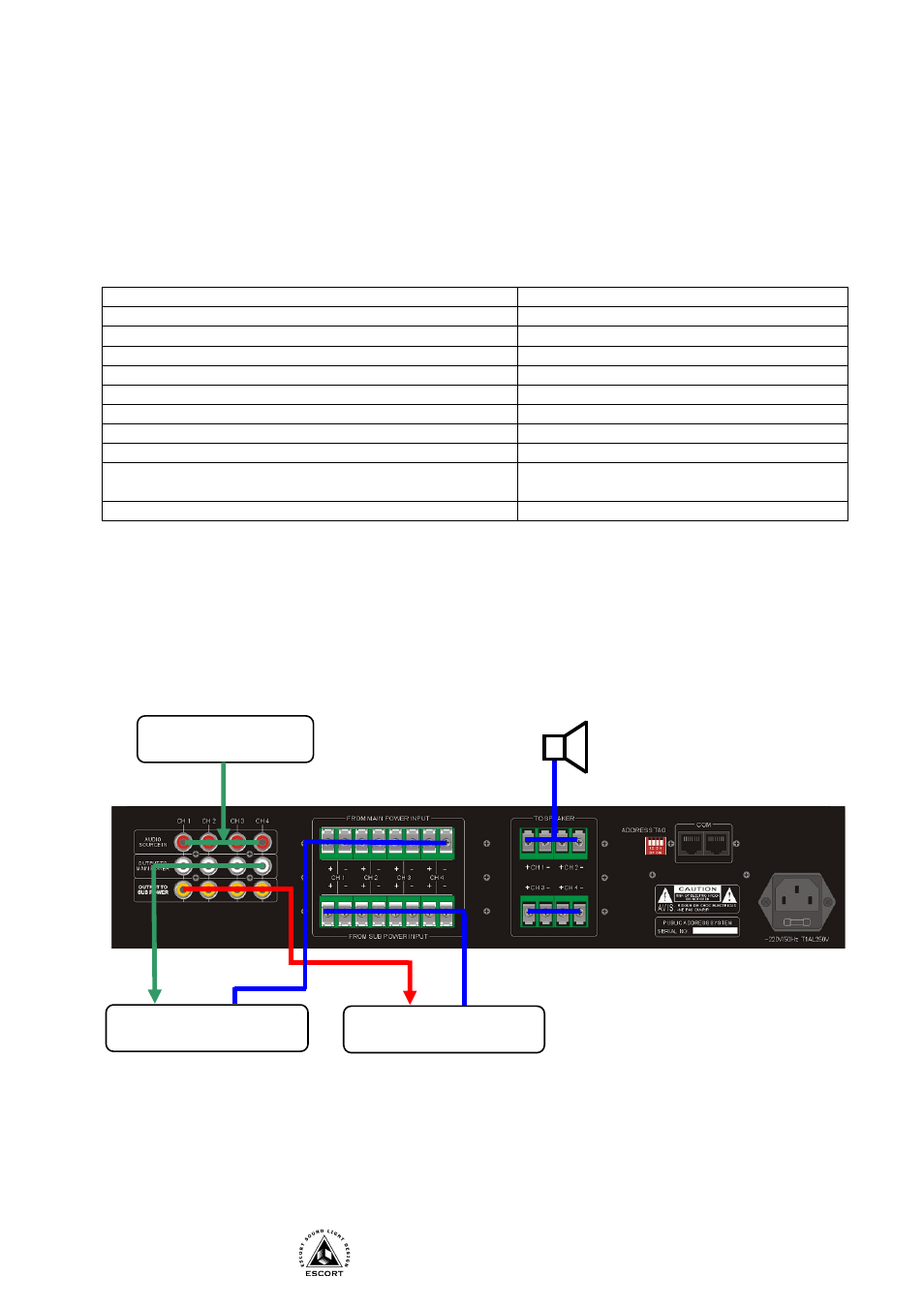

Типовая схема включения
Предусилитель
Резервный усилитель
Основной усилитель
