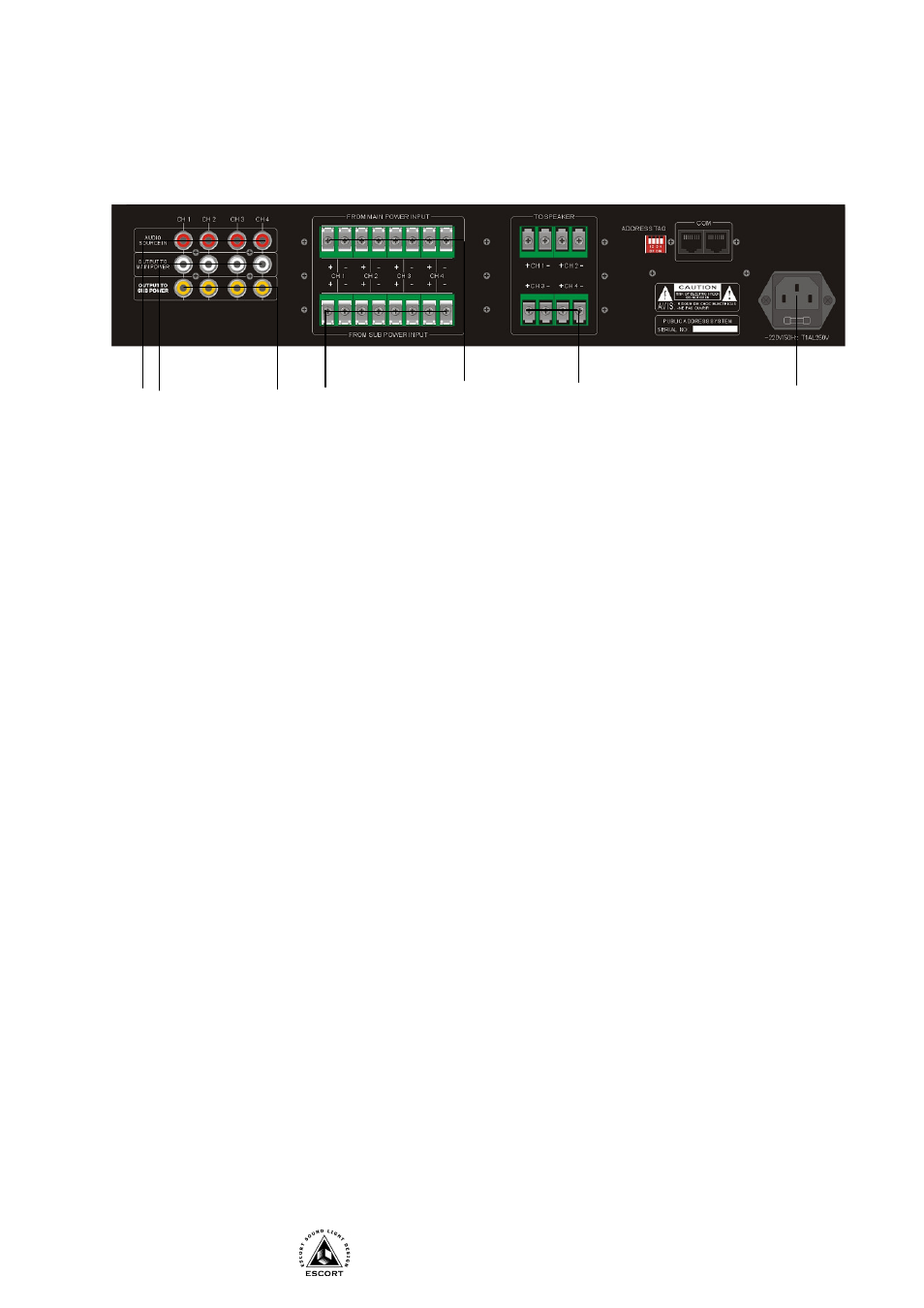

Задняя панель
1. РАЗЪЕМЫ AUDIO SOURCE IN – Линейные входы (RCA).
2. РАЗЪЕМЫ OUTPUT TO MAIN POWER – Линейные выходы (RCA) на основные усилители.
3. РАЗЪЕМЫ OUTPUT TO SUB POWER – Линейные выходы (RCA) на резервные усилители.
4. КЛЕММЫ FROM SUB POWER INPUT – Входы 100 В от резервных усилителей.
5. КЛЕММЫ FROM MAIN POWER INPUT – Входы 100 В от основных усилителей.
6. КЛЕММЫ TO SPEAKER - Выходы 100 В.
7. РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
Рекомендации
1. Подключите все периферийное оборудование.
2. Включите источник сигнала, основные и резервные усилители. Аттенюаторы основных и
резервных усилителей установите в одинаковое положение.
3. Включите блок контроля.
4. В нормальном режиме работы попробуйте выключить основной усилитель – резервный усилитель
должен заместить его. Теперь включите основной усилитель - резервный усилитель должен
вернуться в исходное состояние.
5. Процесс резервирования сопровождается не громкими звуковыми сигналами.
6. В случае, если усилители по какой-либо причине не замещаются - блок контроля выдает длинный
звуковой сигнал, сигнализирующий о проблеме.
ВНИМАНИЕ: На данный прибор должен поступать входной линейный звуковой сигнал с уровнем
~0дБ. Прибор работает как компаратор по входу и по выходу. При использовании усилителей с
самостоятельной регулировкой уровней сигналов, необходимо быть внимательным. А именно если
Вы меняете уровень на основном усилителе, не забывайте выставить тот же уровень и на
резервном. Мигание индикаторов на передней панели может быть вызвано как резким изменением
уровня звука, так и его пропаданием. И в этом случае мигание не означает не исправность, а
является сигналом о пропадании звука.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.7 блока (вход напряжения питания 220В).
3. Линейные входы поз.1 соедините с выходами микшера Т-6201.
4. К клеммам поз.2 подключите линейные входы основных усилителей.
5. К клеммам поз.3 подключите линейные входы резервных усилителей.
6. К клеммам поз.4 подключите 100В выходы основных усилителей.
7. К клеммам поз.5 подключите 100В выходы резервных усилителей.
