Назначение
Блок автоматического резервирования усилителей Т-6226 (далее – блок) входит в состав системы
оповещения “ITC-ESCORT” и используется для построения систем автоматического аварийного
оповещения и музыкальной трансляции на базе дополнительного оборудования.
К данному блоку может быть подключено до 4 основных и до 4-х резервных усилителей.
Данный блок резервирует работу усилителей, как по входу, так и по выходу.
Блок работает в автоматическом режиме. В этом режиме блок самостоятельно определяет
пропадание сигнала по входу или по выходу основного усилителя и подключает резервный.
Основные и резервные усилители при этом должны быть заранее подключены к данному блоку и
включены по питанию.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

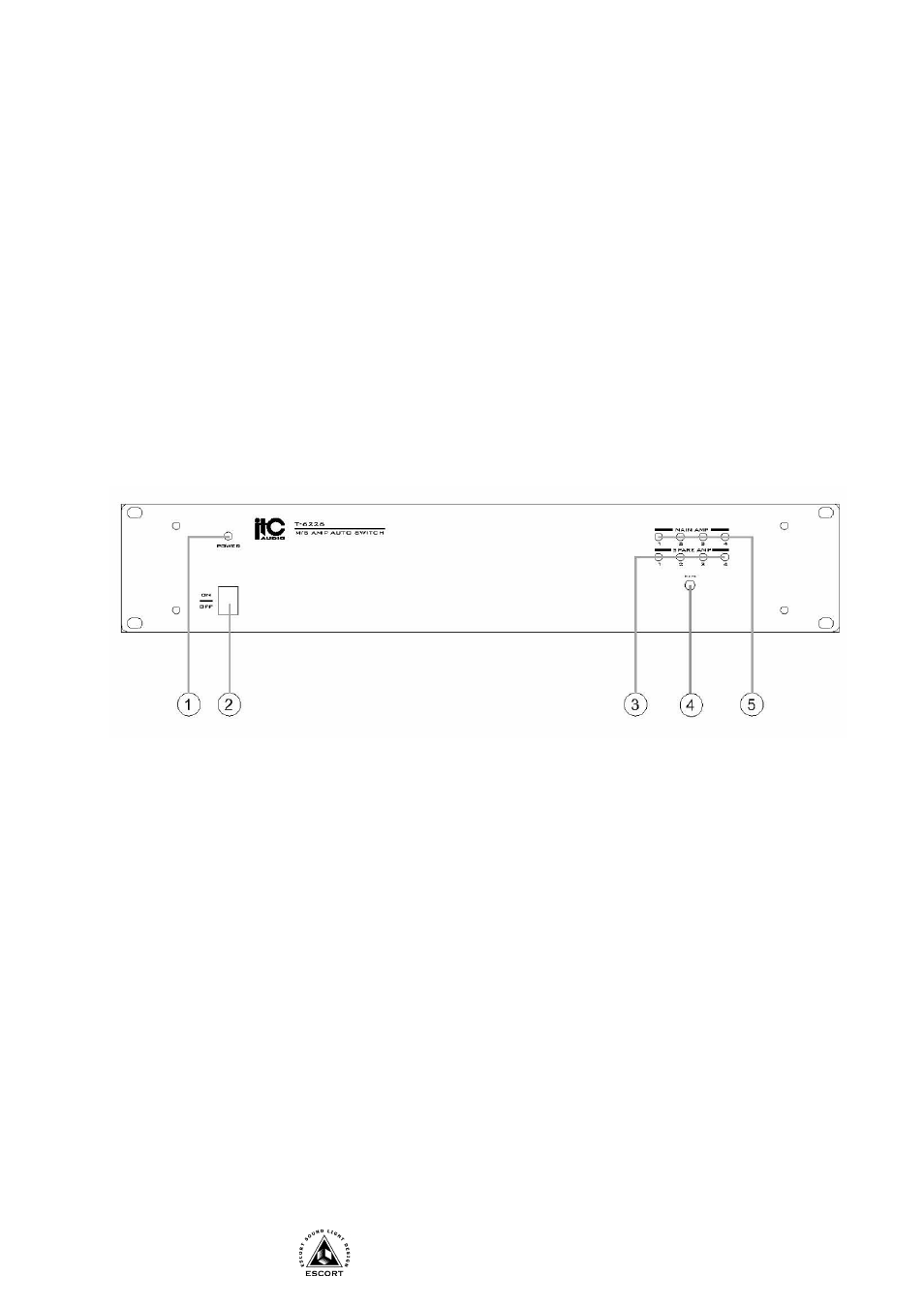

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ИНДИКАТОРЫ СОСТОЯНИЯ РЕЗЕРВНЫХ УСИЛИТЕЛЕЙ – Каждый индикатор соответствует
своему номеру усилителя. Индикатор горит в нормальном режиме и при нормальном
функционировании основного усилителя. При неисправности основного усилителя, индикатор
начинает мигать. Это означает, что усилитель начал выполнять свои функции. Если индикатор не
горит, это означает, что резервный усилитель выключен или не исправен.
4. КНОПКА MUTE – Кнопка сброса аварийного режима.
5. ИНДИКАТОР СОСТОЯНИЯ ОСНОВНЫХ УСИЛИТЕЛЕЙ – Каждый индикатор соответствует
своему номеру усилителя. Индикатор горит при нормальной работе усилителя. Если индикатор
мигает, то это означает, что с усилителем возникли проблемы, а именно он не работает или
отсутствует, или не достаточный уровень входного сигнала, или проблемы по выходу. При этом
функции основного усилителя принимает на себя резервный усилитель. Индикатор резервного
усилителя также начинает мигать, свидетельствуя о проблеме в системе. Если индикатор не
горит, то это означает отсутствие входного сигнала.
