5
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru
8. Клемма поз.5 используются для управления блоком Т-6216.
9. ВНИМАНИЕ: При использовании одного усилителя в музыкальном и аварийном режимах,
подключите 100В выход усилителя к ко всем клеммам “+” поз. 1,8 (“COM” усилителя соедините с
клеммами “-“ поз. 1,8).
10. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
11. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
Технические характеристики
Напряжение питания
220 (+10% -15%) В АС, 50 Гц
Количество зон 10
Потребляемая мощность 40 Вт
Ток нагрузки (на 1 реле) До 15 А
Количество коммутационных реле 20
Параметры реле
-напряжение коммутации
- коммутируемый ток
250В АС
15А
Температура функционирования +1°C +50°C
Относительная влажность Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm) 484*350*88 мм
2
Вес, 6,4 кг

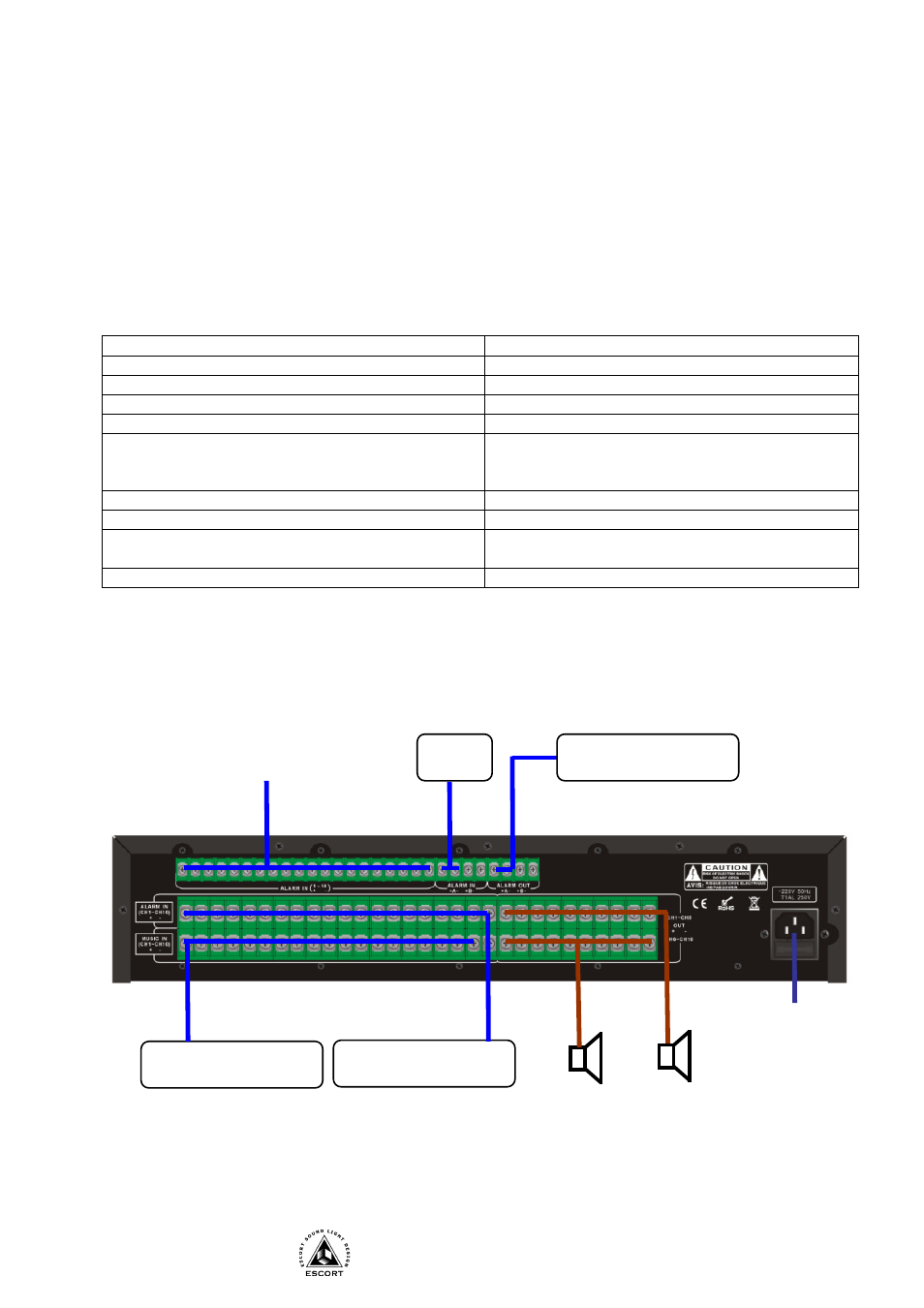

Типовая схема включения
Усилители (1-10)
Распред питания Сигналы управления
Усилители (1-10)
БЦЗ
CH6-10 CH1-5
220V
1 канал 2 канал
