Назначение
Селектор зон Т-6217 (далее – блок) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Данный блок предназначен для коммутации (подключения) 100В выходов усилителей к нужной
линии громкоговорителей. К данному блоку может быть подключено до 20-ти усилителей мощности
(10 музыкальных и 10 аварийных). Мощность каждого усилителя не должна превышать 1500Вт. К
выходу данного блока может быть подключено до 10-ти линий громкоговорителей, мощность
каждой из которых не должна превышать 1000Вт.
Данный блок может работать в 3-х режимах (название режимов условно): музыкальный, аварийный,
комбинированный.
1) В музыкальном режиме усилители подключаются к музыкальным входам (клеммы MUSIC IN)
блока. Выход усилителя коммутируется с нужной линии громкоговорителей, путем нажатия
кнопок на передней панели блока.
2) В аварийном режиме усилители подключается к аварийным входам (клеммы ALARM IN) блока.
Выходы усилителей коммутируется с нужной линии громкоговорителей, путем подачи
управляющего сухого контакта на аварийный вход (ALARM IN) блока.
Вариант одновременного использования 2-х групп усилителей позволяет реализовать т.н. “вариант
не отключаемой музыкальной трансляции”, при котором объявление (например) с микрофонной
консоли в одни зоны, не прерывает музыкальной трансляции в других зонах.
3) При использовании 1 усилителя, он подключается одновременно ко всем входам.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

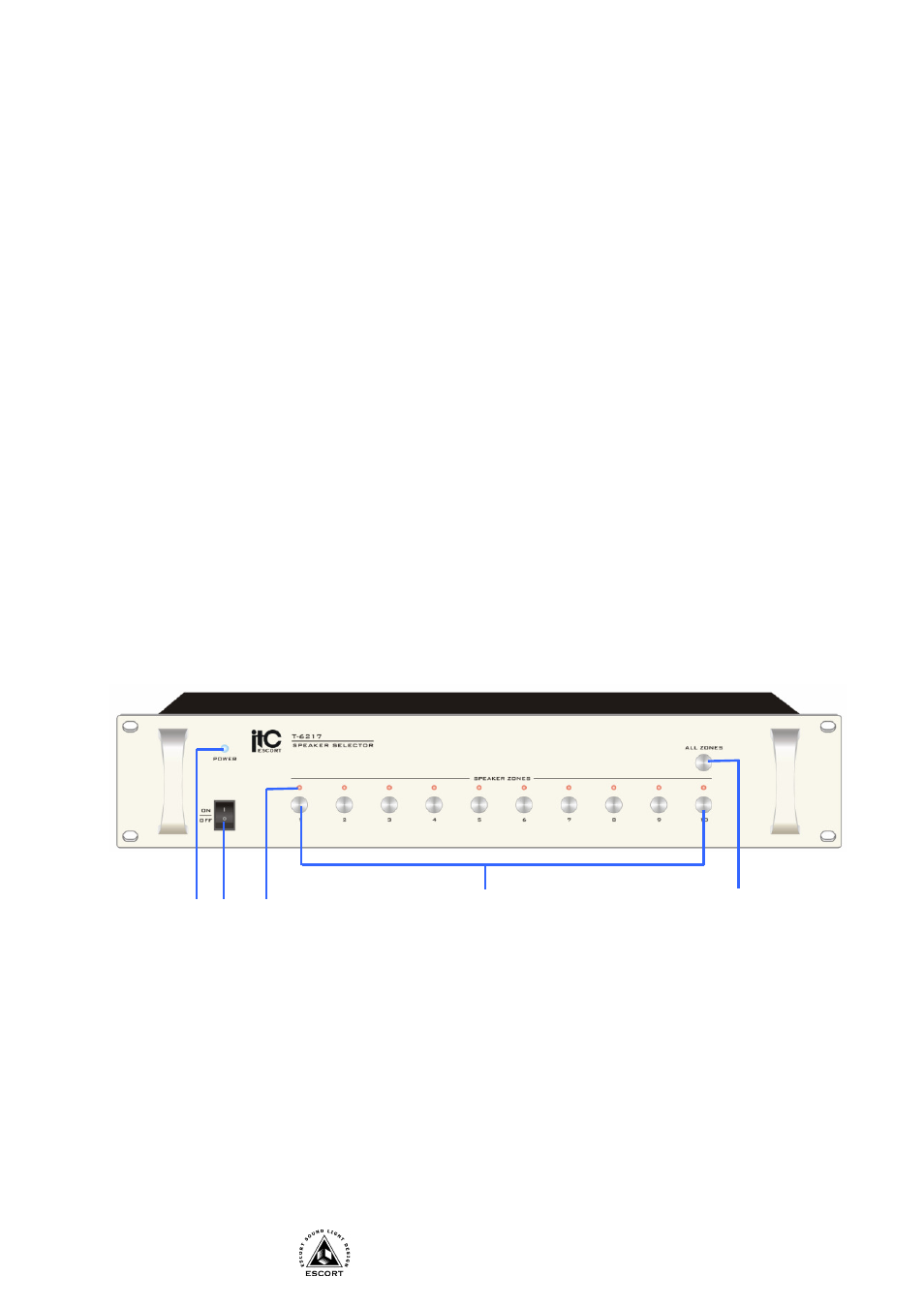

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. ИНДИКАТОР ВКЛЮЧЕНИЯ ЗОНЫ - Индикатор загорается красным цветом при поступлении
управляющего сигнала (сухой контакт) на вход ALARM IN, зеленым цветом при выборе зоны,
путем нажатия кнопки поз. 4.
4. КНОПКИ СЕЛЕКТОРА ЗОН - Нажатие этой кнопки подключает соответствующую зону.
5. КНОПКА ALL ZONES - Нажатие этой кнопки включает все зоны.
1 2
3
4
5
