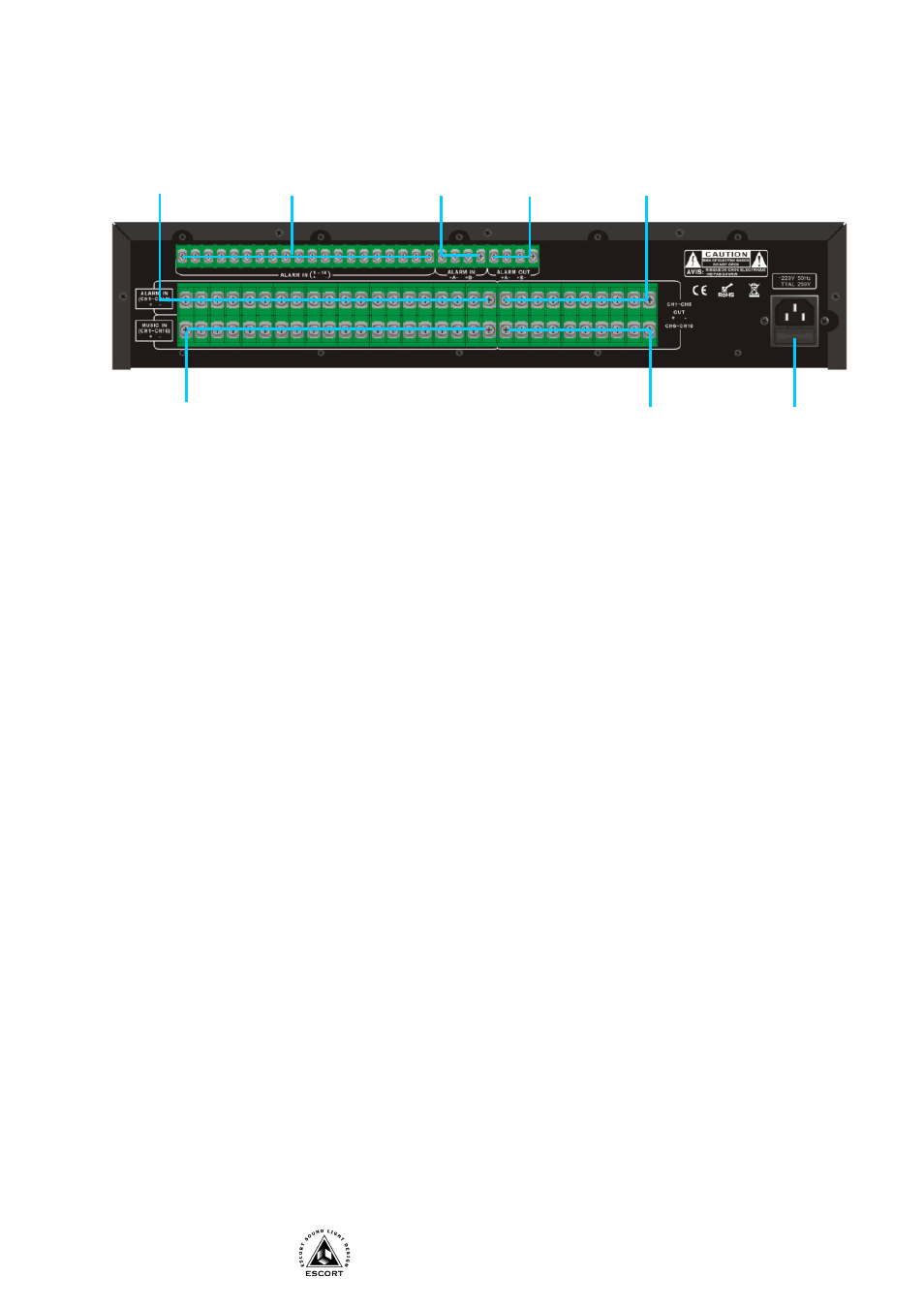

Задняя панель
1.
КЛЕММЫ MUSIC IN CH1-CH10 - Входные клеммы для подключения 10-ти музыкальных
усилителей (100 В линия). При нажатии кнопки CH1-CH10 на передней панели происходит
коммутация (подключение) выхода усилителя (входные клеммы СН1-СН10) к
соответствующей линии (клеммы СН1-СН10), поз.2.
2. КЛЕММЫ CH6 ~ CH10 – Выходы (клеммы) для подключения линий (c 6 по 10)
громкоговорителей.
3. РАЗЪЕМ ПИТАНИЯ 220V/50HZ - Гнездо для подключения шнура сети переменного тока.
4. КЛЕММЫ CH1 ~ CH5 – Выходы (клеммы) для подключения линий (с 1 по 5)
громкоговорителей.
5. РАЗЪЕМЫ ALARM OUT A, B - Выходы управляющего сигнала «сухой контакт» на
последующие блоки. Сухой контакт возникает на данных клеммах, при его появлении на
клеммах поз.6.
6. КЛЕММЫ ALARM IN A, B – Входы управляющего сигнала «сухой контакт». При замыкании
данного входа происходит коммутация аварийных усилителей (1-10), поз.8, к выходным
клеммам (линиям), поз.2,4.
7. РАЗЪЕМ ALARM IN (1-10) – Вход управляющего сигнала «сухой контакт». Подача контакта
на соответствующий вход (1-10), включает реле, коммутирующее клеммы ALARM IN (CH1-
CH10) на выходные клеммы, поз. 2,4.
8. КЛЕММЫ ALARM IN CH1-CH10 - Входные клеммы для подключения 10-ти аварийных
усилителей (100 В линия). При подаче сухого контакта на клеммы (1-10) поз.7, происходит
коммутация (подключение) выхода усилителя (входные клеммы СН1-СН10) к
соответствующей линии (выходные клеммы СН1-СН10), поз.2.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.3 блока (вход напряжения питания 220В).
3. К клеммам поз.2,4 подключите линии громкоговорителей.
4. К клеммам поз.1 подключите 100В выходы музыкальных усилителей (“COM” усилителя
соедините с клеммой “-“, “100В” усилителя с клеммой “+”).
5. К клеммам поз.8 подключите 100В выход аварийного усилителя (“COM” усилителя соедините с
клеммой “-“, “100В” усилителя с клеммой “+”).
6. К клеммам поз.7 подключите управляющие сухие контакты.
7. Клеммы поз.6 используются как управляющие сухие контакты для взаимодействия с другими
блоками.
1 2 3
4 5 6 7 8
