13. ВНИМАНИЕ: При переустановке адресов поз. 8 блок необходимо перезапустить вкл/выкл
питание).
14. ВНИМАНИЕ: При работе с блоком соблюдайте меры безопасности. Все подключения
необходимо проводить при выключенном автомате, через который напряжение питание
подается на данный блок.
15. Включите питание сетевым выключателем поз.2. При этом должен загореться светодиод поз.
1 на передней панели.
Технические характеристики
Напряжение питания
220 (+10% -15%) В АС, 50 Гц
Количество зон
10
Потребляемая мощность
40 Вт
Протокол управления от консолей
RS-422
Уровень сигнала на микрофонном входе
1,8мВ/600Ом
Уровень сигнала на линейном входе AUX
200мВ/10кОм
Частотный диапазон
20Гц-20кГц
Сигнал/Шум
Не хуже 85дБ
Ток нагрузки (на 1 реле)
До 15 А
Количество коммутационных реле
20
Параметры реле
-напряжение коммутации
- коммутируемый ток
250В АС
15А
Температура функционирования
+15°C +40°C
Относительная влажность
Не более 90 %
Габаритные размеры
Высота в Unit (1 Unit = 44 mm)
484*350*88 мм
2
Вес,
6 кГ

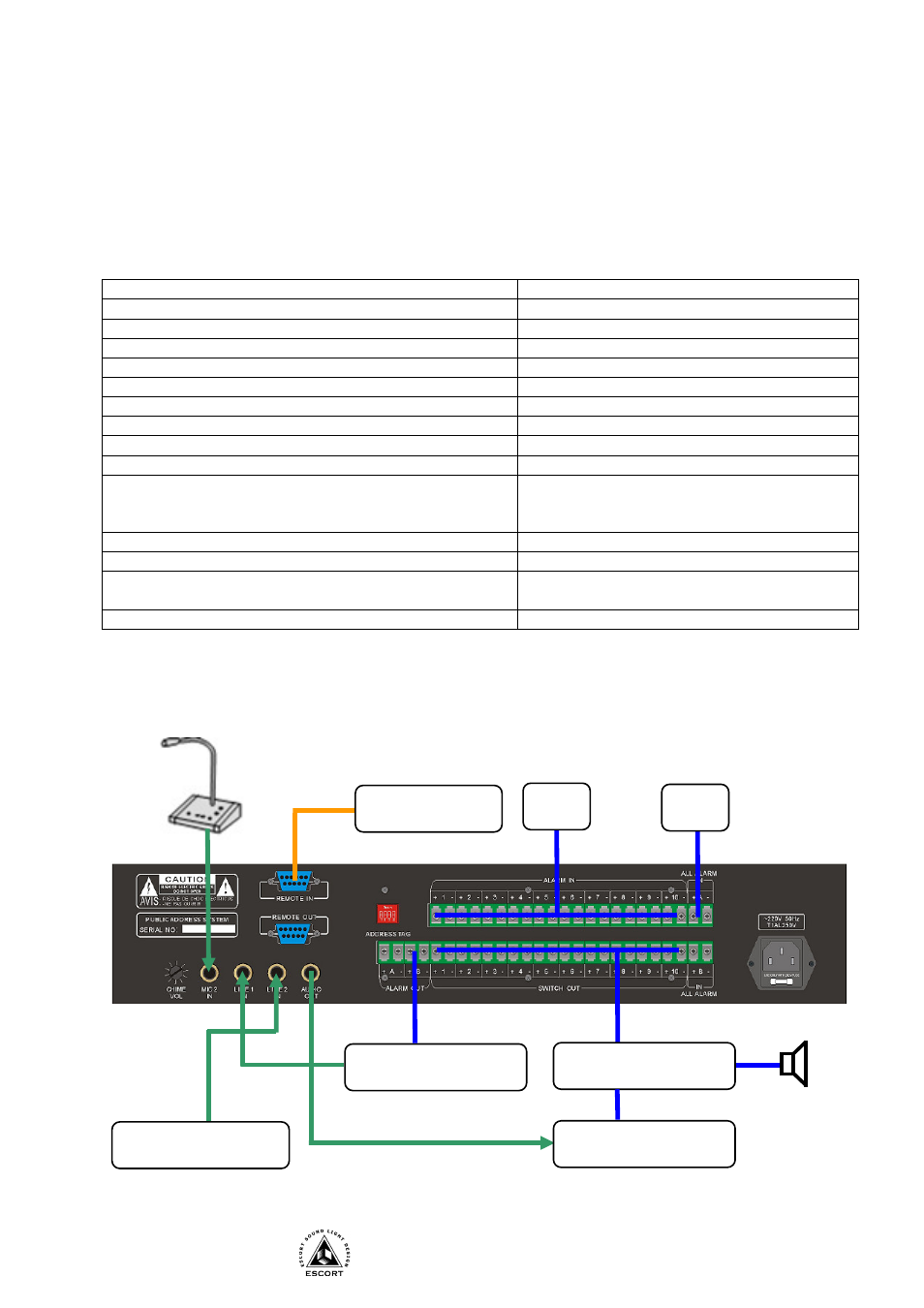

Типовая схема включения
Микр консоль
Усилитель
CD-проигрыватель
Селектор зон
Аварийная панель
ОПС
БЦЗ
