Назначение
Автоматический селектор зон Т-6212 (далее – блок) входит в состав системы оповещения “ITC-
ESCORT” и используется для построения систем автоматического аварийного оповещения и
музыкальной трансляции на базе дополнительного оборудования.
Данный блок одновременно работает как предварительный усилитель, и как селектор зон.
Как предварительный усилитель блок принимает и транслирует на выход 2 линейных и 2
микрофонных аудио-сигнала.
Блок имеет 3 аудио приоритета:
1) Аварийный аудио сигнал (LIN1).
2) Микрофонный сигнал (MIC1).
3) Низкий приоритет (LIN2, MIC2).
Как селектор зон, данный блок управляет другими устройствами, являющимися исполнительными
элементами (это блоки Т-6202, Т-6211, Т-6217, Т-6235). Управление сводится к формированию на
выходе данного блока, сухих контактов, для дальнейшей передачи их на другие блоки, с целью
включения нужных реле.
Управление осуществляется 3 режимами или способами, каждый из которых имеет свой приоритет:
1) Самый высокий приоритет имеют сухие контакты от ОПС, подключаемые к аварийному входу на
задней панели.
2) Средний приоритет имеют кнопки на передней панели.
3) Низкий приоритет имеют микрофонные консоли, подключаемые к данному блоку.
К данному блоку может быть подключено до 16 микрофонных консолей.
Каждому блоку назначается адрес, при помощи DIP-переключателей. Таких адресов может быть 16.
Это означает, что при помощи одной микрофонной, можно управлять 16-ю блоками Т-6212 и как
следствие 160 зонами.
Питание данного блока осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в рэковом 19’ корпусе, предназначенном для монтажа в стандартный
электротехнический шкаф.
Основные органы управления и коммутации

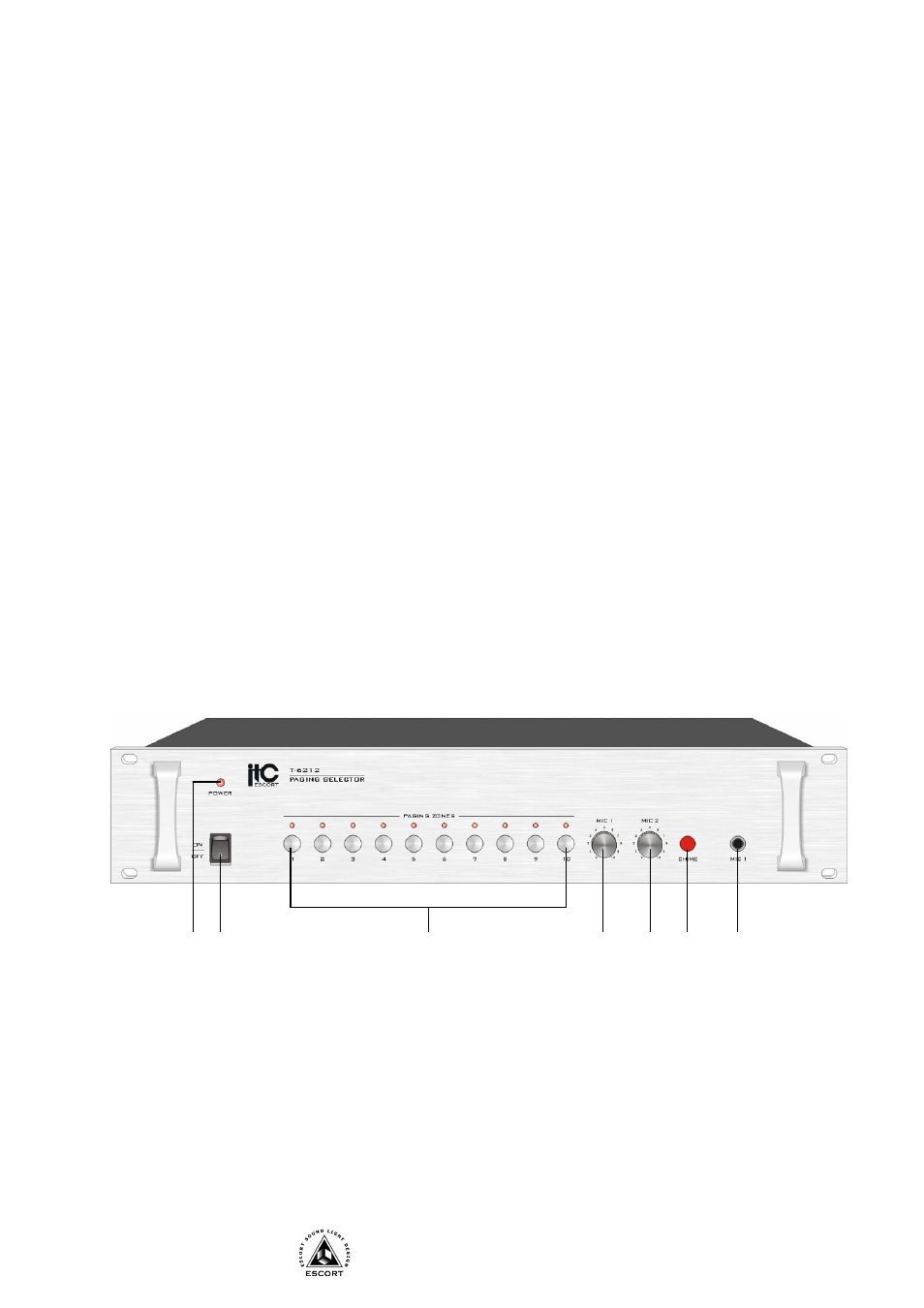

Передняя панель
1. ИНДИКАТОР ВКЛЮЧЕНИЯ ПИТАНИЯ - Индикатор загорается при включении питания.
2. КНОПКА POWER (СЕТЬ) - Нажатие этой кнопки в положение ON включает данное устройство.
3. КНОПКИ СЕЛЕКТОРА ЗОН - Нажатие этой кнопки подключает соответствующую зону.
4. РЕГУЛЯТОР MIC 1 - Используется для настройки громкости звучания микрофона,
подключенного ко входу 7 (MIC 1).
5. РЕГУЛЯТОР MIC 2 - Используется для настройки громкости звучания микрофона,
подключенного ко входу 2 (MIC 2 IN).
6. КНОПКА CHIME (ЗВОНОК) - Нажатие этой кнопки подает сигнал привлечения внимания.
7. РАЗЪЕМ MIC 1 – Микрофонный вход MIC 1 (второй приоритет) (TRS).
1 2 7 3 4 5 6
