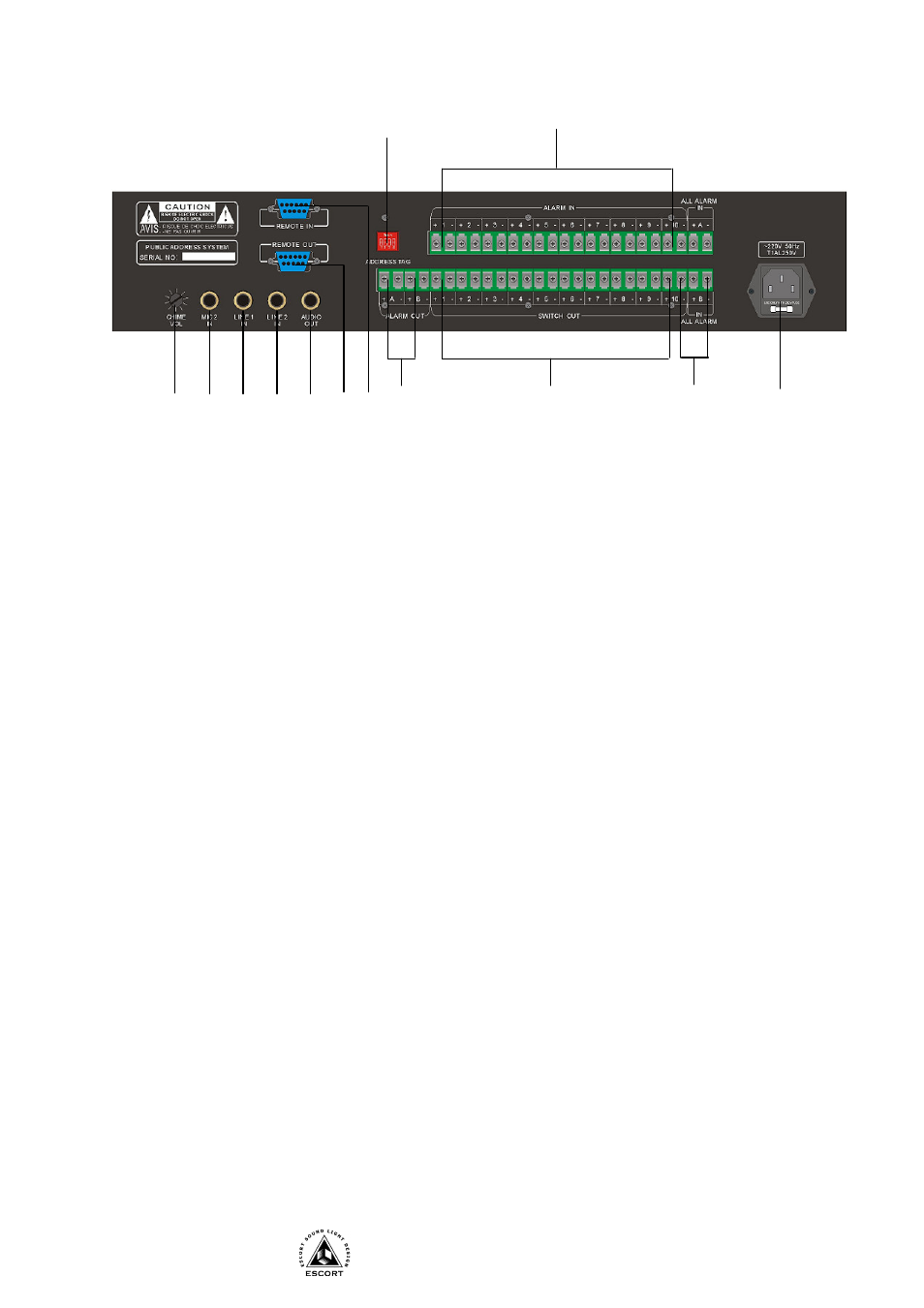

Задняя панель
1.
РЕГУЛЯТОР CHIME VOL - Используется для настройки громкости сигнала привлечения
внимания от кнопки 6 (CHIME).
2.
РАЗЪЕМ MIC 2 IN – Микрофонный вход MIC 2 (TRS).
3.
РАЗЪЕМ LINE 1 IN – Линейный вход LINE 1 IN (первый приоритет) (TRS).
4.
РАЗЪЕМ LINE 2 IN – Линейный вход LINE 2 IN (TRS).
5.
РАЗЪЕМ AUDIO OUT – Линейный выход (TRS).
6.
РАЗЪЕМ REMOTE OUT – Выход расширения на другой T-6212 (D-SUB9).
7.
РАЗЪЕМ REMOTE IN – Вход от удаленной микрофонной консоли (T-218) или от расширения с
другого T-6212 (D-SUB9).
8.
РАЗЪЕМ ALARM OUT A, B - Выходы управляющего сигнала «сухой контакт» на последующие
блоки. Активизируются только по поступлении управляющего сигнала на разъемы 10,12.
9.
РАЗЪЕМ ALARM OUT – Выход управляющего сигнала «сухой контакт».
10.
РАЗЪЕМ ALARM IN A, B - Вход управляющего сигнала «сухой контакт». При замыкании
данного входа происходит включение всех зон.
11.
РАЗЪЕМ ПИТАНИЯ - Гнездо для подключения шнура сети переменного тока.
12.
РАЗЪЕМ ALARM IN – Вход управляющего сигнала «сухой контакт».
13.
ПЕРЕКЛЮЧАТЕЛИ ADDRESS TAG - Используются для установки адреса блока при обращении
к нему системы.
Порядок подключения и функционирование
1. Установите блок в электротехнический шкаф таким образом, чтобы оставался удобный доступ к
клеммам. Рекомендуется ориентировать блок в шкафу таким образом, чтобы длина вводов и
выводов напряжения питания сети 220В переменного тока была минимальной и не
пересекалась с низковольтными цепями внутри шкафа.
2. Подключите шнур сети переменного тока поз.12 блока (вход напряжения питания 220В).
3. К клеммам поз.12 подключите выходы ОПС.
4. Клеммы поз.9 соедините с клеммами ALARM IN других блоков (например, Т-6202).
5. Клеммы поз.8 соедините с клеммами ALARM IN блока аварийного оповещения (например, Т-
6203).
6. К разъему поз.3 подключите линейный выход аварийного блока (например, Т-6203).
7. К разъему поз.4 подключите линейный выход аудио источника (например, Т-6201 или линейный
выход микрофонной консоли Т-218).
8. К разъему поз.2 подключите микрофон (например, Т-621).
9. Разъем поз.5 соедините с линейным входом усилителя.
10. Разъем поз.7 соедините с управляющим выходом микрофонной консоли (Т-218).
11. ПРИМЕЧАНИЕ: Если в системе присутствуют несколько микрофонных консолей, то к данному
входу подключается выход последней консоли.
12. Разъем поз.6 соедините с следующим блоком Т-6212 (если их несколько).
10
2
9
1
3
4
5
6 7
8
11
12
13
