4
группа компаний Эскорт, тел./факс: (495) 937-5341, 674-2690
e-mail: [email protected], http://www.escortpro.ru

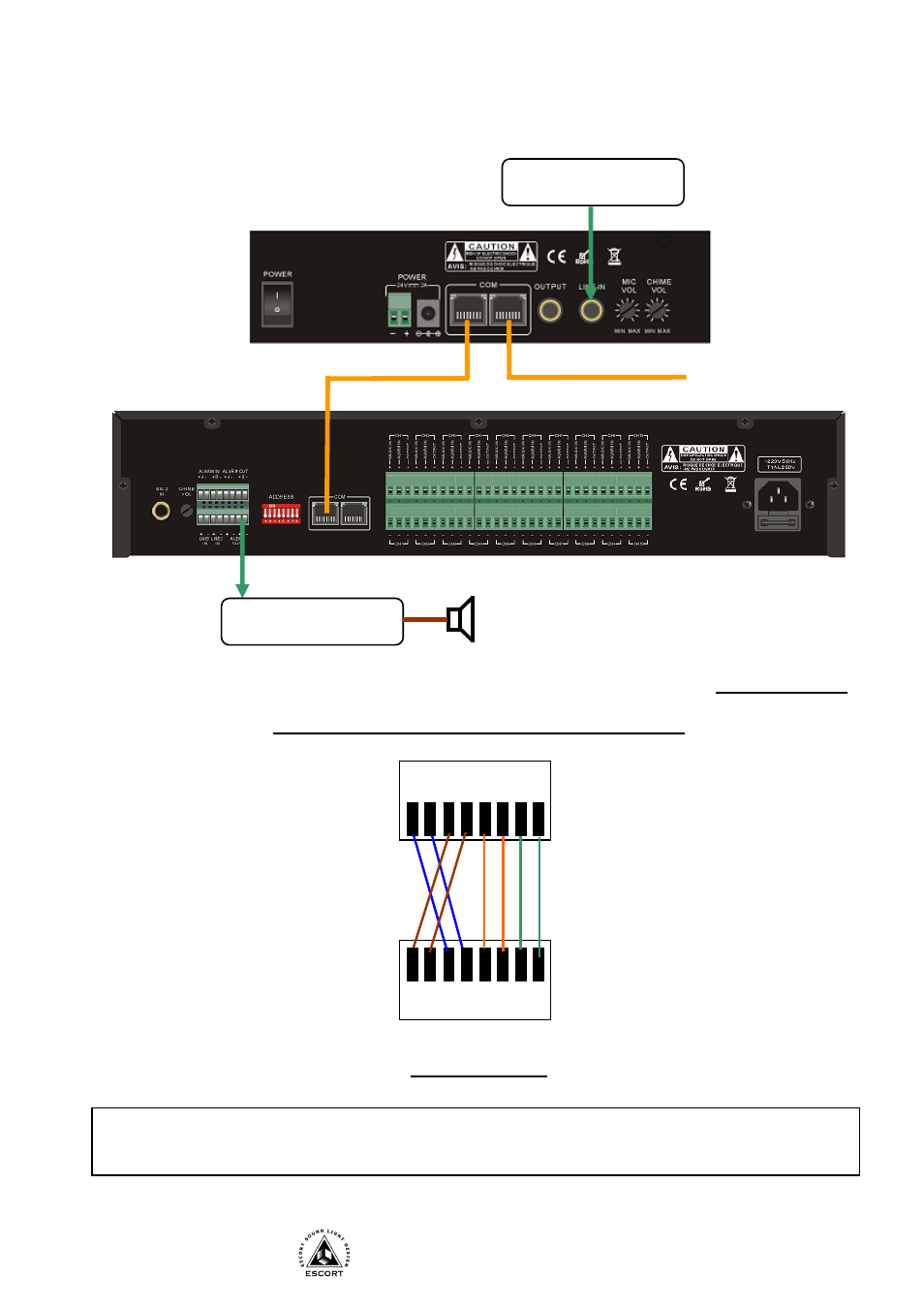

Типовая схема включения
ПРИЛОЖЕНИЕ 1
Распайка кабеля RJ-45 (СОМ соединение)
Подключение
ПРИМЕЧАНИЕ
:
Коммутацию
рекомендуется
осуществлять
экранированным кабелем, не ниже 5 категории.
CD-проигрыватель
Усилитель
Селектор Т-6212А
Консоль Т-218А
1 2 3 4 5 6 7 8
1 2 3 4 5 6 7 8
к Т-218А
