Основные органы управления и коммутации

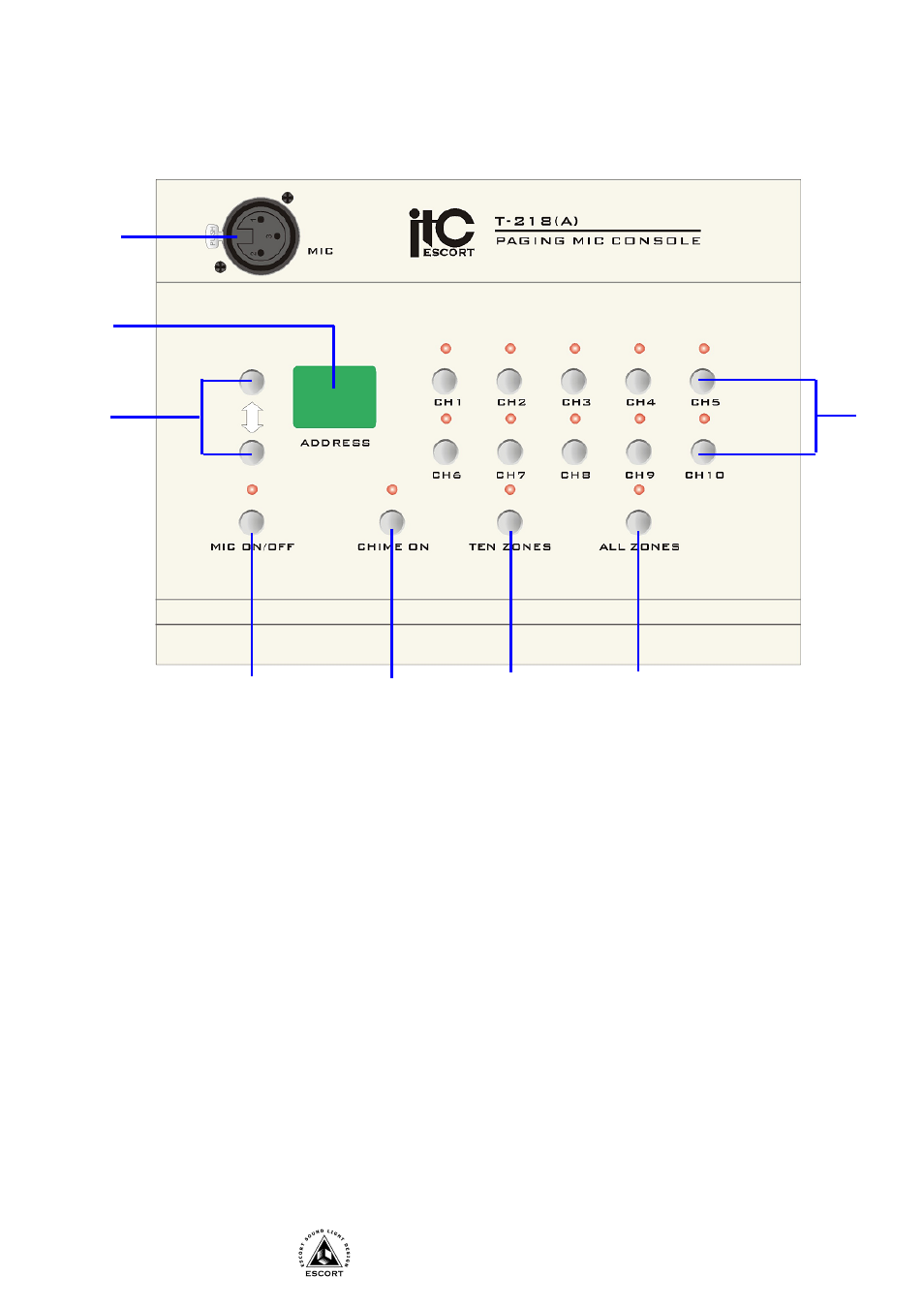

Передняя панель
1. РАЗЪЕМ MIC - Разъем для подключения микрофона (XLR3F).
2. КНОПКИ СТРАНИЦ (ВВЕРХ/ВНИЗ) - Используя эти кнопки, Вы можете выбрать другую
страницу кнопок селектора зон, получив доступ к зонам 11 ~ 300.
3. ЦИФРОВОЙ ДИСПЛЕЙ (ADDRESS) – Отображает номер страницы.
4. КНОПКА MIC ON/OFF - Нажатие этой кнопки в положение ON включает микрофон. При
нажатии данной кнопки, индикатор расположенный над ней, загорится красным цветом.
5. КНОПКА CHIME ON (СИГНАЛ ПРИВЛЕЧЕНИЯ ВНИМАНИЯ) - Кратковременное нажатие этой
кнопки включает сигнал привлечения внимания. Всегда пользуйтесь этой кнопкой перед началом
сообщения после выбора канала вещания. При нажатии данной кнопки, индикатор
расположенный над, ней загорится красным цветом.
6. КНОПКА TEN ZONES (10 ЗОН) - Нажатие этой кнопки подключает все 10 зон активной
страницы. При нажатии данной кнопки, индикатор, расположенный над ней загорится красным
цветом.
7. КНОПКА ALL ZONES (ВСЕ ЗОНЫ) - Нажатие этой кнопки подключает все зоны. При нажатии
данной кнопки, индикатор расположенный над, ней загорится красным цветом.
8. КНОПКИ CH1 ~ CH10 - Используя эти кнопки, Вы можете подключить выбрать
соответствующие зоны в любой из 16 страниц индивидуально. При нажатии данной кнопки,
индикатор расположенный над, ней загорится красным цветом.
ПРИМЕЧАНИЕ: Мигание индикатора означает неисправность, например, отсутствие соединения
между блоками.
Работа со страницами
Пример.
Если в системе присутствуют 2 блока T-6212A, то управление микрофонной консолью вторым
блоком T-6212A осуществляется следующим образом:
1
2
7
3
4 5 6
8
