При помощи кнопок поз.3, выбирается страница “02”, кнопки поз,8, выбирают номера зон во втором
десятке (с 11 по 20) второго блока. Например, нажатие кнопки CH2 поз.8, во второй странице (02)
соответствует включению 12 зоны.

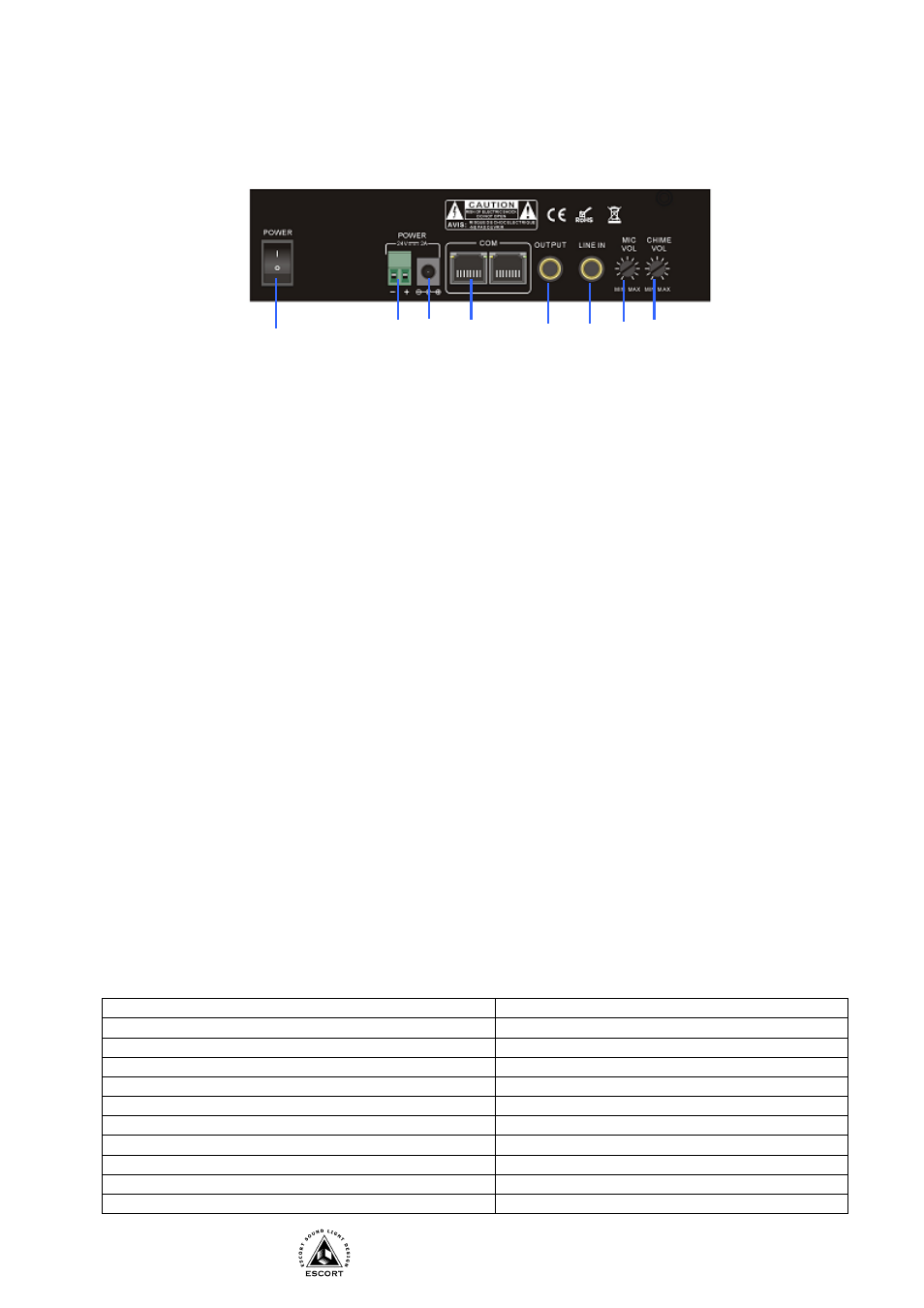

Задняя панель
1. КНОПКА POWER (СЕТЬ) - Нажатие данной кнопки включает/выключает консоль.
2. КЛЕММЫ ПИТАНИЯ POWER DC 24V - Клеммы для подключения питания DC24V.
3. РАЗЪЕМ ПИТАНИЯ POWER DC 24V - Разъем для подключения штатного адаптера DC24V.
4. ЦИФРОВОЙ ПОРТ COM – Разъем управления для подключения к сeлектору T-6212 (D-SUB9).
5. РАЗЪЕМ OUTPUT (TRS) – Линейный аудио выход. Предназначен для подключения к
дополнительному аудио устройству, например к усилителю.
6. РАЗЪЕМ LINE IN (TRS) – Линейный аудио вход. Предназначен для подключения
дополнительного устройства, например, CD-проигрывателя, тюнера и т.п.
7. РЕГУЛЯТОР MIC VOL - Используется для настройки громкости звучания микрофона.
8. РЕГУЛЯТОР CHIME VOL - Используется для настройки громкости звучания сигнала
привлечения внимания.
Порядок подключения
1. Расположите блок в месте, откуда будет осуществляться управление центральной системой.
2. Подключите адаптер 24В к разъему поз.3 блока (вход напряжения питания 24В).
3. Разъем поз.4 соедините с СОМ входом блока T-6212А (селектор Т-6212А обязательно должен
быть в системе) или с разъемом поз.4 другой микрофонной консоли (для их линкования).
4. При необходимости подключите внешний источник, к разъему поз.6.
5. О типе кабеля см. примечание на последней странице.
Функционирование
1. Выберите нужную страницу (нужный десяток зон) кнопками поз. 3.
2. Выберите зоны для передачи сообщения (кнопки поз. 8).
3. Отстройте уровень сигнала привлечения внимания и уровень звука с микрофона (регуляторы поз.
7, 8).
4. Нажмите кнопку поз.5, для подачи сигнала привлечения внимания.
5. Нажмите кнопку поз.4, для начала сообщения через микрофон.
6. После завершения отключите выбранные зоны.
Технические характеристики
Напряжение питания
DC-24V
Потребляемый ток
2А
Количество выбираемых зон
До 300
Количество групп
До 16
Чувствительность микрофона
Не хуже 75дБ
Уровень выходнго линейного сигнала
3-6дБ
Протокол управления
RS-422
Температура функционирования
+10°C +40°C
Относительная влажность
Не более 90 %
Габаритные размеры 310*180*65
мм
Вес,
2,5 кГ
