ПРИЛОЖЕНИЕ 1

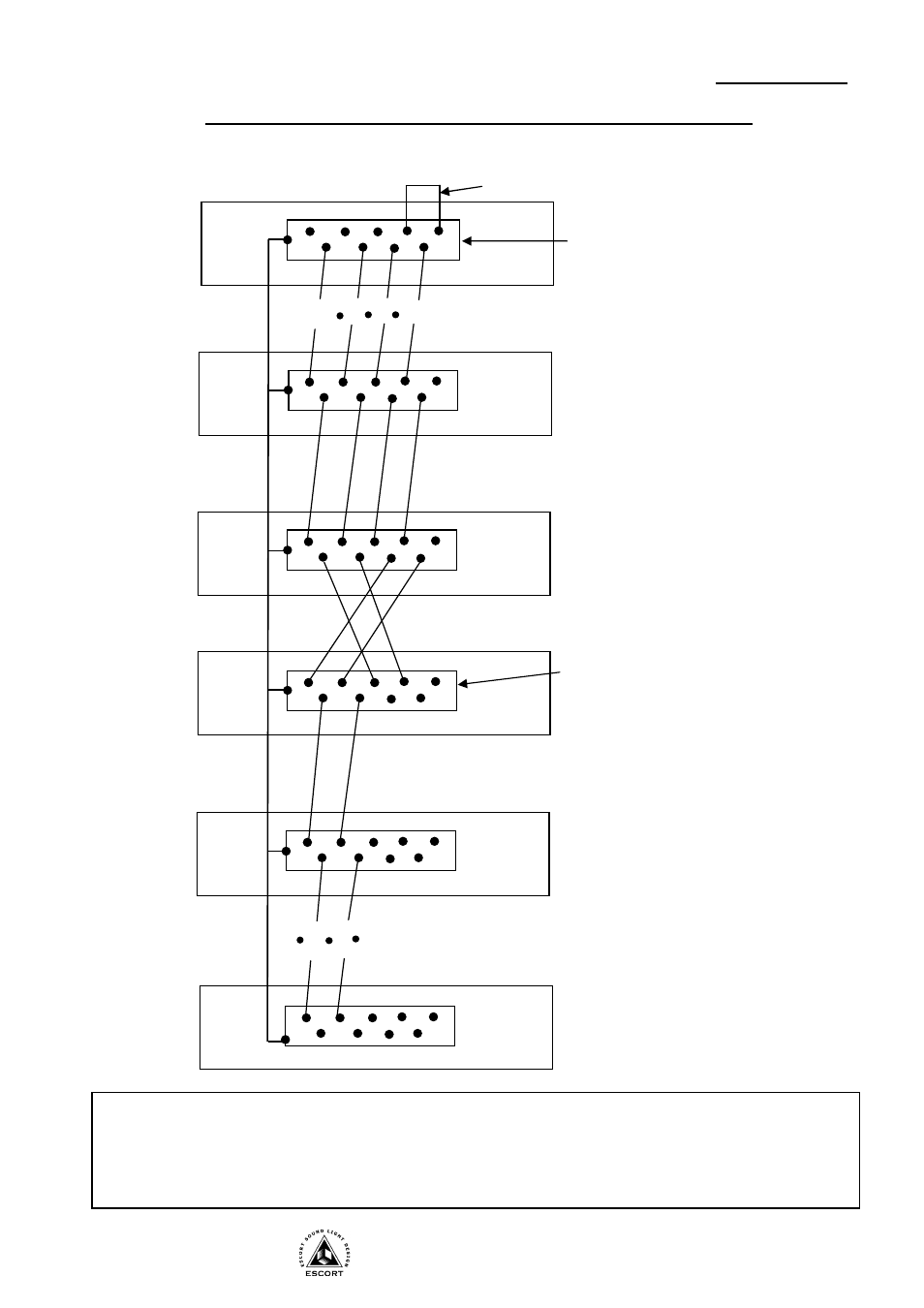

Коммутация нескольких блоков и нескольких консолей
ПРИМЕЧАНИЕ
:
Коммутацию рекомендуется осуществлять
экранированным кабелем, не ниже 5 категории. На больших расстояниях
желательно использовать 4-х парник, 3 и 4 пару которого можно
припаять к корпусу, вместе с экраном.
T-218 (16)
5
5
5
T-6212 (1)
1 5
5
9-pin разъем (МАМА)
5
9-pin разъем (МАМА)
T-218 (2)
T-218 (1)
T-6212 (2)
T-6212 (16)
Перемычка устанавливается на последней
консоли при больших расстояниях
