Назначение
Микрофонная консоль Т-218 (далее – консоль) входит в состав системы оповещения “ITC-ESCORT” и
используется для построения систем автоматического аварийного оповещения и музыкальной
трансляции на базе дополнительного оборудования.
Микрофонная консоль - это устройство, совмещающее в себе функции селектора зон и микрофона.
Консоль предназначена для выбора нужных зон (до 160) и передачу в них речевого сообщения с
микрофона.
При помощи консоли можно:
1) Выбрать конкретные зоны.
2) Выбрать группы зон.
3) Выбрать все зоны.
4) Подать сигнал привлечения внимания.
5) Осуществить оповещение с микрофона в выбранных направлениях.
Для работы с консолью используется блок T-6212, к которому может быть подключено до 16
микрофонных консолей.
Каждому блоку Т-6212 назначается адрес, при помощи DIP-переключателей. Таких адресов может
быть 16. Это означает, что при помощи одной микрофонной, можно управлять 16-ю блоками Т-6212
и как следствие 160 зонами.
Выбор зон с 1 по 10 осуществляется в первой странице. При этом на Т-6212, должен быть
установлен 1 адрес.
Выбор зон с 11 по 20 осуществляется во второй странице. При этом на Т-6212, должен быть
установлен 2 адрес. И так далее…
Выбор зон с 150 по 160 осуществляется в 16-й странице. При этом на Т-6212, должен быть
установлен 16 адрес.
Питание консоли осуществляется от переменного напряжения 220В.
Конструктивно блок выполнен в пластиковом корпусе, настольного исполнения.
Основные органы управления и коммутации

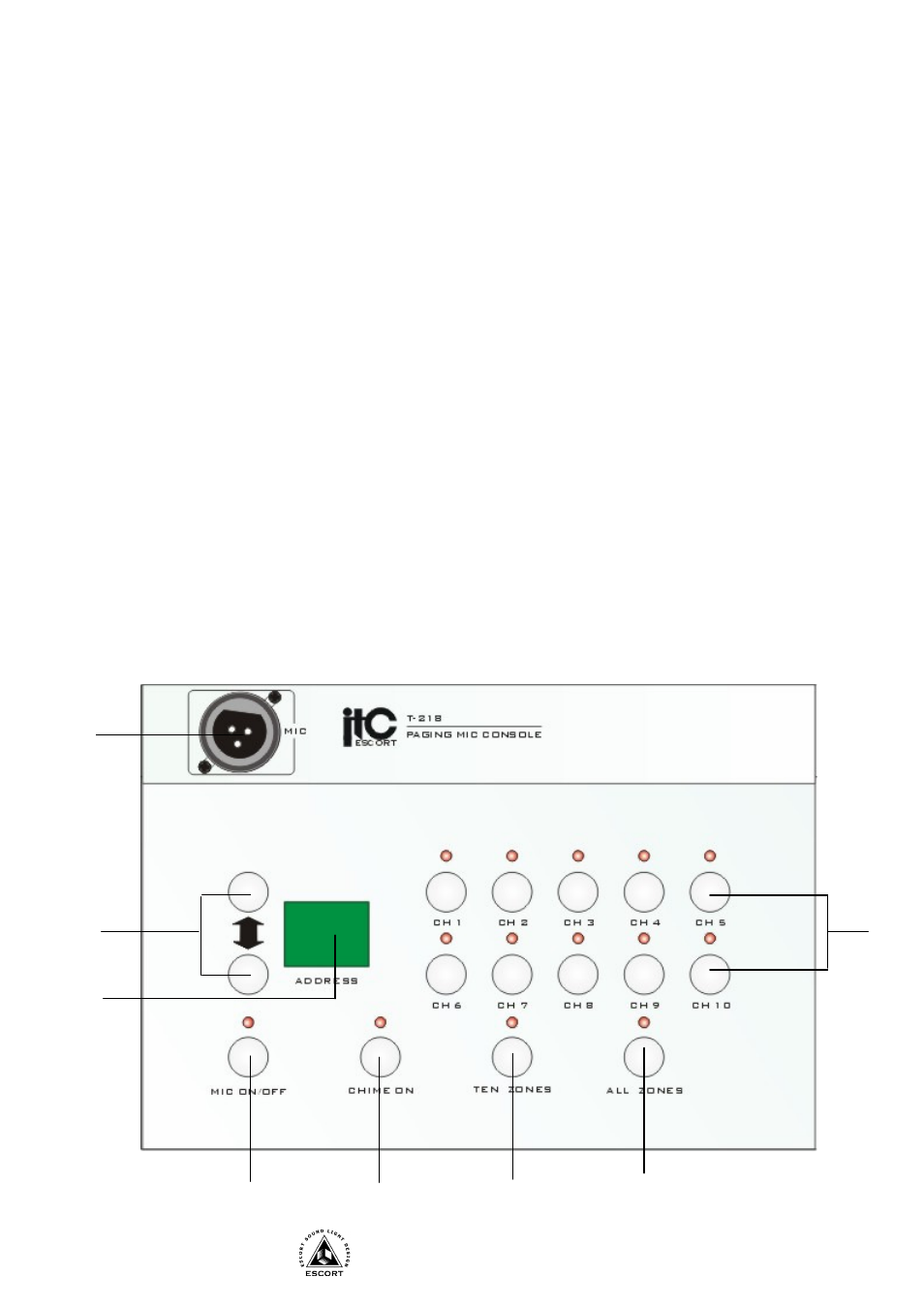

Передняя панель
1
2
7
3
4 5
6
8
