1. КНОПКИ СТРАНИЦ (ВВЕРХ/ВНИЗ) - Используя эти кнопки, Вы можете выбрать другую
страницу кнопок селектора зон, получив доступ к зонам 11 ~ 160.
2. ЦИФРОВОЙ ДИСПЛЕЙ – Показывает номер страницы.
3. КНОПКА MIC ON/OFF - Нажатие этой кнопки в положение ON включает микрофон. При этом
загорается соответствующий индикатор.
4. КНОПКА CHIME ON (СИГНАЛ ПРИВЛЕЧЕНИЯ ВНИМАНИЯ) - Кратковременное нажатие этой
кнопки включает сигнал привлечения внимания. Всегда пользуйтесь этой кнопкой перед началом
сообщения после выбора канала вещания. При этом загорается соответствующий индикатор.
5. КНОПКА TEN ZONES (10 ЗОН) - Нажатие этой кнопки подключает все 10 зон активной
страницы. При этом загорается соответствующий индикатор.
6. КНОПКА ALL ZONES (ВСЕ ЗОНЫ) - Нажатие этой кнопки подключает все зоны. При этом
загорается соответствующий индикатор.
7. КНОПКИ CH1 ~ CH10 - Используя эти кнопки, Вы можете подключить громкоговорители 10-ти
линий трансляции любой из 16 страниц индивидуально. При этом загорается соответствующий
индикатор.
8. РАЗЪЕМ MIC - Разъем для подключения микрофона (XLR3F).

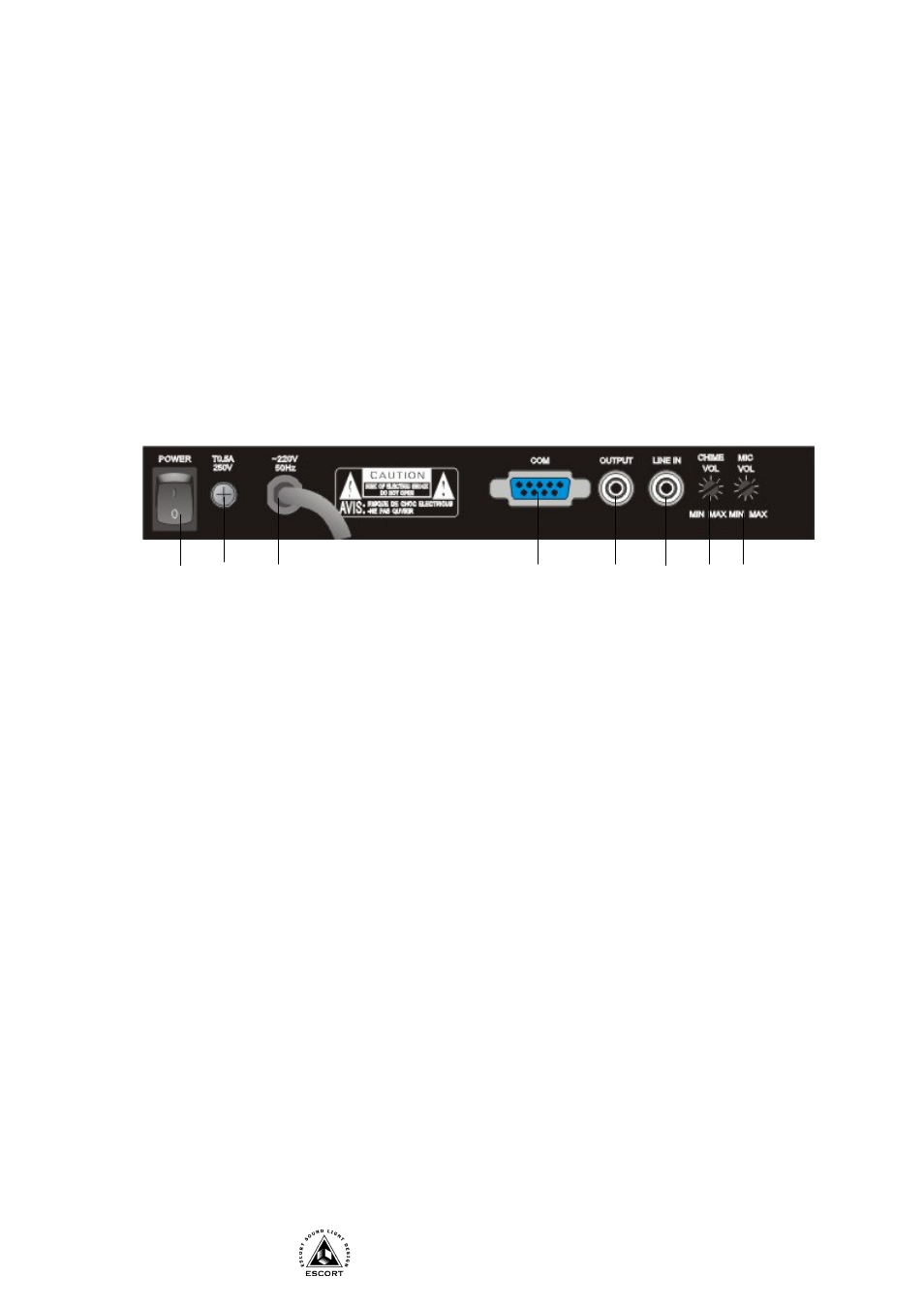

Задняя панель
1. ПЕРЕКЛЮЧАТЕЛЬ POWER (СЕТЬ) - Нажатие переключателя включает/выключает данное
устройство.
2. ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ - В этом держателе установлен предохранитель переменного
тока. При перегорании последнего, замените предохранителем того же типа. При
продолжительном выгорании обратитесь в службу ремонта.
3. ШНУР ПИТАНИЯ - Шнур для подключения консоли к сети переменного тока.
4. ЦИФРОВОЙ ПОРТ COM – Разъем управления для подключения к сeлектору T-6212 (D-SUB9).
5. РАЗЪЕМ OUTPUT – Линейный выход к сeлектору T-6212 (TRS).
6. РАЗЪЕМ LINE IN – Линейный вход от соседней микрофонной консоли T-218 или от внешнего
источника сигнала (CD-проигрыватель, тюнер и т.п.).
7. РЕГУЛЯТОР CHIME VOL - Используется для настройки громкости звучания сигнала
привлечения внимания.
8. РЕГУЛЯТОР MIC VOL - Используется для настройки громкости звучания микрофона.
Порядок подключения
1. Расположите блок в месте, откуда будет осуществляться управление центральной системой.
2. Подключите шнур сети переменного тока поз.3 блока (вход напряжения питания 220В).
3. Разъем поз.4 соедините с входом управления блока T-6212 (он обязательно должен быть в
системе) или с разъемом поз.4 другой микрофонной консоли (для их линкования, см.
приложение).
4. При необходимости подключите внешний источник, к разъему поз.6, разъем поз. 5 соедините с
линейным входом блока T-6212.
5. О типе кабеля см. примечание на последней странице.
Функционирование
1. Выберите нужную страницу (нужный десяток зон) кнопками поз. 1.
2. Выберите зоны для передачи сообщения (кнопки поз. 7).
1 2 3 4 5 6 7 8
