Перед началом работы с машиной необходимо ознакомиться с
инструкцией по эксплуатации.
Всегда храните данную инструкцию по эксплуатации вместе с
машиной.
При передаче машины другим лицам убедитесь, что вместе с
ней передана и инструкция по эксплуатации.
Бензиновые отрезные машины DS HS64-30/35 и DS HS80-30/35/40
1. Общая информация
1.1 Замечания по технике безопасности и их значение
- ПРЕДУПРЕЖДЕНИЕ -
Обращает внимание на потенциально опасную ситуацию, которая может привести к
серьезному ущербу для здоровья или несчастью.
- ОСТОРОЖНО -
Обращает внимание на потенциально опасную ситуацию, которая может привести к
небольшому ущербу для здоровья или повредить оборудование или другую собственность.
- ПРИМЕЧАНИЕ -
Обращает внимание на инструкции и другую полезную информацию, которая помогает
пользователю использовать изделие эффективно.

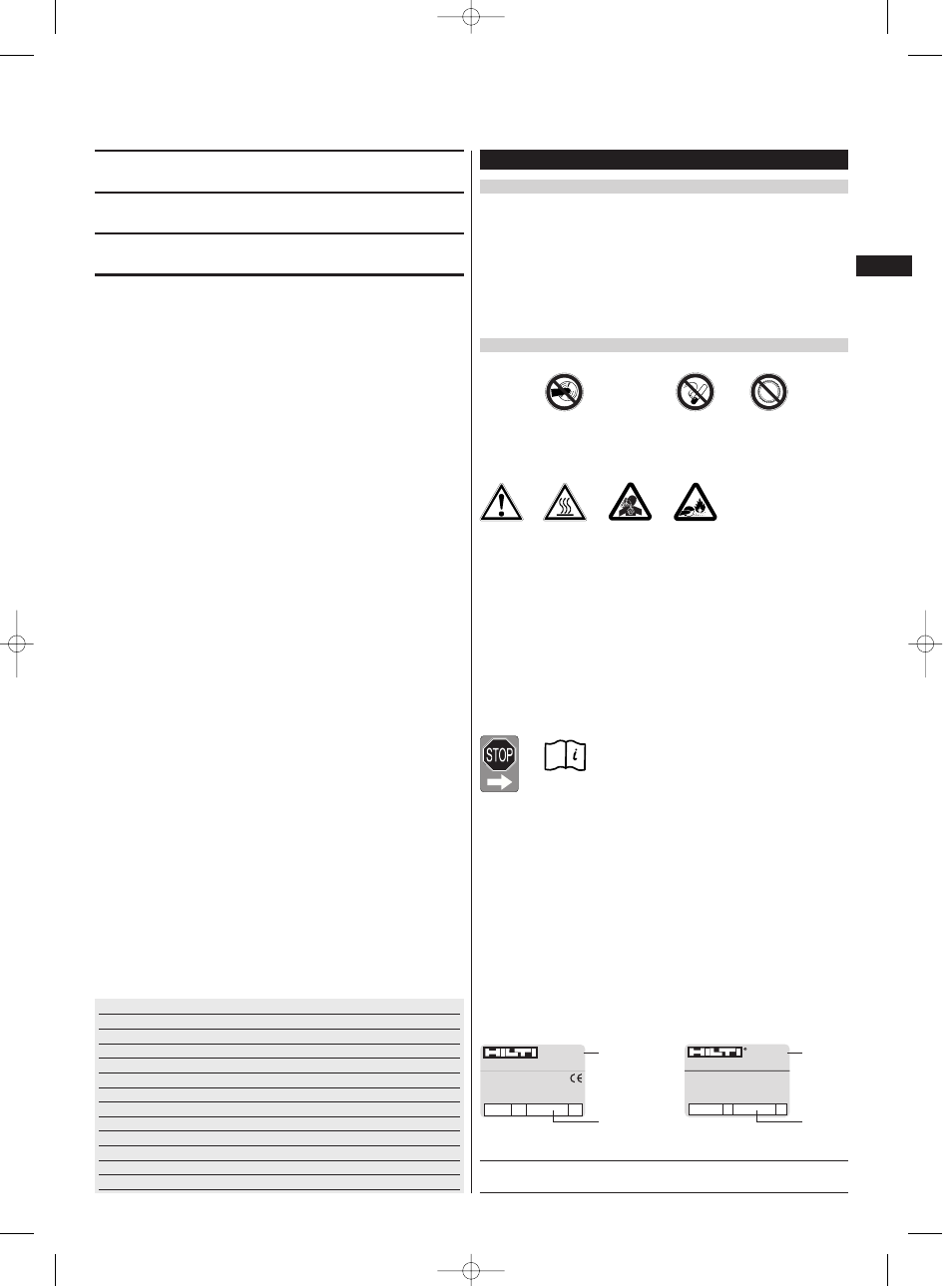

1.2 Пиктограммы
Содержание стр.
1. Общая информация 49
2. Описание 50
3. Инструменты и принадлежности 50
4. Технические данные 51
5. Меры предосторожности 51
6. Перед работой 52
7. Эксплуатация 54
8. Уход и техническое обслуживание 55
9. Устранение неисправностей 57
10. Утилизация 58
11. Гарантия 58
12. Декларация соответствия ЕC 58
Ẅ Эти числа относятся к соответствующим иллюстрациям. Иллюстрации расположены
на обложках. Держите эти страницы открытыми при изучении инструкций.
В этих эксплуатационных инструкциях, бензиновая отрезная машина DS HS64-30/35 или
DS HS80-30/35/40 упомянута как “машина”.
Местоположение опознавательных данных на машине
Обозначение типа и порядковый номер находятся на табличке с техническими данными
на машине. Сделайте копию этих данных в ваших инструкциях по эксплуатации, и всегда
ссылайтесь на них при направлении запроса вашему представителю или в центр
обслуживания Hilti.
Предупреждающие знаки
Перед
использованием
прочитайте
инструкции по
эксплуатации.
Символы
Общее
предупреждение
Предупреждение:
горячая
поверхность
Предупреждение
*)
Предупреждение
**)
Запрещающие знаки
Использование инструмента без кожуха для
диска запрещено
Курение
запрещено
Использование
поврежденных
режущих дисков
запрещено
- Предупреждение - *)
● Резка (особенно сухая резка) производит большое количество пыли, которая является
вредной для здоровья.
● Оператор и люди поблизости должны носить подходящий противопылевой респиратор
в то время, как машина находится в работе.
● Избегайте вдыхания паров бензина и выхлопных газов.
- Предупреждение - **)
● Шлам, содержащий горячие искры и искры от резки, когда резание может стать
причиной возгорания и/или взрыва.
● Убедитесь, что любые произведенные искры не могут попасть в огнеопасные материалы
(бензин, сухая трава, И т.д.) или взрывчатые вещества (газ, и т.д.).
Останов
Тип: Тип:
Серийный номер: Серийный номер:
Рабочие органы управления, компоненты и индикаторы Ẅ
@ Передняя рукоятка
; Выхлопная труба/глушитель
= Крепежный болт кожуха режущего диска
% Передний кожух приводного ремня
& Крепежное отверстие режущего диска
( Крепежные болты кожуха приводного ремня
) Натяжной рычаг приводного ремня
+ Стопорные гайки передней части руки машины (3 гайки)
§ Ролики или опоры
/ Стопорные гайки задней части руки машины (2 гайки) и болт с шестигранной
головкой под ключ
: Рука машины
· Декомпрессионный клапан
$ Рычаг заслонки
£ Клавиша газа
| Задняя рукоятка
¡ Предохранительная клавиша
Q Вспомогательная клавиша газа
W Выключатель
E Крышка воздушного фильтра
R Крышка главного воздушного фильтра и свеча зажигания
T Рукоятка стартера
Z Крышка топливного бака
U Топливный фильтр
I Абразивный или алмазный диск
O Крепежный болт режущего диска
P Крепежный фланец режущего диска
Ü Защитный кожух режущего диска
DS HS80-40
[
Крепеж
] Крепежные болты кожуха приводного ремня
Æ Болт натяжки приводного ремня
º Стопорные гайки передней части руки машины (2 гайки)
DS HS64-30
63.3cm 3
Max. 5100 U/min
Max.Blade Ø 300mm
Arbor Ø 20mm (0.787") or Ø 25.4mm (1")
Made in Italy
Hilti = registered trademark of Hilti Corporation, Schaan, LI
286259 01 05 0000000000
Тип
Серийный
номер
DS FS-12/14
Made in Italy
Hilti= registered trademark of the Hilti Corporation, Schaan, Liechtenstein
Hand Held Gas Saw Model:
Hilti - DS KC62-12”/14”
Hilti - DS KC80-12”/14”
280025 01 03 1353490001
Тип
Серийный
номер
