PROTHERM Медведь KLOM - Инструкция (Страница 7)


Эквитермический режим
Настройка эквитермического режима,
т.е. выбор угла наклона эквитермической
кривой „E“ и ее параллельного смещения
„P“ возможен только в случае подключения
к котлу наружного датчика температуры.
Температура отопления в этом случае
регулируется в соответствии с выбранной
эквитермической кривой и актуальной
температурой, указываемой наружным
датчиком. Установленная на котле
температура отопления, при регулировании
данным способом, не учитывается
(исключением является так называемый
«летний режим», имеющий приоритет).
Предупреждение: При выборе значения
„--“ в режиме отопления функция нагрева
теплоносителя не активируется.

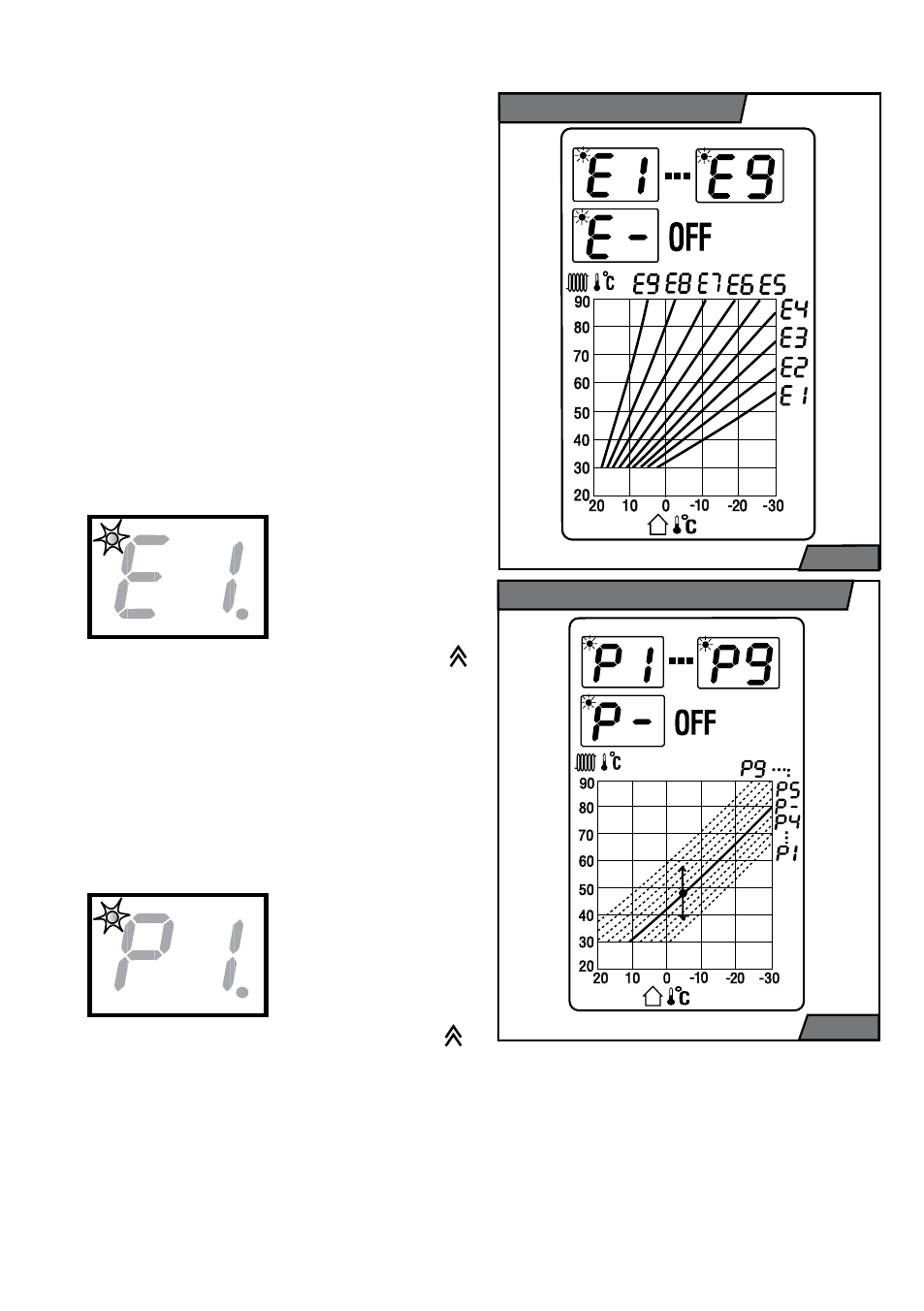

Установка угла наклона кривой
Нажимайте кнопку
MODE до тех пор,
пока на дисплее не
появится изображение
параметра «E».
Одновременно в
левом верхнем
углу мигает диод. С помощью кнопки
установите желаемый наклон кривой
от E1 до E9 и подтвердите свой выбор
нажатием кнопки MODE. Требуемая
температура теплоносителя на выходе
из котла регулируется в зависимости от
внешней температуры и соответствующей
настройки кривой (рис. 2). В случае выбора
параметра „Е-” эквитермический режим
будет выключен.
Параллельное смещение кривой
Нажимайте кнопку
MODE до тех пор,
пока на дисплее не
появится изображение
параметра „P”. При
этом диод в левом
верхнем углу дисплея
начнет мигать. Пользуясь кнопкой ,
установите смещение кривой со значением
от P1 до P9 и подтвердите выбранное
значение нажатием кнопки MODE.
Величина параллельного смещения
характеристик:
P1 – смещение на -15 °C
P2 – смещение на -9 °C
Рис. 2
Угол наклона кривой
Рис. 3
Параллельное смещение кривой
P3 – смещение на -6 °C
P4 – смещение на -3 °C
P5 – смещение на +3 °C
P6 – смещение на +6 °C
P7 – смещение на +9 °C
P8 – смещение на +15 °C
P9 – смещение на +21 °C
