Соединение котла с бойлером
Котел МЕДВЕДЬ KLOM может
комбинироваться с бойлерами Protherm
типа B100MS, B100Z, B120S, B200Z и B200S.
Система управления котлом регулирует
нагрев бойлера с помощью насоса и NTC
датчика бойлера (комплект 0010006491).
Принцип подключения бойлера ГВС к котлу
схематически изображен на рис. 10.
Примечание: Указанная схема не содержит
такие элементы, как, например, запорные
клапаны, фильтры, диафрагменный
расширительный бак (экспанзомат),
предохранительные клапаны и т.д. Наличие
и необходимость этих элементов решается
индивидуально на основании требований к
конкретной системе отопления.
Предупреждение: В случае использования
биметаллического термостата система
нагрева бойлера не будет функционировать.
Если бойлер оснащен биметаллическим
термостатом, то его необходимо заменить
NTC датчиком (№ заказа 0010006491).
Глубина погружения NTC датчика
в бойлер должна соответствовать
глубине погружения капиллярной трубки
биметаллического термостата. После этого
биметаллический термостат перестанет
функционировать. При установке системы
(котел + бойлер) требуется определение
всех подсоединительных размеров
(подающая, обратная линии отопления,
ГВС, ХВС и газа). Установку системы может
производить только профессионально
подготовленный сервисный инженер.
комнатный регулятор
насос
отопительный
подключение
NTC датчика
бойлера
насос
бойлера
бойлер
КОТЕЛ
Медведь KLOM
обратные
клапана

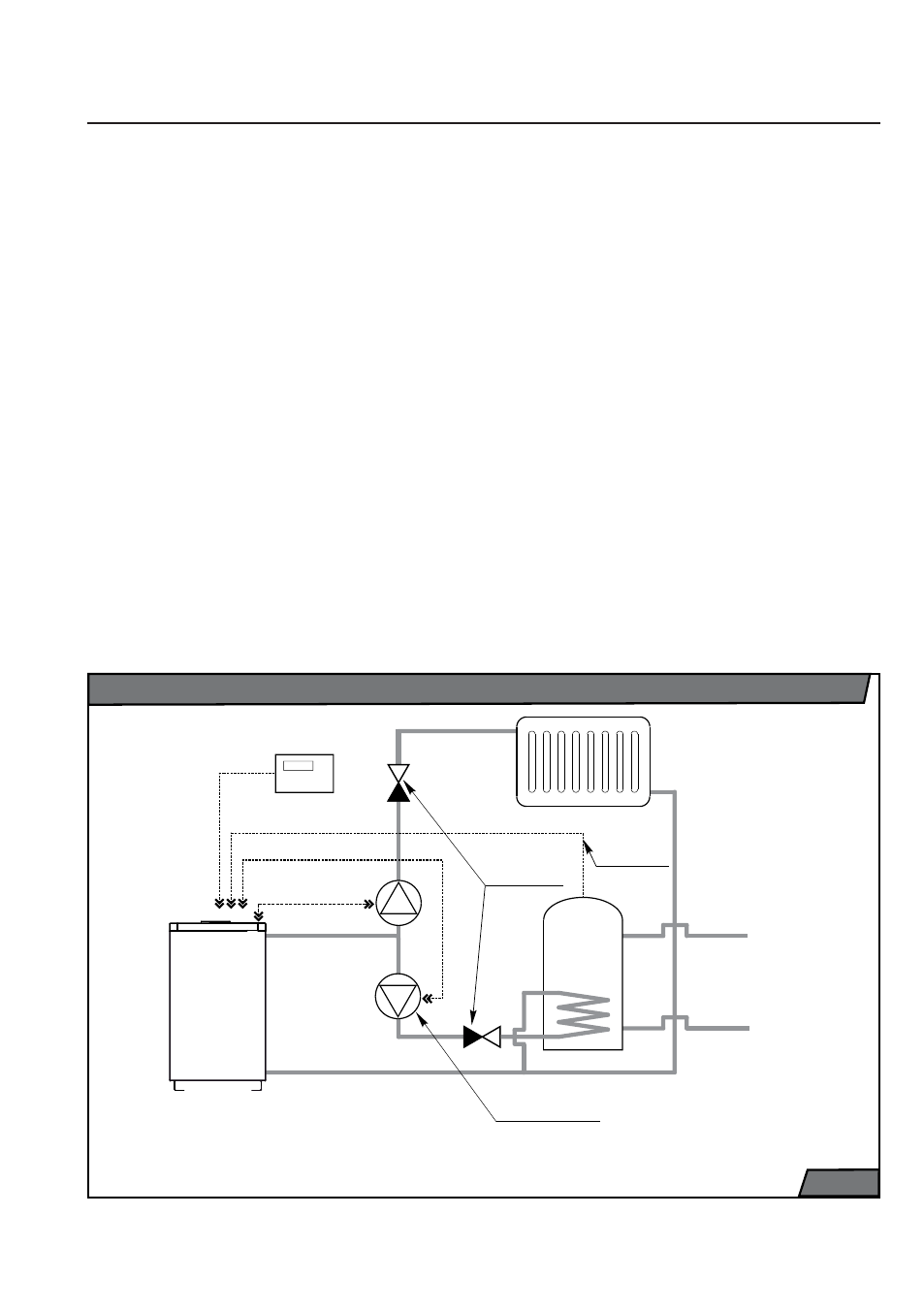

Гидравлическая схема подкл. накоп. бака с помощью дополняющего насоса
Рис . 10
