Рис. 6, Рабочая схема котла – Инструкция по эксплуатации PROTHERM Медведь KLOM

Страница 16

Advertising
background image



Рис.

6

1. Панель управления

11. Камера сгорания

2. Крышка отверстия для чистки

12. Подача вторичного воздуха

3. Коллектор продуктов сгорания

13. Атмосферная горелка

4. Штуцер дымохода

14. Подача первичного воздуха

5. Стабилизатор тяги

15. Форсунка горелки

6. Термостат продуктов сгорания

16. Комбинированная газовая арматура

7. Подающая линия системы отопления

17. Автоматика розжига

8. Подсоединение газа

18 Облицовка котла

9. Теплообменник котла

19. Гильза для датчиков температуры и

аварийного термостата

10. Обратная линия системы отопления

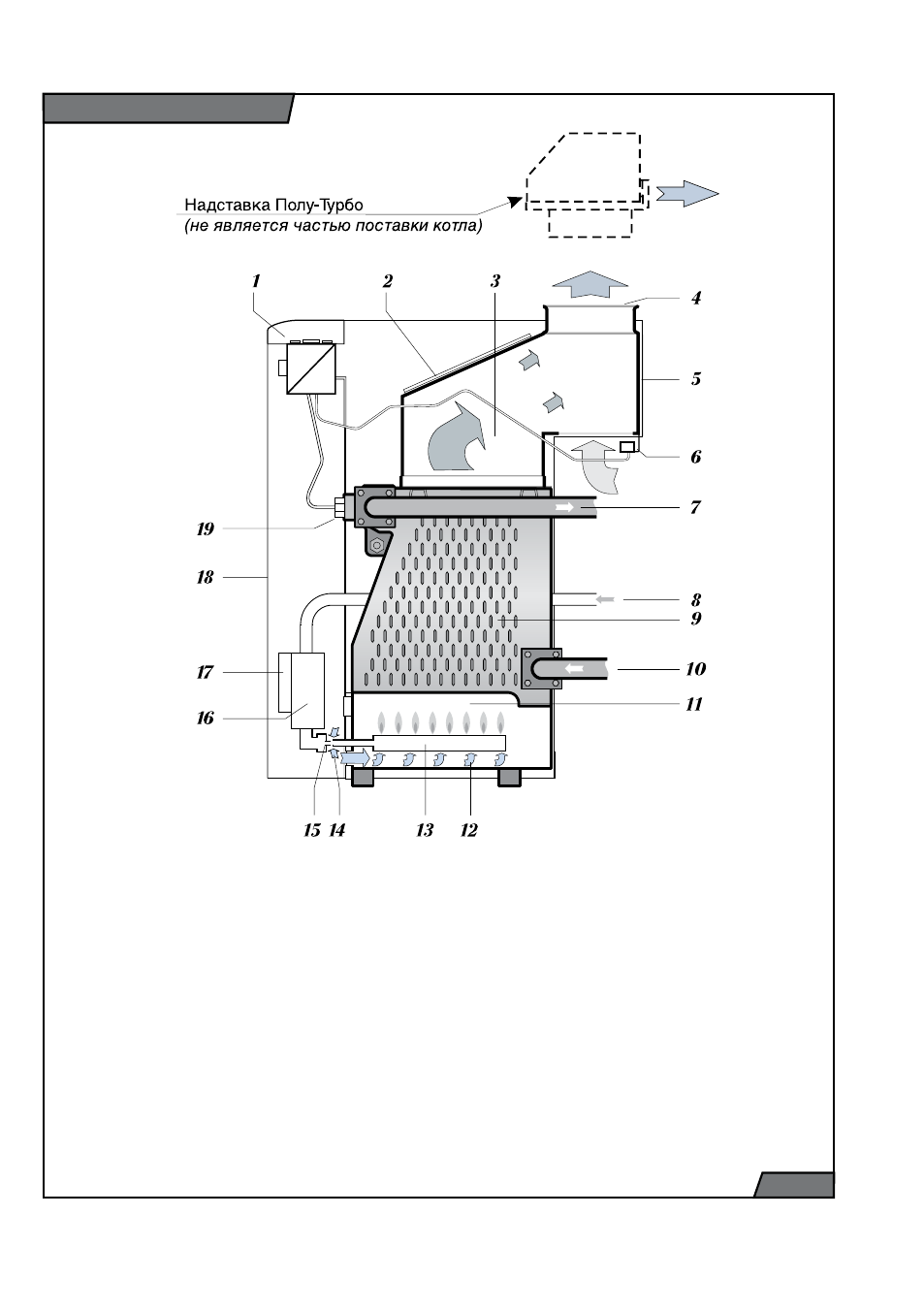

Рабочая схема котла
