Тестирование выходного
устройства
Используйте функции моделирования для
тестирования и калибровки приводов,
записывающих и индикаторных приборов.
Выполните следующие действия:
1. Подключите измерительные провода к
тестируемому инструменту, как показано на
рис. 22.
2. Нажмите
V
для тока или напряжения
постоянного тока или
F
для частоты или
сопротивления (нижний экран).
3. При необходимости нажмите
M
, чтобы
перейти в режим SOURCE .
V mA
LOOP
V mA
TC
RTD
°
C
°
F
Hz
100%
25%
25%
RECALL
ZERO
MEAS
SOURCE
STORE
SETUP
0%
MULTIFUNCTION
PROCESS CALIBRATOR
725Ex
2004.1573266
LR110460
Zone 0 AEx ia IIB 171 C
I.S. Class I Div 1, Groups B,C,D
gbj25f.eps

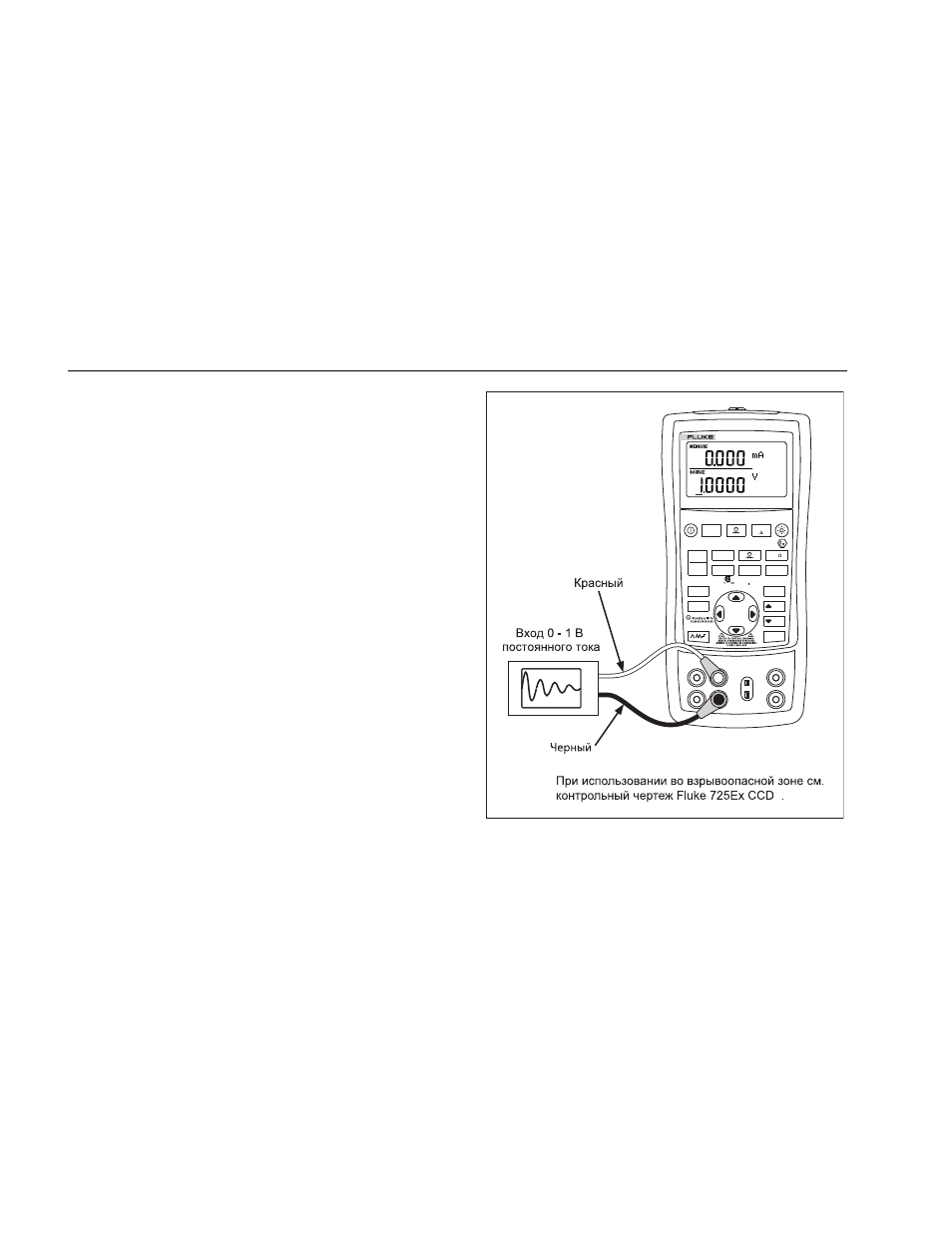

Рисунок 22. Калибровка диаграммного
самописца
