Multifunction Process Calibrator
Использование режима измерения
19
Использование режима
измерения
Измерение электрических параметров
(верхний экран)
Для измерения выходного тока или напряжения
трансмиттера или измерения на выходе
манометрического прибора, используйте верхний
экран и выполните следующие действия:
1. Нажмите
l , чтобы выбрать вольты или ток.
Функция LOOP должна быть отключена.
2. Подключите провода, как показано на рис. 7.
Измерение тока при помощи функции
Loop Power
Функция циклического питания Loop Power
активирует 12-вольтное питание сериями в цепи
измерения тока, что позволяет пользователю
тестировать трансмиттер, отключенный от
электропроводной линии. Для измерения тока при
помощи функции циклического питания выполните
следующие действия:
1. Подключите Калибратор к клеммам токового
контура трансмиттера, как показано на рис. 8.
2. Нажмите l, пока Калибратор находится в
режиме измерения тока. Появится индикатор
LOOP и активируется внутреннее циклическое
питание 12 В.
V mA
LOOP
V mA
TC RTD ° C ° F
Hz
100%
25%
25%
RECALL
ZERO
MEAS
SOURCE
STORE
SETUP
0%
MULTIFUNCTION PROCESS CALIBRATOR 725Ex
2004.1573266 LR110460
Zone 0 AEx ia IIB 171 C I.S. Class I Div 1, Groups B,C,D
gbj42f.eps

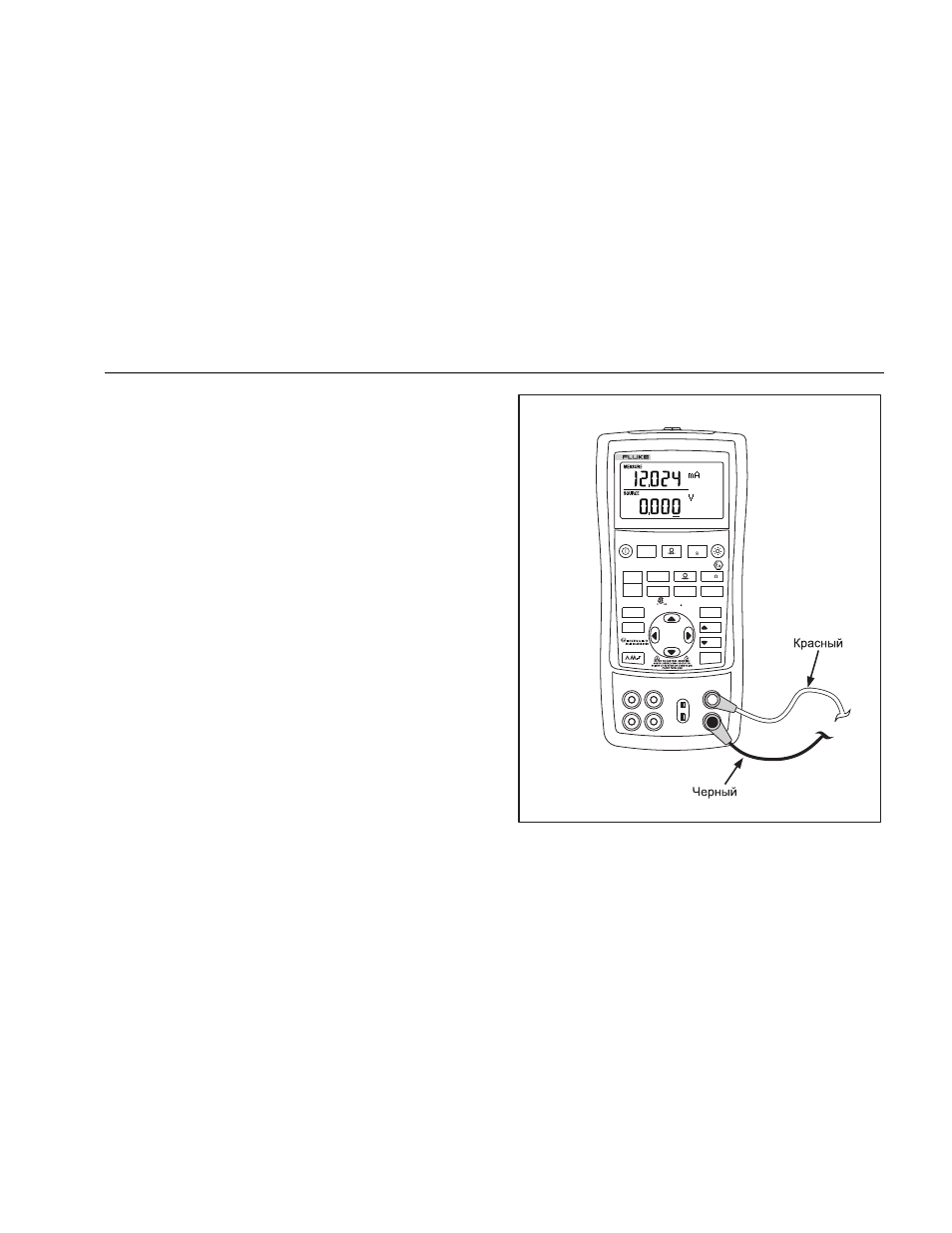

Рисунок 7. Измерение выхода напряжения
и тока
