16

MW8CX/MW10C Руководство пользователя

1

2

3

4

5

1

2

5

6

8

A

B

C

9

0

7

1

6

A

B

C

9

0

7

4

3

A

B

C

0

3

MW8CX

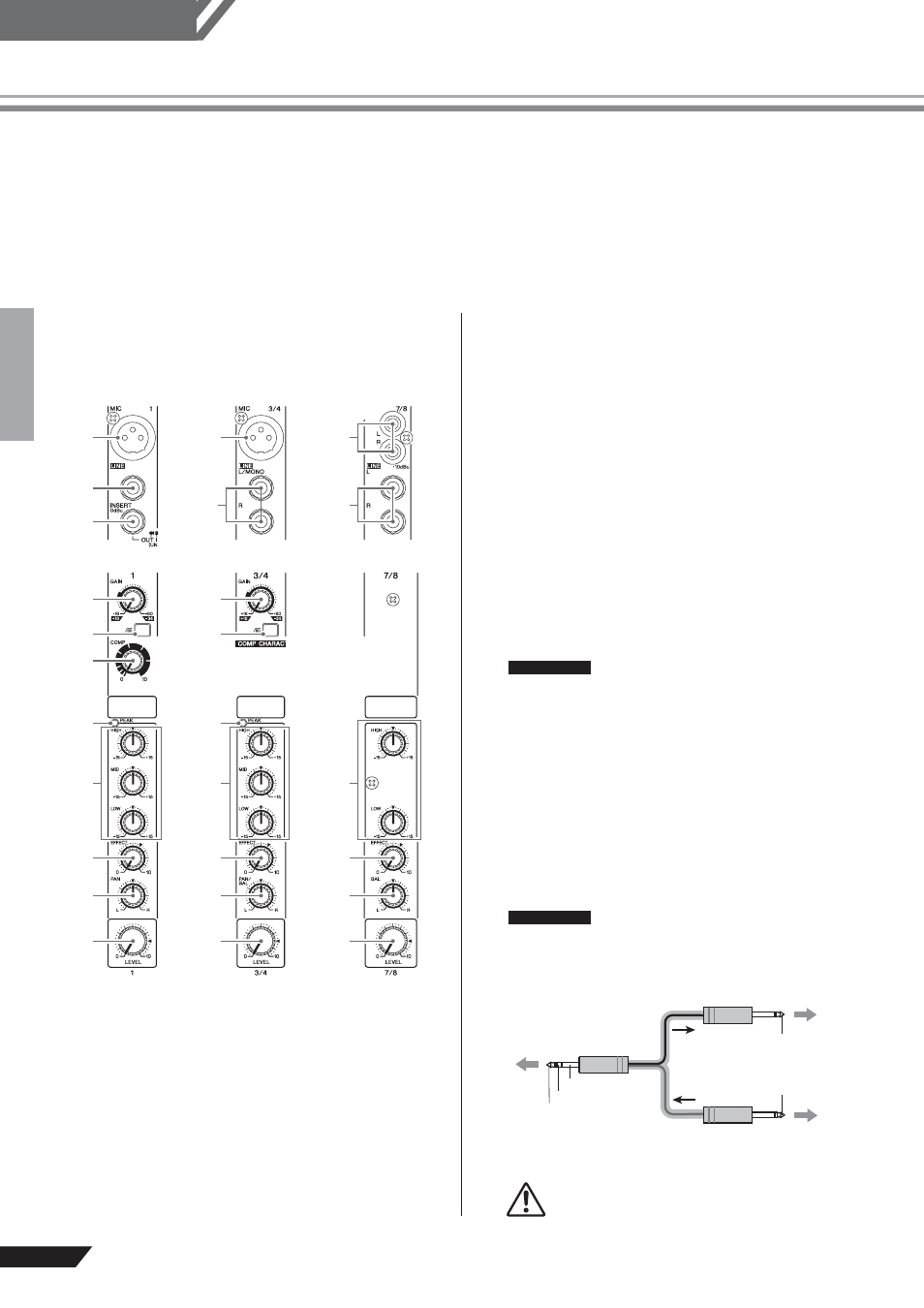

Передняя и задняя панели

Следующая информация, относится как к модели MW8CX, так и MW10C. В том случае, если необ-
ходимо сделать какие-либо пояснения для каждой из моделей, то вначале будут идти пояснения
для MW8CX, а в скобках – для MW10C: MW8CX (MW10C).

Раздел управления каналами

каналы 1 и 2

монофоническое

звучание

каналы 3/4 и 5/6

стерео

звучание

каналы

7/8 (7/8 и 9/10)

стерео звучание

Гнезда входа MIC (Каналы 1-5/6)

Эти разъемы представляют собой гнезда входа микрофона типа XLR.
(1:заземление; 2:горячо; 3:холодно).

Гнезда входа LINE (Каналы 1, 2)

Эти разъемы представляют собой гнезда линейного входа
микрофона типа TRS
(T:горячо; R:холодно; S:заземление).
К этим разъемам можно подсоединить как симметричные,
так и несимметричные штекеры наушников.

Гнезда входа LINE (Каналы 3/4-7/8 (Каналы 3/4-
9/10))

Эти разъемы представляют собой несимметричные стерео
линейные входы для наушников.

2

3

4

Гнезда входа LINE (Каналы 7/8, (Каналы 7/8,
9/10))

Эти разъемы представляют собой несимметричные стерео
входы RCA.

ПРИМЕЧАНИЕ

поскольку, канал входа предоставляет, как
гнездо входа MIC, так и гнездо входа LINE
(или гнезда входа LINE и RCA) вы можете
воспользоваться одним из разъемов, но дву-
мя одновременно – нельзя. Подсоединяйте
только к одному разъему каждого канала.

5

Разъемы INSERT (Каналы 1, 2)

Каждый из разъемов предусматривает точку ввода между эква-
лайзером и регулятором LEVEL соответствующего канала входа
(каналы 1, 2). Разъемы INSERT идеально подходят для подсоеди-
нения таких устройств, как графические эквалайзеры, компрессо-
ры или шумовые фильтры к соответствующим каналам. TRS (tip,
ring, sleeve) телефонные гнезда отправляют и получают сигнал (tip
= отправляет, ring=получает, sleeve=заземляет).

ПРИМЕЧАНИЕ

коммутирование внешнего устройства с помощью
штепсельного соединителя через разъем INSERT
требует специального кабеля, как показано на ри-
сунке ниже (данный кабель продается отдельно).

к гнезду входа внешне-

го процессора

к гнезду входа внешне-

го процессора

наконечник выхода

наконечник входа

штекер

кольцо входа

к разъему INSERT I/O

наконечник выхода

сигнал из разъемов INSERT является реверсивным сигналом
(обратной фазы). Это не должно быть проблемой при подсо-
единении к воздействующему прибору, но знайте, что есть ве-
роятность конфликта фаз при подсоединении к другому типу
устройств. Реверсивный сигнал может стать причиной плохо-
го звучания или, даже, вызвать полное исчезновение звука.

ВНИМАНИЕ
