6
РУ
AV1 IN/OUT
AV2 IN/DECODER
ANT. IN
PAUSE
RF OUT
R
L
AUDIO
OUT
JLIP
SYNCHRO EDIT
Задняя панель
видеомагнитофона
AV1 IN/OUT
Телевизионный
антенный
кабель
УСТАНОВКА ВАШЕГО НОВОГО ВИДЕОМАГНИТОФОНА

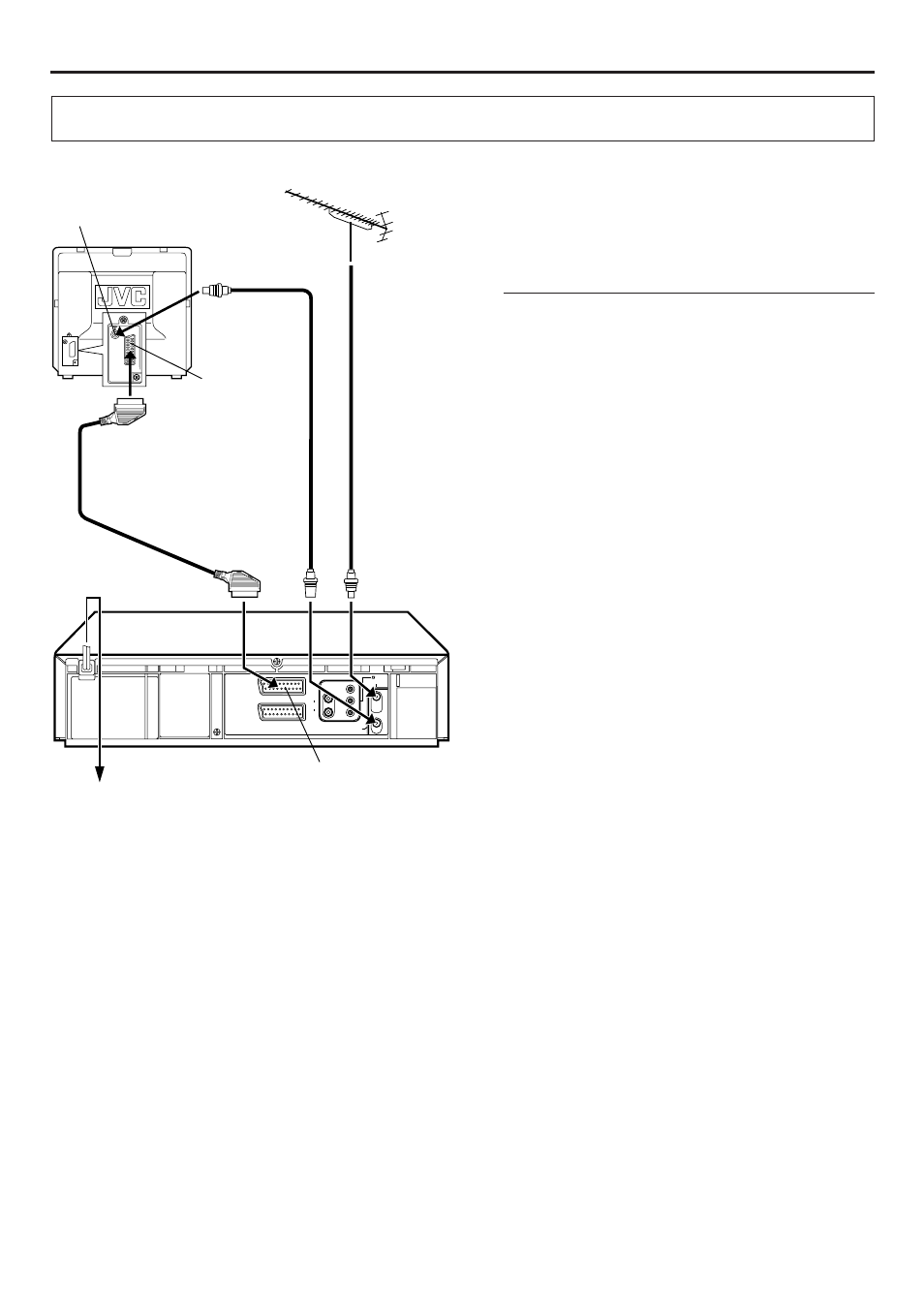

Основные подключения
21-штырьковый
Входной разъем
AV (SCART)
Разъем антенны
Сетевой шнур
Задняя панель телевизора
21-штырьковый
кабель SCART
Выход сетевого шнура
РЧ (RF) кабель
(входит в комплект)
1
Убедитесь, что в упаковочной коробке имеются все
принадлежности, перечисленные в параграфе
“Технические характеристики” (
੬
Задняя обложка).
2
Установите видеомагнитофон на неподвижной,
горизонтальной поверхности.
3
Метод подключения видеомагнитофона к телевизору
зависит от типа Вашего телевизора.
ПОДКЛЮЧEHИE ПО BЫCOKOЙ ЧACTOTE (РЧ-RF)
● Для подключения к телевизору, снабженному 21-
штырьковым входным разъемом AV (SCART).
a– Отсоедините от телевизора кабель телевизионной
антенны.
б– Подсоедините кабель телевизионной антенны к гнезду
ANT. IN (ВХОД АНТЕННЫ), которое расположено на
задней панели видеомагнитофона.
в– Соедините с помощью входящего в комплект
видеомагнитофона радиочастотного (РЧ) кабеля
выходное гнездо RF OUT, расположенное на задней
панели видеомагнитофона, с гнездом для
подключения антенны в телевизоре.
ПОДКЛЮЧEHИE ЧEPEЗ KOHTAKTЫ AV (АУДИО/ВИДЕО)
● Для подключения к телевизору, снабженному 21-
штырьковым входным разъемом AV (SCART).
a– Выполните подключения антенны,
видеомагнитофона и телевизора, как это описано
выше для "ПОДКЛЮЧEHИE ПО BЫCOKOЙ ЧACTOTE
(РЧ-RF)".
б
– Соедините с помощью кабеля с разъемом SCART (не
входит в комплект видеомагнитофона) разъем AV1
IN/OUT, расположенный на задней панели
видеомагнитофона, с 21-штырьковым входным
разъемом телевизора (SCART).
4
Вставьте вилку шнура питания видеомагнитофона в
розетку электросети.
