Установка в кухонную мебель
Варочная панель предназначена для установки в кухонную мебель с подходящими
характеристиками глубиной до 600 мм.
Если боковые стенки шкафа выше варочной панели, они должны находиться на
удалении не менее 150 мм от отверстия, в которое установлена варочная панель.

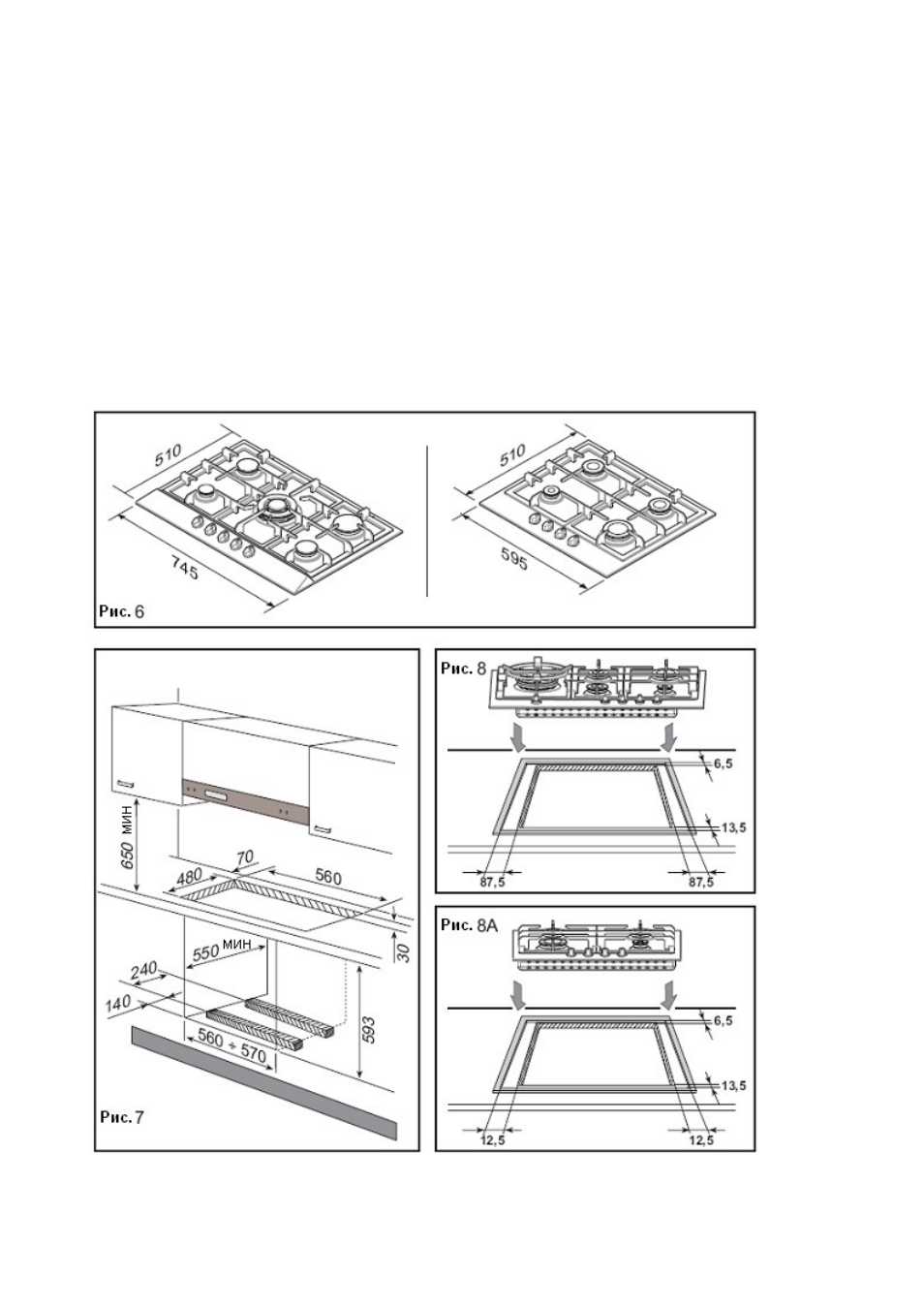

Размеры варочной панели и монтажного отверстия изображены на рисунках 6 и 7.
Вставка и крепеж
Установите уплотнительную прокладку, как показано на рис. 8 (для варочных панелей
745 x 510 мм) или рис. 8A (для варочных панелей 595 x 510 мм). Убедитесь, что края
лежат ровно и не внахлест.
