ПОДКЛЮЧЕНИЯ СИСТЕМЫ
Подключение к спутниковому тюнеру
Простые подключения

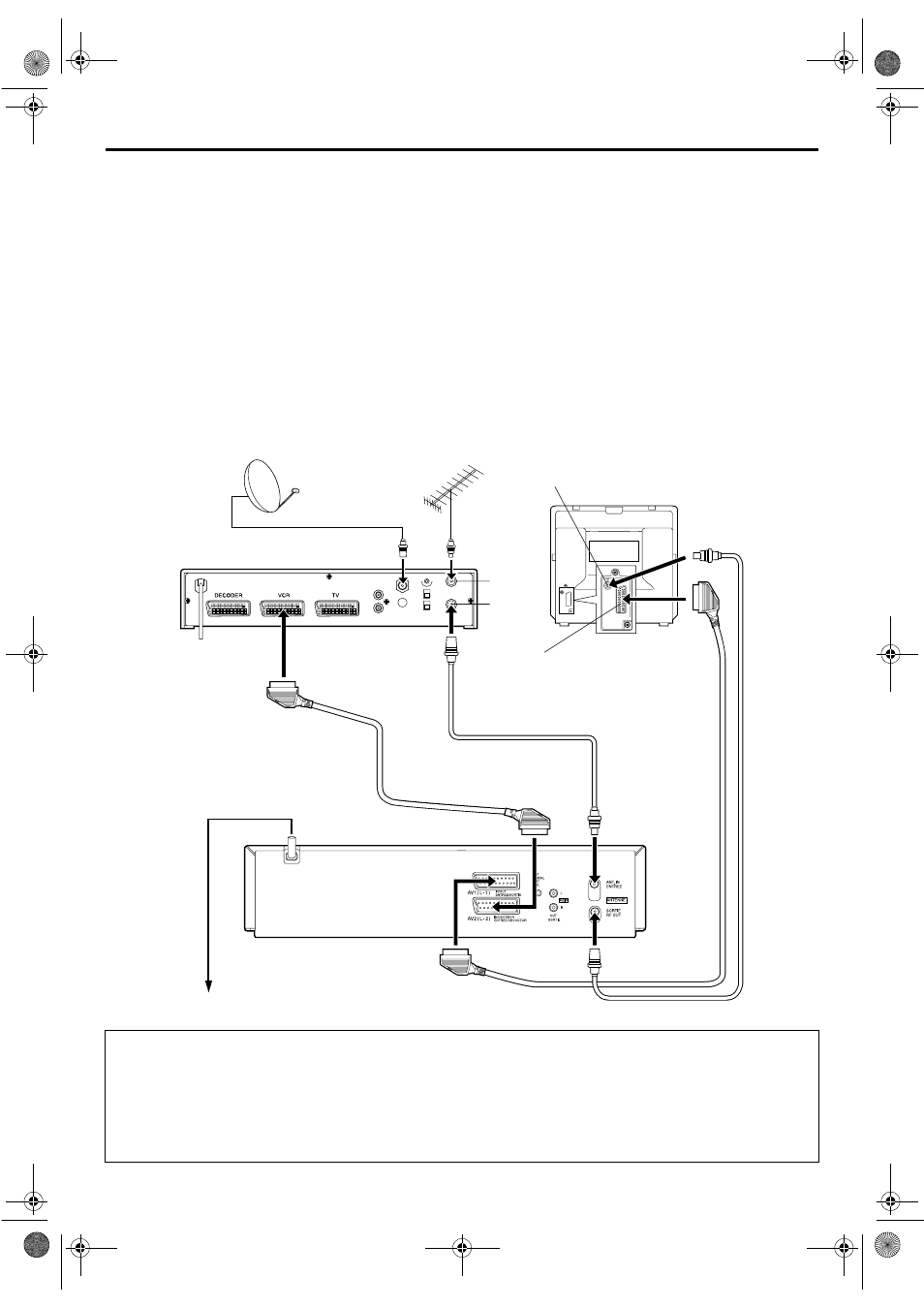

Здесь приводится пример простого
подключения, если Ваш ТВ имеет один
21-штырьковый входной аудио/видео разъем
(SCART).
Подключите спутниковый тюнер к разъему
AV2 (L-2) IN/DECODER, затем подключите разъем
AV1 (L-1) IN/OUT к разъему телевизора.
ПРИМЕЧАНИЯ:
● Установите режим “А/В” для позиции “L-2 ВЫБРАТЬ”
(
੬
стр. 43).
● С этим подключением Вы можете использовать
функцию автоматической записи спутниковой
программы (
੬
стр. 35).
● Для записи программы через спутниковый тюнер
выберите режим L-2, нажав кнопку AUX (цифровая
кнопка “0”) и/или PR так, чтобы на передней
дисплейной панели появилась индикация “L-2”.
● За подробностями обращайтесь к инструкции по
эксплуатации спутникового тюнера.
ВАЖНО
Если Вы выберите режим “СПУТНИК” для позиции “L-2 ВЫБРАТЬ” (
੬
стр. 43), возможен просмотр спутникового
телевещания с установкой ТВ в режим аудио/видео, даже если видеомагнитофон выключен. Когда
видеомагнитофон находится в режиме остановки или записи, нажмите кнопку
TV/VCR на пульте ДУ для выключения
индикатора VCR на передней дисплейной панели.
● Если Вы включите видеомагнитофон при выключенном питании спутникового тюнера, на экране ТВ ничего не
измениться. В этом случае включите спутниковый тюнер или установите ТВ в режим ТВ, или нажмите кнопку
TV/VCR на пульте ДУ для установки видеомагнитофона в видеорежим.
Наружный
аппарат
Кабель спутниковой антенны
Спутниковый тюнер
Антенна
Телевизионный
антенный
кабель
21-штырьковый
разъем SCART
Задняя панель
телевизора
ANT. IN
RF OUT
Разъем
антенны
Штепсельная розетка
Задняя панель
видеомагнитофона
